Eduard 1/32 Bf-109 E-3

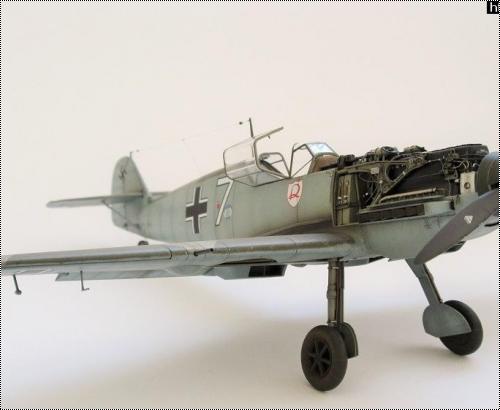

Здравствуйте коллеги!Хочу представить Вам модель Bf-109 e 3 от "Эдика".Честно говоря модель в сборке оставляет желать лучшего.Практически все детали пришлось подгонять,родное травление не исключение.

 Модель представляет собой профи-пак,но он ограничивается интерьером ( приборка перекрашивалась),из экстерьера сетки радиатора,тяги руля направления.
Доработки,переделки:проводка в кабине;стойки шасси развеселил литником,фольгой; движок трубки,проволока,остатки травления с других моделей;ниши "зашил" проволокой,фольгой;пружину на фонаре сделал из проволоки и добавил к родному травлению;доработал прицел;сделаны обтекатели на антенну.Может еще что то уж не припомню.
При установке движка и отсека вооружения капот и крышка отсека вооружения не становятся.Модель решено было делать без них.Очень хотелось показать движок и окрестности.Эдик этот момент просто профилонил.
Покраска,"визеринг":грунт мистер сюрфейсер;краски хобби-колор(с высветлением базы);расшивка масло;разные потеки жидкостей,масло,карандаши;постельные мелки завершили работу.

Итогами этой не простой работы делюсь с Вами.Приятного просмотра!
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3 Eduard 1/32 Bf-109 E-3
Eduard 1/32 Bf-109 E-3

» Информация о статье
Сucaracha в 27.05.2018 - 23:16
Тема: Re: Eduard 1/32 Bf-109 E-3
Чистенько и аккуратно. Очень понравилось! +1

ПС Читал где-то, и на многих фото видел, что при выпущенных закрылках, створки на радиаторах тоже открываются автоматически. Так ли это?

"e2e4",спасибо!На счет закрылок могу сказать,что фото видел разные.Думаю,что створки регулировались не зависимо от положения закрылок.

Добавлено спустя 51 секунду:

es ist fantastisch ... )))

+
"i_am_enemy",спасибо!
Zaets54 в 27.05.2018 - 23:51
Приятная модель. Фото-сессией не убито а подчеркнуто ощущение "Королевского масштаба".
Тонирован, в широком смысле слова, приятно, без фанатизма.
Сucaracha в 28.05.2018 - 08:40
Приятная модель. Фото-сессией не убито а подчеркнуто ощущение "Королевского масштаба".
Тонирован, в широком смысле слова, приятно, без фанатизма.

"Zaets54",спасибо!
CTS в 28.05.2018 - 08:50
Тема: Re: Eduard 1/32 Bf-109 E-3


ПС Читал где-то, и на многих фото видел, что при выпущенных закрылках, створки на радиаторах тоже открываются автоматически. Так ли это?

Это элероны автоматически опускались при выпуске закрылков, заслонки радиаторов на ручном управлении
e2e4 в 28.05.2018 - 10:10
Тема: Re: Eduard 1/32 Bf-109 E-3

Это элероны автоматически опускались при выпуске закрылков, заслонки радиаторов на ручном управлении

Владимир, спасибо за информацию!

С уважением, Дмитрий.
CTS в 28.05.2018 - 10:42
Тема: Re: Eduard 1/32 Bf-109 E-3

Это элероны автоматически опускались при выпуске закрылков, заслонки радиаторов на ручном управлении

Владимир, спасибо за информацию!

С уважением, Дмитрий.


Пожалуйста, дык в русскоязычном общем описании Бф109Е3 "(по материалам БНТ, НИИ, ЦИАМ и фирменным описаниям) И.В. Щепетков Издательство БНТ НКАП 1941" всё это есть. А оно есть в свободном доступе. И даже в своё время в одной игре-леталке это воспроизвели.

Добавлено спустя 4 минуты 56 секунд:

При отклонении закрылков вниз также опускаются и элероны на 12°30'

Регулировка температуры воды осуществляется заслонками сзади радиаторов с ручным управлением из кабины. Указателем положения заслонок служит вертикальный стержень, прикрепленный к заслонке и выступающий над крылом (фиг 50).

https://yandex.ru/search/?lr=195&text=%D0%9E%D0%91%D0%A9%D0%95%D0%95%20%D0%9E%D0%9F%D 0%98%D0%A1%D0%90%D0%9D%D0%98%D0%95%20%D0%A1%D0%90%D0%9C%D0%9E%D0%9B%D0%95%D0%A2%D0%90 %20%D0%9C%D0%95%D0%A1%D0%A1%D0%95%D0%A0%D0%A8%D0%9C%D0%98%D0%A2%D0%A2%20%D0%9C%D0%B5- 109%20%D0%953%20%20(%D0%BF%D0%BE%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D 0%B0%D0%BC%20%D0%91%D0%9D%D0%A2%2C%20%D0%9D%D0%98%D0%98%2C%20%D0%A6%D0%98%D0%90%D0%9C %20%D0%B8%20%D1%84%D0%B8%D1%80%D0%BC%D0%B5%D0%BD%D0%BD%D1%8B%D0%BC%20%D0%BE%D0%BF%D0% B8%D1%81%D0%B0%D0%BD%D0%B8%D1%8F%D0%BC)%20%D0%98.%D0%92.%20%D0%A9%D0%B5%D0%BF%D0%B5%D 1%82%D0%BA%D0%BE%D0%B2%20%D0%98%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82 %D0%B2%D0%BE%20%D0%91%D0%9D%D0%A2%20%D0%9D%D0%9A%D0%90%D0%9F%201941
Roman-Nord в 01.06.2018 - 11:41
Тема: Eduard 1/32 Bf-109 E-3
Салют,всем!
Отличная и красивая работа!
Сucaracha в 01.06.2018 - 14:54
Тема: Re: Eduard 1/32 Bf-109 E-3
Салют,всем!
Отличная и красивая работа!
"Roman-Nord",спасибо!
prokhor в 08.06.2018 - 17:30
Без капота эдуардовскому даже лучше! Понравился мессер.
Сucaracha в 08.06.2018 - 19:18
Тема: Eduard 1/32 Bf-109 E-3
prokhor,спасибо!
