Prop-n-Jet 1/72 Су-5 - сборка

Сборка модели Сухой Су-5 производства Prop&Jet в масштабе 1:72.


Вначале, традиционно, немного о самом наборе.
Модель превосходного качества отлита из весьма эластичной полиуретановой смолы серого цвета.
В комплекте фонарь кабины пилота отлитый из прозрачной смолы.
Стойки основных опор шасси армированы стальной проволокой
Набор укомплектован качественной декалью производства Begemot
Инструкция предельно понятна и выполнена на весьма высоком уровне.
Детали набора запаяны в целлофан и вместе со всем упакованы в качественный Box-art.

Фото набора:

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка

Фото прототипа.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка

Обработал половины фюзеляжа.
За отверстием под ось воздушного винта увеличил толщину перегородки, чтобы
отверстие получилось более длинным, а посадка винта более "плотной".

Prop-n-Jet 1/72 Су-5 - сборка

Литник на коке воздушного винта сточил не полностью, оставив примерно 0,2 мм, чтобы кок
прилегал к фюзеляжу с некоторым зазором. Просверлил в коке отверстие под ось винта.
Вклеил в отверстие ось, полученную из ненужной детали от другой модели.

Prop-n-Jet 1/72 Су-5 - сборка

Обработал крыло, удалив остатки литника. В носке правой консоли крыла просверлил отверстие под трубку Пито.
Смоляные БАНО на законцовках крыла вырезал для замены их на прозрачные.
Углубил воздухозаборник тоннеля МВР.
Восстановил расшивку на носке крыла.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Обработал и частично собрал детали кабины пилота.
Заднюю перегородку вверху несколько перепилил для улучшения "собирабельности" кабины с фюзеляжем.

Prop-n-Jet 1/72 Су-5 - сборка

Обработал нижнюю крышку капота двигателя.
Обработал детали ВРДК. Углубил расшивку створок регулируемого сопла

Prop-n-Jet 1/72 Су-5 - сборка

Изготовил и смонтировал прозрачные БАНО.
В качестве материала использовал пластик коробки для CD.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Обработал детали оперения.

Prop-n-Jet 1/72 Су-5 - сборка

После обработки деталей основного шасси приступил к покраске.
Детали которые предстояло покрасить металликами покрыл краской Tamiya X-1.
Колёса загрунтовал Акан-84014.
Приборную доску и лопасти покрасил Tamiya X-18.
Кабину пилота, кресло, стойки и подкосы шасси, створки и щитки шасси, фюзеляжный топливный бак,
ниши шасси, выход тоннеля МВР, покрасил Акан-83040.
Вход тоннеля МВР покрасил Tamiya XF-1.
Створки МВР покрасил Акан - 83002.

Prop-n-Jet 1/72 Су-5 - сборка

Детали ВРДК покрасил Акан-86021. ВРДК собрал.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Мачту антенны с отверстием сделал и приклеил к фонарю.

Prop-n-Jet 1/72 Су-5 - сборка

После монтажа антенной мачты, фонарь покрыл лаком заново.

Prop-n-Jet 1/72 Су-5 - сборка

Кабину с боков несколько сточил, чтобы сходились половины фюзеляжа.
Кабину и приборную доску докрасил.
В кресло добавил ремни, кресло вклеил в кабину, затем кабину в фюзеляж.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Склеил фюзеляж, приклеил крыло.
Докрасил выхлопные патрубки и стойки основного шасси.

Prop-n-Jet 1/72 Су-5 - сборка

На собранном планере обработал все стыки, восстановил расшивку.
Приклеил фюзеляжный топливный бак.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Канал воздухозаборника покрасил Акан-83001.
Воздухозаборник приклеил.

Prop-n-Jet 1/72 Су-5 - сборка

Диски колёс и "подфонарное" пространство покрасил Акан-83040.
Приклеил приборную лоску и сделал кронштейн крепления прицела.

Prop-n-Jet 1/72 Су-5 - сборка

Сделал смывку на сопло, фюзеляжном топливном баке, нишах, стойках, колёсах, щитках и створках шасси, тоннеле МВР.
Стойки шасси докрасил. Покрасил пневмоцилиндры управления уборкой-выпуском шасси.
"Подружил" воздухозаборник ВРДК с фюзеляжем, восстановил расшивку.
Приклеил фонарь кабины пилота, стык обработал предварительно.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Подготовил шланги тормозной системы.
Обработал стык между фонарём и фюзеляжем.
Сзади слева фонаря просверлил отверстие под тросовую антенну (обозначил зелёным).
Линия расшивки (обозначил красным) на верхней крышке отсека вооружения по-моему не нужна. Залил
её циакрином

Prop-n-Jet 1/72 Су-5 - сборка

Ненужную часть расшивки на верхней крышке капота двигателя удалил (залил циакрином, зачистил).
Уменьшил высоту зализа киля справа где-то на 0,8 мм, иначе киль вставал с креном влево.

Prop-n-Jet 1/72 Су-5 - сборка

Несколько изменил форму выреза под щиток в обтекателе отсека хвостовой опоры шасси и
сделал вырез под колесо.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Собрал стойки шасси.

Prop-n-Jet 1/72 Су-5 - сборка

Изобразил винты (замки) крепления лючков и капотов силовой установки.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Планер полностью раскатал.
Смонтировал оперение.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Покрасил щиток задней опоры шасси и низ планера Акан-83002.

Prop-n-Jet 1/72 Су-5 - сборка

Створки шасси дополнил тягами. Окончательная сборка и подгонка длины тяг была сделана при монтаже створок.

Prop-n-Jet 1/72 Су-5 - сборка

Наложил на фонарь маску.
Покрасил переплёт фонаря, нишу и заднюю опору шасси Акан-80040.
Смонтировал трубку Пито.

Prop-n-Jet 1/72 Су-5 - сборка

Покрасил планер краской Акан-83001.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Докрасил и собрал шасси, воздушный винт, створки МВР, выхлопные патрубки, регулируемое сопло.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Перевёл декаль.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка

Выделил расшивку.

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка

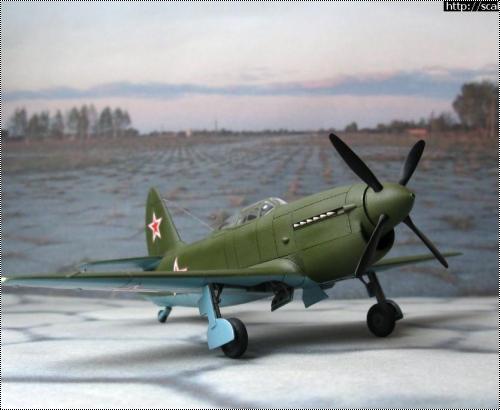

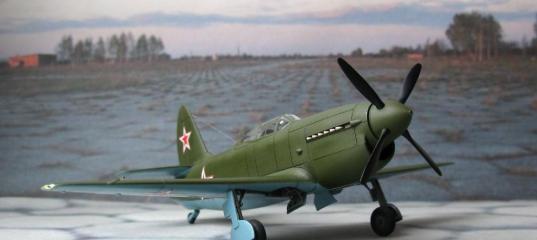

Су-5 закончил...

Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
Prop-n-Jet 1/72 Су-5 - сборка Prop-n-Jet 1/72 Су-5 - сборка
