Airfix 1/72 Ju87R-2

Доброе время суток! На ваш суд Junkers 87R-2 в 72-м масштабе от Airfix.


Модель - Airfix Junkers Ju87B-2/R-2 Stuka, номер по каталогу 03089;
Фототравление - Eduard Ju 87B-1 AIRFIX, номер по каталогу CX436;
Резиновые колеса - Экипаж для Ju-87 A/B, C, R1, номер по каталогу EQA72038.

Модель на твердую 4 - не без недостатков, но это лучшее что сейчас есть на рынке Ju87 в 72м масштабе. Постараюсь сейчас аргументировать свое ИМХО и сравнить с другими – Звезда (новая, которая без клея) и Италери (этот же пластик в старой Звезде):

  • не правильный переплет фонаря кабины. У Штуки переплет частично внешний, частично внутри. Фикс, впрочем как и все остальные производители, упрощает и дает переплет целиком внешним. При должном старании м.б. исправлено – сточить переплет, отполировать фонарь, сделать новый переплет. ИМХО для 72 масштаба овчинка не стоит выделки, это не приятно, но и не критично.



  • короткие патрубки, на 1+ мм весь блок дб длиннее и последний патрубок должен выступать за панель, а не быть вровень с ней. КвикБустовые патрубки для хасегавы не подошли – чересчур длинны и пришлось бы слишком порубать капот – одно лечим, другое калечим. У Звезды и Италери патрубки получше, но не сильно, примитивны.



  • воздухозаборник воздушного фильтра отлит вместе с капотом. Для версии тропо придется ломать голову что с этим делать. Причем один из предлагаемых вариантов декалей, как раз Африка. У Звезды заборник дан отдельной деталью, но только один вариант. У Италери полный порядок, оба варианта на выбор.



  • нижнее окошко у пилота – у Фикса и Звезды все в порядке. Италери - не зачет.



  • расшивка хоть и внутренняя, но толстовата и уж слишком упрощена, можно было бы хоть на лючки и вокруг них несколько клепок поставить. У Италери точно так же, один в один. У Звезды детальность получше, есть даже клеп кое где, но сама расшивка тонковата и местами пропадает.



  • хромает геометрия капота в месте верхнего воздухозаборника и под козырьком кабины. У других не лучше.



  • мелкие детали слегка «замылены» и примитивны, например MG15 стрелка. Паритет, у Звезды и Италери не лучше. У Звезды присутствует небольшой облой, но не критично.



  • детализация кабины, тут Фикс на первом месте, и с большим отрывом. Даже без фототравления кокпит будет выглядеть прилично. Звезда на 2м месте, примитивно, но на бортах есть хоть что-то, у Италери даже этого нет – голые, ровные стены.



  • Фикс и Звезда дают возможность выбрать стойки шасси – с гуделками или без, у Италери только с гуделками - но не считаю это критичными, т.к. всегда можно лишнее срезать. Все наборы дают возможность подвесить под крылья бомбы-B2 либо баки-R2, на выбор.



  • стыкуемость деталей у всех хорошая. У Италери может на самую капельку получше - в месте стыковки крыла и низ фюзеляжа, чем у Фикса. У Фикса сильно порезан на кучу деталей капот, но этот пазл стыкуется не плохо. Звезда упирает на безклеевую сборку, но я не отношу это к достоинствам, принимаю как факт и выношу за скобки. Всем по 4 очка в копилку, уже не дрова, но до тамии далеко.



  • декали: у Фикса 2а варианта, богатая техничка, отличная детализация и качество полиграфии, подложка выше средней дубовости, тамиевская жижа в варианте стронг еле-еле размягчает. У Италери больше вариантов – 4 борта, но вот технички маловато в сравнении с фиксом, полиграфия хорошая, подложка отличная – приваривается намертво. Звезда на последнем месте с 2мя вариантами бортов, минимумом технички и посредственным качеством.



Вернемся от теории к практике. Очень хотелось в добавлении к собранным Bf 109 и 110 продолжить балканскую тему 41г. Кроме этого, провести работу над ошибками 10+ лет давности, когда я собрал 87G-2 еще не имея понятия, на тот момент, что есть RLM, фототравление и допы, а краски подбирал по цвету картинки на коробке ;)

Стройка начиналась здесь. Огромное спасибо всем откликнувшимся и особенно  CTS.

Дополнительно к набору и фототравлению:

  • срезал штатный магазин на mg, поставил травленый из запасов оставшихся от рамы.



  • из набора травления микро-дизайн для звезды поставил сетки на фильтр и на верхний воздухозаборник, заодно слегка поправил его геометрию.



  • травленая сидушка стрелка из набора микро-дизайн для звезды.



  • слегка рассверлил крыльевые пулеметы и mg-шку.



  • поставил светоотражатель в фару, сделанный из блестящей упаковки от круассанов + капля прозрачного клея в качестве лампочки.



  • каплями того же клея сделал крыльевые и хвостовой огни.



  • моно нитка антенны.


ВНИМАНИЕ - в инструкции Эдика к фототравлению ошибка. Тяги к триммеру руля направления должны быть только на левой стороне, а не на обоих.
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2

Покраска - фото именно этого борта найти не удалось, так что делал по стандарту:
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
RLM02 (Акан 61045) - кабина, и прочее нутро;
RLM04 (Акан 61046) - капот и руль направления;
RLM66 (Акан 61055) - некоторые приборы;
RLM65 (Акан 61054) - низ;
RLM70 (Акан 61056) – верх, кок, винт;
RLM71 (Акан 61057) - верх;
Остальные цвета по вкусу, в основном из 6й серии акан, плюс что-то из старых запасов. Промежуточный лак - глянцевый X-22 от тамии.
Декали - номера, эмблемы и код на лапти взял из набора Италери, остальные от Аирфикс.
Смывка от тамии. Слегка запылил, закоптил пудрой от нее же. Сколы на подступах к кабине и бакам - губкой с серебрянкой. Финишный лак - Акан 74028 полуглянцевый.

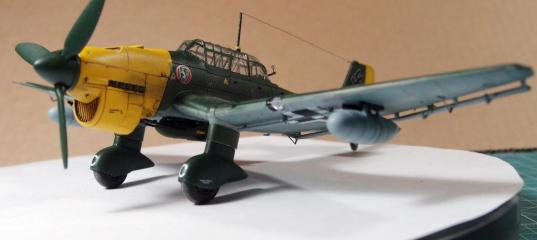

И вот что получилось, приятного просмотра:
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2
Airfix 1/72 Ju87R-2

Бонус, Балканы, продолжение следует...:
Airfix 1/72 Ju87R-2 Airfix 1/72 Ju87R-2

» Информация о статье
Zaets54 в 09.03.2018 - 15:53
Тема: Airfix 1/72 Ju87R-2
Аккуратная модель. Интересная статья, со сравнительным анализом конкурентов.
Фото "затемнены", лучшие фотографии на съемке "однокласников.DE".
Pavel_P в 09.03.2018 - 15:56
Тема: Airfix 1/72 Ju87R-2
По переплету - проще сточить все, а внешний выложить крашенной лентой скотч.

Статья в любом случае дает много информации. +1
e2e4 в 09.03.2018 - 21:32
Тема: Re: Airfix 1/72 Ju87R-2
Спасибо всем за добрые отзывы!


Фото "затемнены", лучшие фотографии на съемке "однокласников.DE".

Прошу разъяснить, пожалуйста. Фото у меня получаются темные, не смотря на дополнительные к комнатному свету еще две лед лампочки на столе 12w и 15w, и фотик вроде с хорошей оптикой Олик xz1 с f1.8. Но все равно темноваты, поэтому фото перед тем как выкладывать, прогоняю через авто-выдержку в редакторе и подсечиваю тени дополнительно, ну и конечно подрезаю лишние края с сохранением пропорций кадра.
Zaets54 в 09.03.2018 - 21:55
e2e4
Я ни разу не являюсь специалистом в области фотографии, и, в большинстве случаев, испытываю те же проблемы при фотографировании моделей (например, "темные борта" модели ).
Подозреваю, что не хватает бокового освещения.
CTS в 12.03.2018 - 08:45
Тема: Re: Airfix 1/72 Ju87R-2
По переплету - проще сточить все...

Это проблему не решит, а скорее усугубит. Фонарь и так крив и сделан заподлицо с фюзеляжем, хотя задняя нижняя часть козырька и сдвижная часть должны быть шире его.

Пару недель назад наживлял детали на своём и и крутил в руках на фоне фоток, смотрел что можно исправить с кривым со всех сторон капотом и с фонарём. По хорошему, капот нужен целиком новый, наверное смоляной, но это вряд ли кто будет его выпускать. Новый фонарь проще было бы переделывать, если бы его козырёк вклеивался как на модели Ревел.

Короче, если кто-то хочет сделать себе одну похожую на прототип Берту, то придётся приложить руки и убить время. Если кто-то, как я планирует собрать их 3-4 штуки, то может продолжать мечтать, что кто-то наконец однажды выпустит более точную модель. Ещё один выход: собрать из коробки как есть, забив на косяки, и уже потом мечтать о "самой точной" Берте
e2e4 в 12.03.2018 - 10:21
Тема: Re: Airfix 1/72 Ju87R-2
Ещё один выход: собрать из коробки как есть, забив на косяки, и уже потом мечтать о "самой точной" Берте

Вот так я и поступил. Появится лучше - сделаю ее. А пока довольстуюсь тем что есть.
omega в 12.03.2018 - 11:31
Подозреваю, что не хватает бокового освещения.
Именно так. Судя по теням - основной свет только сверху, работа LED-ламп не видна. Боковая (со стороны фотоаппарата) подсветка необходима. Её можно организовать и с помощью зеркала, направляя отражённый верхний свет на затемнённые участки.
С уважением - Олег.
e2e4 в 12.03.2018 - 11:48
Именно так. Судя по теням - основной свет только сверху, работа LED-ламп не видна. Боковая (со стороны фотоаппарата) подсветка необходима. Её можно организовать и с помощью зеркала, направляя отражённый верхний свет на затемнённые участки.
С уважением - Олег.

Спасибо за дельное предложение! Попробую обязательно!
Шумилов в 08.06.2018 - 18:59
Тема: Airfix 1/72 Ju87R-2
Великолепная Штука!!
e2e4 в 09.06.2018 - 10:16
Тема: Re: Airfix 1/72 Ju87R-2
Великолепная Штука!!

Спасибо! Рад, что понравилось.

С Уважением, Дмитрий.
