Prop-n-Jet 1/72 Грибовский Г-28

Лучшие статьи

Roden 1/72 Лагг-3 4 серии

Fujimi 1/72 Aichi E11A1 Laura

Eduard 1/72 Sikorsky JRS-1 The Boat

Academy 1/72 F-117A Nighthawk Ghost of Baghdad

Самодел 1/72 Як-12М - Любимчик

Вначале, традиционно, немного о самом наборе. Модель превосходного качества отлита из весьма эластичной полиуретановой смолы серого цвета.

В комплекте фонарь кабины пилота отлитый из прозрачной смолы.
Набор укомплектован качественной декалью производства Begemot.
Инструкция предельно понятна и выполнена на весьма высоком уровне.
Детали набора запаяны в целлофан и вместе со всем упакованы в качественный Box-art.

Фото набора:





Внимание моделистам! В инструкции перепутана нумерация деталей 21 и 19.
Конечно, надо очень сильно затупить, чтобы собрать эти детали наоборот, но всё же... прецеденты слепого следования ошибкам в инструкциях были,
посему обращаю на это внимание.

Фото и схема прототипа из сети.



Итак, собственно сборка...

Лобовую часть капота высверлил изнутри для корректного монтажа двигателя.

Обработал кок винта, просверлил в нём отверстие под ось двигателя.

Вклеил в левую половину фюзеляжа перегородку и шпангоуты.

Все детали модели обработал и подготовил к покраске.
В носке крыла просверлил отверстие для монтажа трубки Пито.
По левому борту в кабине приклеил рукоятки управления сектором газа.
После фотографирования, фонарь покрыл лаком Future и положил сушиться под банку.



Фонарь после покрытия лаком Future.

Приклеил РУС.

Затем приступил к покраске.
Все детали которые должны быть покрашены металликами, покрыл глянцевой краской Tamiya X-1.
Приборную доску покрасил Tamiya X-18.
Колёса загрунтовал Акан-84014 и покрасил Tamiya XF-85.
Двигатель покрасил Акан-83029.
Пол кабины пилота, кресло пилота, капоты изнутри и противопожарную перегородку покрасил Акан-83040.
Руль направления покрасил Tamiya XF-2.

Далее продолжил покраску и сборку модели...

Покрасил:
Картер двигателя - Акан-83029,
Цилиндры двигателя - Акан-86013,
Выхлопной коллектор и патрубки - Акан-86015,
Кок воздушного винта - Акан-86001,
Лопасти воздушного винта - Testors Polished Metalizer Aluminium,
Борта кабины пилота и шпангоуты с внутренней стороны - Акан-86000,
На РУСе кнопку стрельбы из пулемёта обозначил красным,
Рукоятку управления сектором газа покрасил чёрным и белым,
Диски основных колёс - Tamiya X-18,
Диск хвостового колеса - Акан - 83029,
Стойка с вилкой хвостовой опоры шасси - Акан-83040,
Стойки основного шасси и их обтекатели - Акан-86034, Акан-83001, Акан-83072, Акан-86001, Model Master Chrome Silver.
Докрасил приборную доску.

Собрал воздушный винт и двигатель.
Кресло пилота дополнил ремнями, кресло смонтировал в кабину.
Где нужно сделал смывку Tamiya-Panel Line Accent Color и произвёл полировку.

Силовая установка в сборе (винт не приклеен).
После фотографирования фюзеляж склеил... Mr. Green

Собрал и обработал фюзеляж.



Собрал планер.
Зализы крыла сверху исполнил из фольги.
Где нужно - сделал винты, замки, клёпку.



Перегородку гаргрота покрасил Акан-83018.
Приклеил приборную доску.



Фонарь "вписал" в фюзеляж.
Несколько увеличил диаметр оси винта для более плотной его посадки.
Смонтировал трубку Пито.



Наложил маску на фонарь.
Переплёт фонаря покрасил Акан-83040.
Фольгу загрунтовал Акан-84014.



Покрасил модель снизу.
Зализ крыла: Акан-86001 на глянцевую основу Tamiya X-1.
Полотняная и фанерная обшивка: Акан-83042.
Дюралевая обшивка: Акан-83072.
Выравнивание блеска: Tamiya XF-86.

Покрасил модель сверху.
Дюралевая обшивка (капот, зализы, стабилизатор, лючки, переплёт фонаря) покрашена Акан-83001.
Остальная обшивка - Акан-83018.

Перевёл декаль.
Блеск ЛКП выровнен лаком Tamiya-XF-86.
ЛКП подверг небольшой полировке.
Снял маску с фонаря... Да... переплёт мог быть и лучше... Ну, и ладно - без макро не отсвечивает.




Смонтировал воздушный винт и руль направления.
Сделал смывку и совсем немного "испачкал" модель пигментами.



Смонтировал выхлопные патрубки и заднюю опору шасси.
Так выглядит контраст в оттенках зелёного на фото при естественном освещении.



При переводе цветного фото в чёрно-белое, разница в оттенках зелёного и голубого заметна ещё меньше...
Это к слову об определении цвета на ч/б фотографиях.

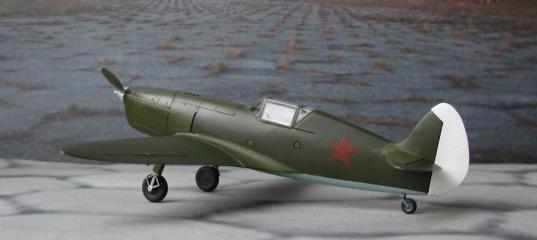

Финальная фотосессия на любимом подоконнике...

Просмотров: 4052
Опубликовано: 29.4.17 09:31

» Автор
ErgNoor
Опыт:	2305
Репутация:	+213

Prop-n-Jet 1/72 Никитин НВ-1 (Nikitin NV-1)- Русский GeeBee

Art Model + Prop-n-Jet 1/72 И-185

Prop&Jet 1/72 Ла-5 б/н 58

Мастер-модель Small Stuff 1/72 И-14 - cамоделка на основе Prop-and-Jet

Prop&Jet 1/72 Никитин НВ-1

Prop-n-Jet 1/72 Ла-5

Prop-n-Jet 1/72 Су-5 - сборка

Prop-n-Jet 1/72 УТИ-6

DimaADA 29.04.2017 - 13:03
Тема: Prop-n-Jet 1/72 Грибовский Г-28(#11027) - обсуждение

Очень аккуратно выполненная модель.

ErgNoor 29.04.2017 - 17:07
Тема: Re: Prop-n-Jet 1/72 Грибовский Г-28(#11027) - обсуждение

Очень аккуратно выполненная модель.

Спасибо :smile:

Zaets54 29.04.2017 - 19:34

Интересный прототип, смотрибельная, аккуратная модель.
Понравился панельный эффект на капоте - как из отдельных листов.

VolshebNik 29.04.2017 - 21:08

Присоединяюсь к коллегам - очень аккуратная модель.
Однозначно лайкаю :)

ErgNoor 29.04.2017 - 21:55

Большое спасибо!

борис 29.04.2017 - 22:54
Тема: Prop-n-Jet 1/72 Грибовский Г-28

Дотошная проработка такой небольшой модели.
Очень понравилось

ErgNoor 30.04.2017 - 10:36
Тема: Re: Prop-n-Jet 1/72 Грибовский Г-28

Дотошная проработка такой небольшой модели.
Очень понравилось

Благодарю :smile:

Ltl 02.05.2017 - 15:50

Очень красивая птичка, как бы скампилированная из разных знаменитых самолётов - фонарь мессершмитовский, крыло и стабилизатор дехавилендовское, киль с РН спитфайровские.... и в модели все эти породы видны - ВЕСЧЬ!

ErgNoor 02.05.2017 - 20:16
