После перерыва в несколько лет (не было свободного времени) снова взялся за инструмент.
Для постройки модели использовался набор HobbyBoss 87005 или Моделист 170077. Это одно и то же за исключением декалей и конуса винта. В сборке было по три лодки проектов 949А и 971. Поэтому тексты пояснений, если модели попадут в галерею, будут похожи.
Про сам набор писать не буду – в сети много обзоров, фотографий отливок и собранных моделей.
Задумывалась и начиналась сборка как модель «выходного дня» без доработок. И, может быть, как коммерческая (вдруг кто купит, хотя Иваново вроде как «город невест» был когда то, но не подводников). Привязки к конкретной лодке тоже не было.
Первоначально только высверлил отверстия в водозаборниках с помощью сверел 0,3-0,6 мм и нового лезвия Olfa (как я закрепляю сверла в литнике для удобства работы – можно найти на форуме Scalemodels.ru).
Из-за того, что сборка растянулась на пару лет и ушли навыки – модель получилась многострадальной в плане окраски. Корпус покрыт грунтовкойHumbrol №1. Нижняя половина покрашена акриломTamiya смесь 4 части X7 + 1 часть XF9. Верхняя половина корпуса покрашена акрилом Tamiya X-1. Ватерлинию решил сделать с помощью двух полосок ленты, сделав между ними щель. Сразу знал, что начнутся проблемы в оконечностях, на участках корпуса с двояко-выпуклой кривизной. Пробовал выйти из положения нанося ватерлинию по частям. Получалось похабно. По советам коллег с форумов (кажется Игоря Ушакова) приобрел ленту AIZU Micron Masking Tape шириной 0,4 мм.
Постепенно проникся к подводным лодкам. Так как в сборке было три лодки проекта 971, для одной выбрал в качестве прототипа К-461 «Волк» (не нужны декали на ОВУ).
В финале: нижняя половина – акрил Tamiya смесь 4 Х7 + 1 XF9, верхняя часть задута акрилом Tamiya X2, нанесена лента AIZU, задута эмалью Humbrol №85. Обтекатели ГАС задуты акрилом Tamiya XF-69 NATO Black. После высыхания лодка покрыта глянцевым лакомАКАН, нанесены декали, финишное покрытие – полуматовый лак АКАН.
Выдвижные устройства по ходу сборки решил доработать с помощью медицинских и швейных игл, булавок и проволоки.
Пеленгатор «Зона» - верхушка из набора, основание булавка 0,63 мм;
РКП – верхушка литник, основание швейная игла 0,45 мм;
Антенна спутниковой связи «Кора» - верхушка литник, основание булавка 0,63 мм;
Антенны радиостанции «Анис» - игла для шприца 0,5 мм и медная проволока;
РЛС «Радиан» - верхушка из набора, основание игла для шприца 0,8 мм;
Перископы – швейная игла 0,45 мм, отожженная и обточенная немного на дремеле плюс суперклей.

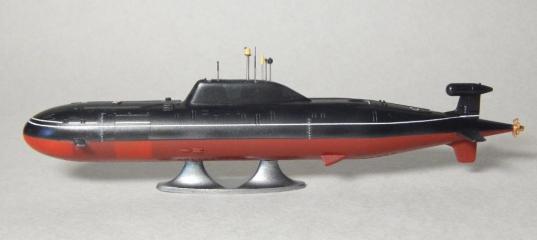

В результате появилось вот что.
В заключение несколько слов. Размер модели на масштабность не проверял.
Что можно переделать/доработать: «каплю» буксируемой антенны, кормовые рули, водозаборники (это сразу бросается в глаза), шпигаты, датчики СОКС, аварийные буи, ходовые огни, расшивку.
Несомненные достоинства модели – невысокая цена и довольно хорошая стыкуемость деталей (минимум шпаклевки).
Главное, что получил удовольствие от сборки. Огромное спасибо Игнатовичу Олегу Ивановичу, Ушакову Игорю, Кузнецову, Александру Федоровичу, Ренату Хасанову, Даниле, Serge за вдохновение, полученное от просмотра их работ.
P.S. Серебрение декалей всплыло при макросъемке.
