Су-17/20/22 - вопросы по матчасти, окраске и моделированию

Репутация: +3 · Пн Июл 18, 2022 5:36 pm

На 1p и 2p промежуточные балки ПТБ навешивать нельзя. У них нет топливной установки. Есть только электроустановка.

Добавлено спустя 1 минуту 49 секунд:

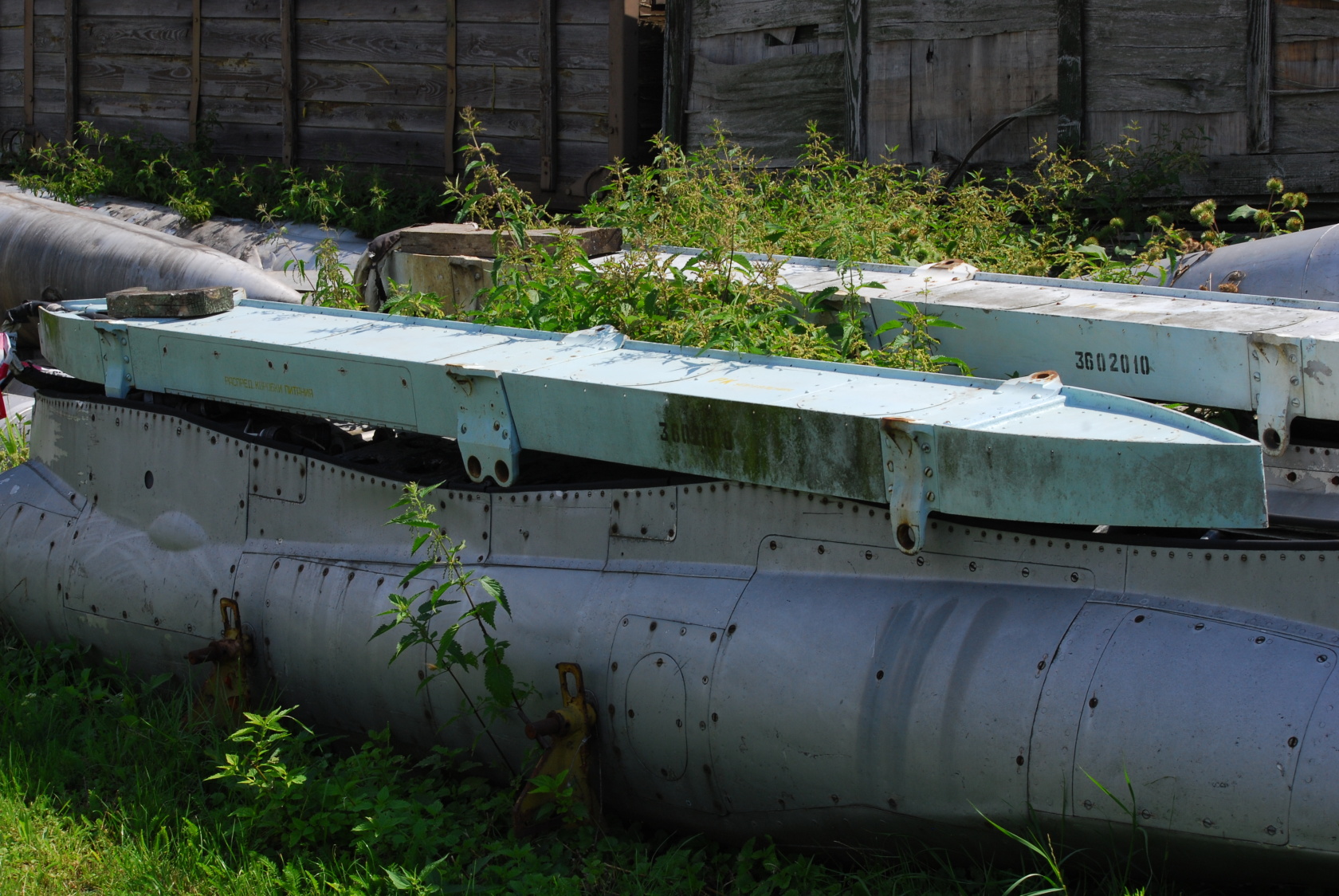

балка для ККР

Репутация: +1648/-2 · Пн Июл 18, 2022 6:15 pm

CRC писал(а):

На 1p и 2p промежуточные балки ПТБ навешивать нельзя.

Обратного никто и не говорил - вполне очевидно, что кривые балки предназначены исключительно для подвески УР. По сути - это просто своеобразный переходник для крепления АПУ и АКУ с целью разнести подвески по сторонам из-за большого размаха крыльев тяжёлых УР...

Репутация: +3 · Пн Июл 18, 2022 7:09 pm

Борода@ Все ли советские Су-17М4 /од серии 1/ могут нести Н-58? Это только из более новой серии, например 10? Если да, то какой?

Репутация: +56 · Пн Июл 18, 2022 11:22 pm

X-58У могли использовать все серии Су-17м4 в ВВС СССР.
Про ПТБ-1150 = их повесили и заправили на Су-17м4 на 1р-2р - вернулись на ЛТУ назад из-за неуборки шасси - и тут до ИАС дошло, что то не так в их службе наземной..)))

Репутация: +3 · Ср Июл 20, 2022 8:47 am

индикатор ЛУЧ Cy-22

индикатор ЛУЧ MiG-27

Добавлено спустя 4 часа 17 минут 25 секунд:

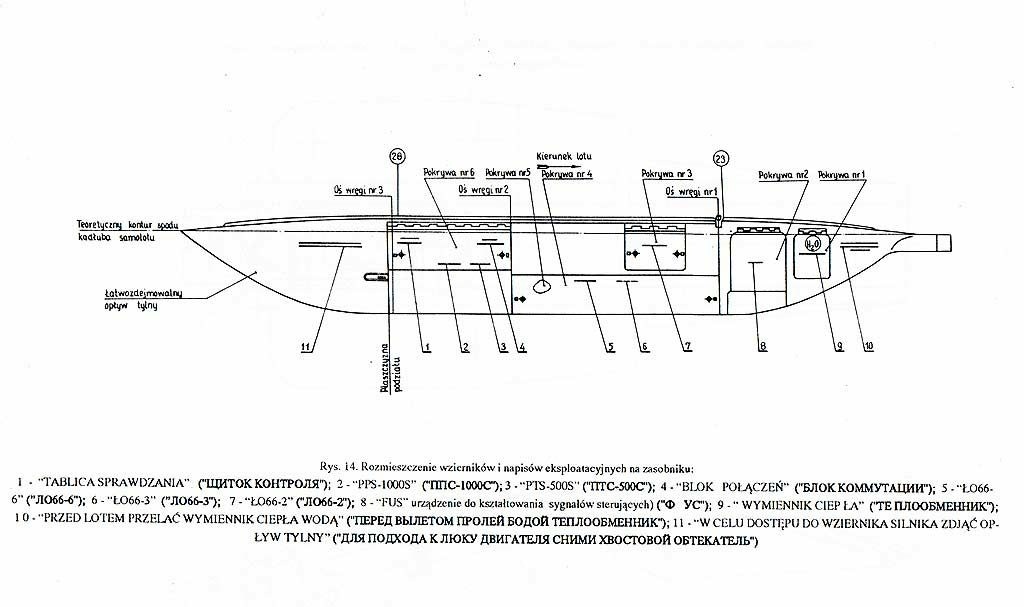

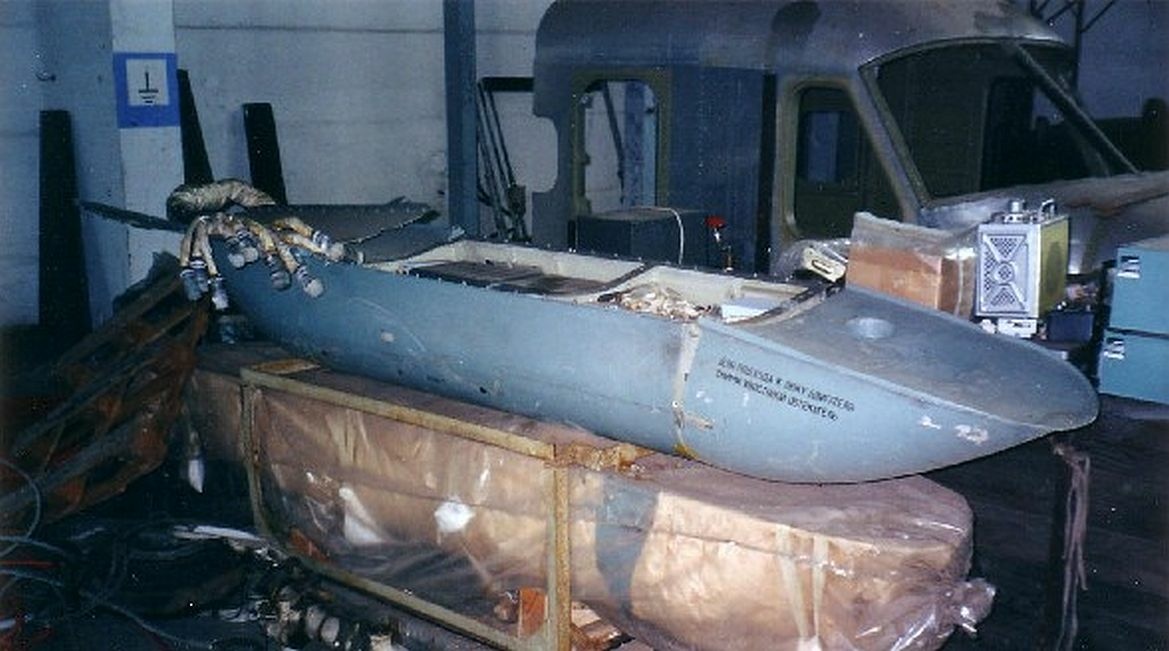

Vjuga-17 pod

Репутация: +18/-1 · Вс Июл 24, 2022 5:43 pm

Иранские Су17М4 с крылатыми ракетами. Вроде как в Сирии применяются.
https://www.youtube.com/watch?v=nVBRYNoj6DQ

Репутация: +2 · Пн Июл 25, 2022 11:49 am

master-gnom72 писал(а):

Приветствую! Вопрос к знатокам!: На Су-17М2 на пузе ниша под стабилизатор ракеты Х-28 ставилась заглушка или была постоянно открыта? А то я на своем ее не сделал , только обозначил заглушкой... вот не знаю правильно ли это или ее делать? честно не хочется уже ковырять уже модель к покраске практически готова...

фантом222 писал(а):

master-gnom72 писал(а):

Вот чего я так боялся произошло, при внедрению этого "кармана" опять лопнуло пузо по шву... и это уже на практически готовой модели.. вообще что ей на этом месте не везет , не держится и все тут , лопается при не большем нажатии хоть чем клей, прям мистика какая то, замучался уже..

Я честно говоря сильно не заморачивался. Сделал так.

Я купил модель Х-28 фирмы "Amodel" и там уже был этот лючок, осталось только вырезать прямоугольник в фюзеляже и вставить готовый лючок.

Репутация: +1648/-2 · Пн Июл 25, 2022 11:58 am

rueveet писал(а):

Иранские Су17М4 с крылатыми ракетами. Вроде как в Сирии применяются.

Ты народ-то не вводи в заблуждение: Ясин - это планирующая авиабомба по типу JDAMа, а уж никак не крылатая ракета ...

Репутация: +2 · Пн Июл 25, 2022 12:02 pm

borchet писал(а):

БалтМИА писал(а):

Борода писал(а):

БалтМИА писал(а):

Зажигательные баки ЗБ-500 вы применяли? Можно ли их против кораблей применять?

Применял по земле на Лунинце...по кораблям - ХЗ - надо считать боевую эффективность... Rolling Eyes

Су-17М и Су-17-М2 могли использовать бомбы ФАБ-250 М-62 и ФАБ-250 М-54? ФАБ-250 М-54 написано, что штурмовая с парашютом. Могли ли эти бомбы использоваться против кораблей?

Су-17 всех модификаций применяют все типы АБ от П-50Ш (п-50-75) до АБ (РБК, ЗБ) калибра 500кг
ФАБ-250 М-54 - это не штурмовая Аб - у штурмовых приписка идет ОФАБ-250ШН (штурмовая, низковысотная), или сочетание ШР (штурмовая разделяющаяся), были еще сочетание ТУ - то есть с тормозным устройством - но их давно нема

Купил ФАБ-500Т, подвешу вместо С-24, на которые не смог купить или изготовить АПУ-58.

borchet писал(а):

ЗБ по кораблям - а корабли где находятся?? 1. Погрузка в порту. 2. На переходе. 3. Высадка (выгрузка) теперь в новом месте. 4. Стоянка в море.

Во время стоянки у берега я так понимаю, что без проблем можно применять ЗБ. А на стоянке в море и во время движения?

Репутация: +56 · Пн Июл 25, 2022 4:13 pm

ЗБ - зажигательный бак - общее направление полета совпадает с направлением полета самолета, попадет примерно куда получится Mr. Green

ЗАБ - зажигательная авиационная бомба - ясно что падет куда точнее чем ЗБ
Для обоих вариантов - гореть вообще то на чем то надо, на воде как то трудно, от слова совсем не получается.
Применение ЗБ - смотрим хроники Вьетнама - ЗБ всех ВВС планеты примерно такие же...

Репутация: +1648/-2 · Сб Июл 30, 2022 12:37 pm

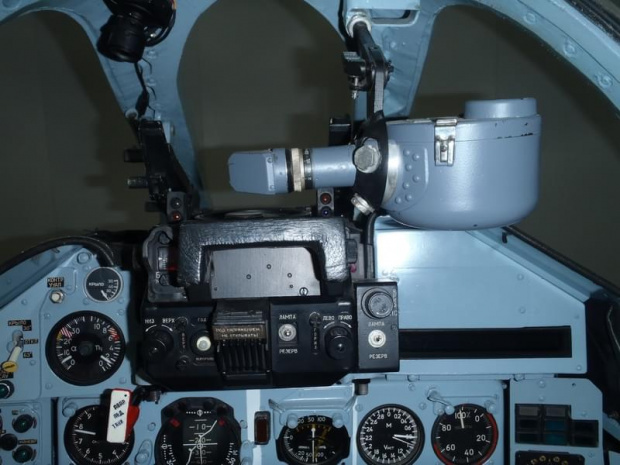

У кого-нить в хомячьих закромах есть фотография внутренней части перископа задней кабины Су-17ум/ум3...вот типа такого, но почётче...

Прикол в том, что пользовался я им неоднократно, но, как выяснилось, видел я его в основном только со стороны зеркала и слабо представляю, как он выглядит с другой стороны. Embarassed

Вознамерился я сделать спарку с открытыми фонарями, ну и хочется, чтобы кишки выглядели похоже... Rolling Eyes

Репутация: +403/-5 · Сб Июл 30, 2022 1:02 pm

Есть чуток вот

Репутация: +1648/-2 · Сб Июл 30, 2022 1:42 pm

AndyK
Пасиба, брацкое серце... Wink

Репутация: +2 · Ср Авг 03, 2022 9:47 pm

На этом фото на пилонах закреплены бомбы. У бомб какие-то "торчалки" сбоку от пилонов, какие-то вправо отвёрнуты, какие-то в лево. Так должно быть, в какую сторону они должны отвёрнуты и что это за "торчалки"?

Репутация: +88/-2 · Ср Авг 03, 2022 10:49 pm

БалтМИА писал(а):

На этом фото на пилонах закреплены бомбы. У бомб какие-то "торчалки" сбоку от пилонов, какие-то вправо отвёрнуты, какие-то в лево. Так должно быть, в какую сторону они должны отвёрнуты и что это за "торчалки"?

винтовые упоры, которые на дают подвешенной нагрузке (бомбам. блокам НАР) раскачиваться на пилоне (точнее, на подвешенном к пилону балочном держателе).
присутствуют в обе стороны от пилона, поэтому на вашем фото видны и на бомбах, лежащих на правом боку, и на бомбах, лежащих на левом....
вот тут видны

Репутация: +576/-2 · Чт Авг 04, 2022 9:33 am

Цитата:

We are proud to announce our two first 1/72 scale releases: Tumansky R-29-300 rear fuselage conversion (VMKC 72001), designed for the Modelsvit series of Sukhoi Su-17 "Fitter

https://www.facebook.com/photo/?fbid=469437631855926&set=pcb.469437651855924

Репутация: +1648/-2 · Вс Авг 07, 2022 8:19 am

CTS писал(а):

Цитата:

We are proud to announce our two first 1/72 scale releases: Tumansky R-29-300 rear fuselage conversion (VMKC 72001), designed for the Modelsvit series of Sukhoi Su-17 "Fitter

С удовольствием бы взял такую попу к 48-му масштабу. Rolling Eyes

Судя по членению фюзеляжа Су-17/22 от КиттиХока, они (ИМХО) планировали продолжить линейку в этом направлении, но не судьба... Crying or Very sad

Репутация: +56 · Чт Авг 11, 2022 10:09 pm

Надо 3-4 комплекта ПВД для бортов разных Су-17 масштаб 1/72 - куда смотреть и где взять - желательно металлические Rolling Eyes

Репутация: +321/-1 · Чт Авг 11, 2022 10:36 pm

borchet писал(а):

Надо 3-4 комплекта ПВД для бортов разных Су-17 масштаб 1/72 - куда смотреть и где взять - желательно металлические

Искать нужно MASTER...

Репутация: +48/-1 · Чт Авг 11, 2022 10:55 pm

Борода писал(а):

С удовольствием бы взял такую попу к 48-му масштабу. Rolling Eyes

Александр, судя по всему, в 48-м тоже есть.
https://vespamodels.com/producto/sukhoisu22_tumanksy_engine_conversion/
Вопрос только в том как это к нам заказать-оплатить.
