F-14D

Создаю тему по просьбе товарища. Он начинает собирать этот ЛА в масштабе 1:48. Фирма производитель модели "Хасегава".
1.Нужны,в первую очередь, чертежи на F-14D.
2.Фотографии.
Заранее спасибо за помощь.

Вот здесь можете почерпнуть информацию по интересующему вас вопросу:
http://www.cybermodeler.com/aircraft/f-14/f-14.shtml

Фото как всегда здесь http://www.primeportal.net/hangar/f-14_home.htm

Ну и еще два сайта по Томкэтам в копилку:
http://www.topedge.com/alley/alley.htm
http://www.anft.net/f-14/

И вот тут есть несколько хороших галерей с Томкэтами, в основном как раз с Д-шками:
http://www.alert5.com/gallery/albums.php

romeoferrari
http://www.airwar.ru/enc/fighter/f14.html известное место

Добавлено спустя 2 минуты 16 секунд:

и еще http://www.airliners.net/search/photo.search?front=yes&s=1&keywords=f-14d

Добавлено спустя 2 минуты 26 секунд:

тут посмотрите http://www.navy.mil/search/photolist.asp

Спасибо. Вот только чертежа Д-шки, я так и не нашел. Только вариант А.
У кого есть чертеж на F-14D??

romeoferrari писал(а):

У кого есть чертеж на F-14D??

К сожалению, действительно хороших чертежей Томкэта нет вообще, и это уже неоднократно обсуждалось Sad

А внешних отличий между модификациями А, Б и Д не так много (особенно если брать А-шки последнего апгрейда) - по сути, только двигатель Cool

P.S. А вообще, раз у Вас Хасегава - берите и просто аккуратно собирайте - исправлять там нечего Very Happy

Спасибо. Тогда скачаю те что есть на сайте "Уголок неба".
А собирать буду не я,а мой друг-товарищ Smile

.

romeoferrari
удачи Вам и Вашему товарищу. поделитесь результатом постройки, а может быть и процессом.
Удачи

Евгений_Акшанов писал(а):

romeoferrari писал(а):

У кого есть чертеж на F-14D??

А внешних отличий между модификациями А, Б и Д не так много (особенно если брать А-шки последнего апгрейда) - по сути, только двигатель:D

Я упомянул бы о камере, что перед передним шасси, креслах, ну и о фар (если нос задрать)... была в свое время мысль собрать и А и В и D - пока на полке лишь В.. в 1/72 из VF-102...

novo писал(а):

Я упомянул бы о камере, что перед передним шасси, креслах, ну и о фар (если нос задрать)...

Ну по мелочам там много чего найти можно... Надо знать что с чем сравнивать, ибо в отличие от Б и Д, А-шек было несколько апгрейдов, и поздняя А-шка отличается от ранней почти так-же, как и от Д-шки. Cool

Не видел Д-шку от Хаси, но по другим их Томкэтам могу сказать, что Хася правильно дает все спорные моменты (которые как раз оличаются у разных модификаций). Так что, как я сказал выше, инструкции можно доверять Very Happy

Но проверять по фото тоже никогда не вредно Laughing

Евгений_Акшанов писал(а):

поздняя А-шка

речь о F-14A+ он-же F-14B?

novo писал(а):

Евгений_Акшанов писал(а):

поздняя А-шка

речь о F-14A+ он-же F-14B?

Речь именно о А-шке последнего апгрейда, называемой иногда "Бомбкэтом": с кучей антен РЭБ, треугольными воздухозаборничками вместо решеток пушки, новыми направляющими "Сайдуиндеров" и LANTIRN'ом Laughing

Евгений_Акшанов писал(а):

novo писал(а):

Евгений_Акшанов писал(а):

поздняя А-шка

речь о F-14A+ он-же F-14B?

Речь именно о А-шке последнего апгрейда, называемой иногда "Бомбкэтом": с кучей антен РЭБ, треугольными воздухозаборничками вместо решеток пушки, новыми направляющими "Сайдуиндеров" и LANTIRN'ом

Хм.. насколько я видел, Лантирн и ГБУ-16 и ГБУ-31 таскали и Томкэты Б и Д.... антенны РЭБ???? Rolling Eyes

это ваще чо???? чтоп были антены нужна система к которой они цепляются, на "вашем" Ф-14 она установлена особняком?? или установлена как новый элемент, или заменен старый комплек и эта установка потребовала установки антенн???

Кстати( не совсем по теме ) сегодня из любопытства купил ревельный Ф-14А в 1/144..... как я и предпологал, модель нового уровня, дрэгон с его "масштабностью" и академи с ее б/м нормальным томкэтом отдыхают.... был приятно удивлен.... кстати Ф/А-18Ц в 1/144 похоже такой же навороченный и отличается от дрэгона в лучшуюю сторону...

novo писал(а):

Хм.. насколько я видел, Лантирн и ГБУ-16 и ГБУ-31 таскали и Томкэты Б и Д.... антенны РЭБ???? Rolling Eyes

это ваще чо????

Для начала, я говорил только о разных "апгрейдах" А-шки... Very Happy

И тут Остапа понесло... Laughing

Вот места, отличающиеся у разных модификаций (я не рассматриваю самые первые серии середины 70-х):

1) Двигатель - на всех А стоит Pratt&Whitney (http://www.anft.net/f-14/f14-detail-engine-01l.jpg), а на B и D - General Electric (http://www.anft.net/f-14/f14-detail-engine-02l.jpg).

2) Треугольные выдвижные пластины в передней части НЧК - только на А

3) Вентиляционные решетки пушки до начала 80-х были такими: http://www.anft.net/f-14/f14-detail-m61-02.htm
потом такими (причем, насколько я понимаю, и ранее построенные самолеты постепенно дорабатывались): http://www.anft.net/f-14/f14-detail-chinpods-07.htm
А в первой половине 90-х годов были заменены на такие: http://www.anft.net/f-14/f14-detail-m61-03.htm
На B и D ставился только последний вариант

4) Электронные "устройства" под носовым обтекателем:
На ранних А-шках вод носом стояла только антена РЭБ: http://www.anft.net/f-14/f14-detail-chinpods-02.htm, в первой половине 80-х стали устанавливать телескоп TCS: http://www.anft.net/f-14/f14-detail-chinpods-14.htm, иногда, если TCS был снят или не установлен, вместо него можно видеть просто аэродинамическую крышку: http://www.anft.net/f-14/f14-detail-chinpods-10.htm.
На B стоял только телескоп, а на D - "бинокль" из телескопа и инфракрасного датчика: http://www.anft.net/f-14/f14-detail-chinpods-06.htm - отличительная особенность именно Д-шки.

5) Антены РЭБ стали ставить с блока 125 (кажется), т.е. с середины 80-х годов.
Эти антены можно наблюдать под НЧК (http://www.anft.net/f-14/f14-detail-ecmfairings-01.htm) и на "ласте" между двигателей (http://www.anft.net/f-14/f14-detail-ecmfairings-08.htm). Позже, во второй потовине 90-х были добавлены антены спереди передней кромки НЧК (http://www.anft.net/f-14/f14-detail-ecmfairings-03.htm) и на створки носовго шасси (http://www.anft.net/f-14/f14-detail-ecmfairings-02.htm).
На Б-шках все антены присутствуют в полном объеме, а на D нет пары антен под НЧК - они были убраны внутрь фюзеляжа.

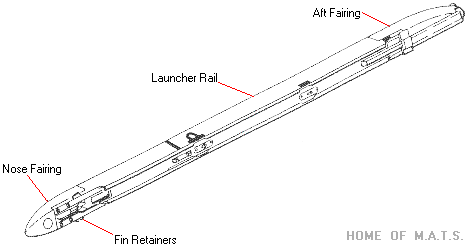

6) Пилон под Sidewinder (http://www.anft.net/f-14/f14-detail-crankedpylons-04.gif) был также доработан (http://www.anft.net/f-14/f14-detail-lau138.htm). На B и D он стоял сразу (кроме самых первых), а в середине 90-х его стали устанавливать и на А-шки.

7) Способность нести контейнер LANTIRN, а следовательно, и управляемые бомбы GBU, у всех Томкэтов появилась только в 1996 году. http://www.anft.net/f-14/f14-detail-lantirn.htm

8 ) Способностью нести разведывательный контейнер TARPS тоже обладали не все Томкэты: http://www.topedge.com/alley/text/other/f14tarps.htm

Это я говорил только о внешних отличиях, которые, ИМХО, и важны нам в первую очередь Very Happy

и сколько нужно иметь в коллекции томэтов "А" исходя из всего этого?? Very Happy

novo писал(а):

и сколько нужно иметь в коллекции томэтов "А" исходя из всего этого?? Very Happy

Ну это только от Вашего кошелька и свободного времени зависит Very Happy

Ведь еще было несколько окрасок, сильно отличающихся между собой Laughing

Но лично я бы хотел иметь раннюю (70-х) и среднюю (времен Бури в Пустыне) А-шку, Б-шку и Д-шку - ИМХО, достаточно Rolling Eyes
