Revell 1/72 DC-3 Douglas

Лучшие статьи

Звезда 1/72 Пе-8 с АЧ-30Б - боевой дизель Товарища Сталина

МАВИ 1/72 Nakajima Ki-44 Shoki

Emhar 1/72 McDonnell F3H Demon

Звезда 1/72 Junkers Ju.87 B-2 Stuka

Амодел 1/72 ИС-2 - Складной истребитель

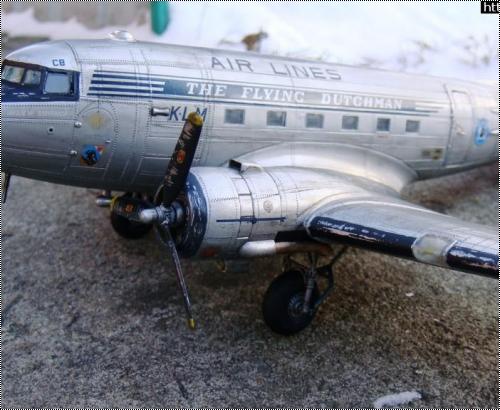

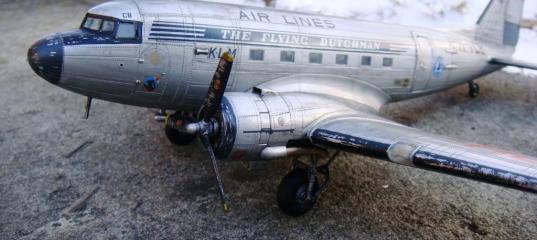

От всей души поздравляю всех с наступившим 2016 годом. Уважаемые коллеги, разрешите представить, на всеобщее обозрение, свою модель многим известного самолёта DC-3 Douglas в 72-ом масштабе от Revell.

Собирая самолёт из коробки, особых изысков не делал, так как у самолёта на мой взгляд и так всё гармонично. Из доработок была нанесена имитация заклёпок, из латунной трубки нужного диаметра сделал выхлопные трубы, на входной двери установил ручку открывания из сталистой тонкой проволоки, декали родные револовские, правда синяя полоса которая имеет место быть на прототипе

под иллюминаторами у меня развалилась на прочь, рассохлась. Нанести методом покраски аэрографом эту полосу я просто на всего забыл. В место антенны на верхней части фюзеляжа я установил прозрачный блистер. Поэтому есть отличия от прототипа. При покраске самолёта я использовал аэрозольный баллончик серебрянки Tamiya AS, глянцевый лак, пигменты, Тонироку делал маслом Wilder. Первый раз пробовал это масло. На колесах с внешней стороны поставил контрольные риски красного цвета. тонирнул ниши основных стоек шасси. Попробовал сделать следы потертостей и царапин - похоже получился перебор. С загрязнением нижней части крыльев и фюзеляжа тоже получился перебор. Вообще мне кажется модель получилась не очень. Рискну выставить "лайнер", сильно не ругайте и так немного расстроен. На этой модели проводил тренировку нанесения разных эффектов и методов. Приятного просмотра.

Просмотров: 8349
Опубликовано: 13.1.16 09:01

» Автор
Andrey130469
Опыт:	11422
Репутация:	+122
Откуда:	Москва-Испания (Ла Пинеда)

Revell 1/72 P-47D-30 Thunderbolt

Revell 1/72 P-51C Mustang

Revell 1/72 Republic P-47D-28 Thunderbolt

Revell 1/72 B-17G Little Miss Mischief 324th Sqn, 91st BG.

Revell 1/72 Noorduyn Norseman Mk. V

Revell 1/72 P-26A Peashooter - Нарядная птичка

Revell 1/72 P-47M Thunderbolt - Катится, катится голубой бидон...

1/72 P-51 - Мои мустанги? Нет, одры и клячи :/

Andrey130469 15.01.2016 - 00:08

ЭдКрафт Я поэтому не делал тросовой антенны, что её не увидел. Похоже мне ещё нужно научиться искать фото в интернете. Я думал, что я нормально в интернете могу ковыряться, а оказывается что нет. Я имею ввиду поиск фотографий прототипов. где вы их только выискиваете??? С уважением Андрей.

Добавлено спустя 4 минуты 8 секунд:

Да уж, к великому моему сожалению, я теперь отчетливо понимаю, что загубил такую замечательную модель самолета.

57 15.01.2016 - 15:06

Да уж, к великому моему сожалению, я теперь отчетливо понимаю, что загубил такую замечательную модель самолета.

Не переживайте, сама пластиковая модель не такая уж и замечательная в плане схожести с настоящим самолётом, есть ещё и другие модели в 72-м масштабе -
http://www.super-hobby.ru/zdjecia/7/1/2/4790_1_afx08014_3.jpg
http://www.model-making.eu/zdjecia/8/6/3/3460_1_ita1338_3.jpg
ну и такая
http://www.super-hobby.ru/zdjecia/5/2/7/3978_1_AM72231_2.jpg
из последней сложно будет собрать красивую модель но это всё же ли-2, т.е. на переделку в ли-2 не надо тратить время, зато уйдёт много времени на борьбу с качеством самого пластикового набора.

ЭдКрафт 15.01.2016 - 20:11

Не переживайте, сама пластиковая модель не такая уж и замечательная в плане схожести с настоящим самолётом, есть ещё и другие модели в 72-м масштабе -
http://www.super-hobby.ru/zdjecia/7/1/2/4790_1_afx08014_3.jpg
http://www.model-making.eu/zdjecia/8/6/3/3460_1_ita1338_3.jpgЧто-то у Фиксовского DC-3 окна велики и расположены слишком близко друг к другу. Италеровские окна гораздо копийнее.

AndreyDARK 15.01.2016 - 21:02

ЭдКрафт 15.01.2016 - 21:56

Однако ирония таки напрасна.
Что ж, буду доказывать очевидное.
Веря в реальные фотографии, взяв фото с известного сайта и развернув его

накладываю на изображение Фиксовского фюзеляжа. У этого исландского DC-3 прорезано окно стандартного размера в пассажирской двери, и маленькое окошко половинного размера в фюзеляже рядом с дверью. Однако основные окна остались НА МЕСТЕ.
Что же видим ? Вот что:

Выравнивал изображения по длине самолёта, базировал накладное изображение по верху фюзеляжа. Расположение ряда окон по вертикали разнится, скорее всего, из-за разного угла съёмки модели и самолёта ("Фикс" снят чуть сверху, оригинал - практически ровно сбоку. Хотя разница довольно велика - и это настораживает. Но речь не об этой величине. Кстати, несмотря на разные углы съёмки, положения самого большого окна в пилотской кабине по высоте практически совпали. Тогда почему пассажирские окна опустились ?). Однако размер окон говорит сам за себя. Хоть на DC-3 были большие окна, но выброситься из них во весь рост не получится. :wink:

Изредка экспериментировали и с окнами - но делали это на редких "спецмашинах" по прихоти клиента:

Кстати, на этой машине окна увеличены и по высоте - шестое от носа окно нормального размера, остальные увеличены. Однако это было отнюдь не массово, а только штучно.

Кроме того, здесь:

один гражданин выяснил, что расстояние между Фиксовскими окнами слишком разнится от окна к окну, и по большей части эти расстояния меньше, чем нужно. Это произошло, очевидно, вследствие увеличения самих окон. В предпоследнем сообщении там приведён правильный ряд размеров для левого борта - разница с моделью таки есть. Также там отмечено, что на правом борту "Фикса" отсутствуют 2 спасательных люка на 5-м и 6-м окнах. На левом борту люк на 5-м окне показан верно.

Как видим, сканировать можно и довольно ошибочно.

57 15.01.2016 - 23:24

ЭдКрафт 16.01.2016 - 15:00

Там часть окон надо зарисовывать краской как и половину прозрачной двери. Они вклеиваются снаружи и шов разделяющий прозрачную от непрозрачной частей как раз соответствует линиям расшивки на реальном самолёте.
П.С. Тоже некоторое время назад совмещал фото модели с фото самолёта, у меня всё сходилось идеально.Что-то такое я чуть-чуть предполагал про закрашивание - это интересный подход к проблеме окон. А если человек не сообразит, что это надо сделать, или закрасит криво, или не тем размером ?

А то совмещённое фото у Вас не сохранилось ? Было бы любопытно взглянуть.

57 16.01.2016 - 18:06

Да, сейчас посмотрел окна там сдвинуты, но для меня это не критично, т.к. на фоне всех остальных плюсов не влияет на внешний вид модели,
поэтому видимо и не обратил на это внимание.

[url=http://postimg.org/image/l1anti437/][/url]

Единственный недостаток на мой взгляд, это лист танковой брони, защищающей штурмана-радиста.

snitok1983 17.01.2016 - 14:33

Приветствую! Видно, что в работу вложено много сил, и критиковать как-то не удобно... Но,что в первую очередь бросились мне в глаза, так это не ровные и не симметричные ряды клепок. В целом- вполне смотрибельно.

Andrey130469 17.01.2016 - 21:15
Тема: Revell 1/72 DC-3 Douglas

Спасибо всем, за высказывания уважаемые коллеги.
