Самодельные трафареты, часть первая - звезды

Самодельные трафареты, часть первая - звездыЗдравствуйте, уважаемые коллеги!

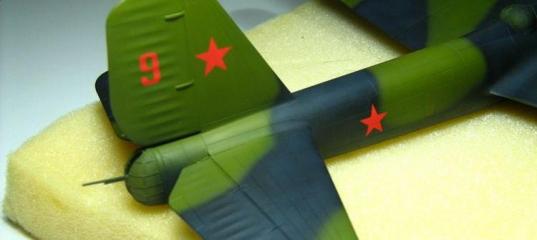

При сборке Пе-8 от Звезды, опозновательные знаки накрашивал через самостоятельно изготовленные трафареты.
Многие уважаемые коллеги попросили рассказать о самом процессе изготовления примененных трафаретов.
Итак сегодня часть первая - изготовление "звезд."


Что имеем для самого процесса:

Самодельные трафареты, часть первая - звезды
- самоклеющаяся пленка для аэрографии (приобретена в магазине для художников),
- декаль,
- тамиевский резак,
- металлическая линейка (я применяю обрезок гибкой стальной ленты)
- игла
Металлический трафарет с крестами будет использваться во второй части - посвященной изготовлению "крестов"

Немного о самой пленке, она полупрозрачная, липнет намного слабее, чем ,например, всем хорошо известный тамиевский скотч, немного тянется, в отличии от тамиевского скотча, рвется при значительно больших усилиях.

Самодельные трафареты, часть первая - звезды
1) Накладываем отрезанный кусок пленки на декаль и плотно прижав последнюю, прокалываем кончики звезды иголкой (полупрозрачность пленки позволяет легко даже при наложении увидеть контуры звезды ).
Самодельные трафареты, часть первая - звездыСамодельные трафареты, часть первая - звезды
2) Получаем вот такие точки-проколы.
Самодельные трафареты, часть первая - звезды

3) Тамиевским резаком режем по линейке пленку соединяя точки-проколы, причем лезвие резака должно начинать свой путь из точки-прокола и не останавливаясь закончить его в противоположной точке-проколе.
Самодельные трафареты, часть первая - звезды
4) Получаем вот это,
Самодельные трафареты, часть первая - звездыСамодельные трафареты, часть первая - звезды

При установки изготовленного трафарета на место предполагаемого опозновательного знака, трафарет необходимо по всем четырем краям плотно прижать полосками тамиесвского скотча, и защитить масками окружающие элементы модели.

При необходимом количестве "звёзд" для модели в количестве 6-8 штук, всегда делаю на два трафарета больше, так на всякий случай, просто , как правило, некоторые трафареты выходят немного кривовато, либо край прорезал (прорезал дальше точки-прокола).

Удачи Вам, уважаемые коллеги!
Самодельные трафареты, часть первая - звезды
С увпажением, Павел

» Автор
Опыт:810
Репутация:+60
» Информация о статье
Просмотров: 30872
Опубликовано:
Вячеслав_Демченко в 20.05.2008 - 23:23
Хорошая статья. Всё расписано доступно, как говорится, интуитивно понятно. :)
Всегда с интересом читаю статьи по технологиям, особенно, такие грамотные. Это очень полезно и познавательно.
Отличная работа!
faust в 20.05.2008 - 23:26
сам тоже постоянно использую трафареты, но как советские звезды с окантовкой делать?
Вячеслав_Демченко в 20.05.2008 - 23:32
как советские звезды с окантовкой делать?
я думаю, несколькими трафаретами с последовательным нанесением цветов. Сначала большую белую звезду, потом чуть меньшую по размерам белую и самую маленькую красную... Т.е. с помощью 3-ёх разновеликих трафаретов...
faust в 20.05.2008 - 23:41

я думаю, несколькими трафаретами с последовательным нанесением цветов. Сначала большую белую звезду, потом чуть меньшую по размерам белую и самую маленькую красную... Т.е. с помощью 3-ёх разновеликих трафаретов...

три пытался, ровно наклеить трафарет "в слепую" ровно слишком сложно
а может сначала большую белую звезду, потом внутри заложить маску-кантик и это всё задуть красным (в теории хорошо, но на практике как то ни так.
Вячеслав_Демченко в 21.05.2008 - 00:28
наклеить трафарет "в слепую" ровно слишком сложно
Не так уж и сложно, если трафарет из прозрачного материала и до этого не использовался... :)
А вот процесс выкладывания "маски-кантика" немного пугает своей сложность. Это же надо сделать ВСЕ уголки идеально ровными и идеально одинаковыми на пересечении двух полосок! Ужас... Терпение и время, а у меня большая недостача и того, и другого. :)
Andreyy в 21.05.2008 - 23:30
Приветствую

В общем-то уже достаточно давно трафареты присутствуют на рынке (кто желает не имеет больших проблем и с приобретением - касается России)
http://hobby-plus.narod.ru/color.htm
внешний вид - http://photoka.info/t-ussr/index.htm
Можно конечно все делать самому ( начиная с чертежей прототипа и далее ... :) )

С уважением
boroda76 в 12.06.2008 - 16:22
Вставлю апять копеек по поводу режущих плоттеров: игла в таком плоттере свободно вращается, чтобы нормально резать кривые. Так что на мелких деталях придётся отрабатывать ручками... Отсюда вопрос: а какой смысл, если потом всё равно дорабатывать руками?
Andreyy в 12.06.2008 - 23:57
Некоторые пояснения
1.Иглы у режущего плотера нет
2.Для ручной доработки "мелких" деталей рекомендуется купить как минимум часовую лупу
3.Рекомендуется что-либо окрасить с использованием трафаретов ( может быть хоть на одной модели будут ОЗ соотвествующие прототипу :) )
4.Можно также рекомендовать купить плотер - можно также и весь парк станочного оборудовавния для изготовления модельной оснастки и декалей, фототравления и др , получить все необходимые навыки для работы на нем и к концу жизни сделать СУПЕРМОДЕЛЬ... :)

С уважением
Pavelat в 13.06.2008 - 00:01
Ну тогда уж не плоттер, а лазер. У него и точность больше, и вместо фрезерного станка можно приспособить :)
Да и гравировка расшивки будет на ура :)
LEO в 13.06.2008 - 08:31
По поводу советских звезд
Я делал два трафарета один для белой звезды, второй для красной звезды вместе с окантовкой, основная проблема была что бы трафарет был не очень кривой, правда у меня это не очень плучалось)))
Вот очень древняя звезда, задувалась зубографом краска типа нитра)))


[url=http://www.postimage.org/image.php?v=Pq4AVhS][/url]
