Доработка стоек шасси - ШТОК, БЛЕСК...

Стойки шасси на самолёте на только связывают через колёса (или лыжи) летательный аппарат с поверхностью земли, но и выполняют очень важную задачу – гасить удары и колебания при посадке, взлёте и рулении на земле. Поэтому стойки шасси представляют собой довольно сложную конструкцию, с подвижными деталями и упругими элементами. Последними являются гидравлические или пневмогидравлические амортизаторы и имеют очень заметную деталь – шток. По требованиям герметичности шток отполирован и блестит, как… зеркало. Достаточно посмотреть на экскаватор, там масса гидроцилиндров с блестящими штоками, какой бы грязной и «убитой» ни была сама машина.

Если на прототипе шток амортизатора не был закрыт гофрированным чехлом (как, например, на МиГ-3), он очень заметен и, если аккуратно имитирован, то этим здорово добавляет модели реализма и зрелищности.
Когда речь идёть о покраске, то существует много хороших красок-металликов, например, "металлическая" серия фирмы Testors, краска «серебро» серии Супер фирмы Звезда. А если по вине производителя деталь,имитирующая шток имеет не «совсем круглую» форму в сечении? Тогда прийдётся делать доработку. Или переделку, если лечение «малой кровью» не даёт результата.
Нам понадобятся свёрла (вернее, набор свёрел различных диаметров), не очень острая игла и очень острый нож, желательно, тисочки и металлическая трубка подходящего диаметра, например, игла медицинского шприца. Наборы прекрасных трубок выпускает фирма Model Point, там диаметры есть на все случаи модельной жизни.
Отделяем стойку от литника.

Доработка стоек шасси - ШТОК, БЛЕСК...

Ножом удаляем след стыка половинок пресс-формы и возможный облой.

Доработка стоек шасси - ШТОК, БЛЕСК...

Сначала либо разрезаем, либо вовсе удаляем шарнир, т.н. двузвенник.

Доработка стоек шасси - ШТОК, БЛЕСК...

Если он даётся отдельной деталью, просто пока его не приклеиваем. Отрезаем шток не под самый «корень», т.е. не до того места, где начинается корпус стойки, а оставляем ~0,5 мм бывшего штока с каждой стороны.

Доработка стоек шасси - ШТОК, БЛЕСК...Доработка стоек шасси - ШТОК, БЛЕСК...

Аккуратно, что бы не деформировать, зажимаем стойку в тиски и иглой отмечаем центр будущего отверстия под шток. Говоря по-слесарному, накерниваем.

Доработка стоек шасси - ШТОК, БЛЕСК...

Теперь начинается самый интересный, но и самый ответственный этап – сверление. Начинаем сверлом, с диаметром вдвое меньшим нужного, то есть, делаем центровочное отверстие.

Доработка стоек шасси - ШТОК, БЛЕСК...

Сверлить надо не торопясь, постоянно контролируя процесс, что бы сверло не «уходило» в сторону, не перекашивалось. Пройдя около 2-3мм можно остановиться и начать «бурить» сверлом уже требуемого диаметра, т.е. равного диаметру штока. При этом без следа удалится тот, не отрезанный, кусочек бывшего штока.

Доработка стоек шасси - ШТОК, БЛЕСК...

Просверлив отверстия в обеих частях корпуса стойки, берём трубку и отрезаем кусочек длиной, чуть большей длины бывшего штока на 3-5мм, в зависимости от просверленных отверстии в корпусе стойки. Набор деталей готов!

Доработка стоек шасси - ШТОК, БЛЕСК...

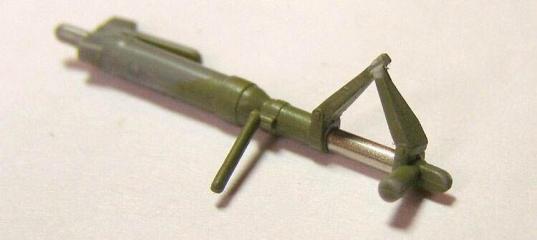

Остаётся, предварительно окрасив детали, собрать всё в единую конструкцию.

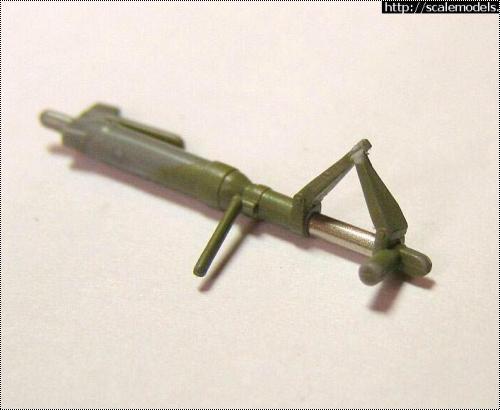

Новый шток идеально круглый в сечении, абсолютно не нуждается в покраске и радует глаз честным, настоящим металлическим блеском.

Доработка стоек шасси - ШТОК, БЛЕСК...

Демченко Вячеслав.

» Информация о статье
Просмотров: 11686
Опубликовано:
nicotin в 15.06.2008 - 19:06
Тема: Re: Доработка стоек шасси - ШТОК, БЛЕСК...
Да, спасибо, понравилась статья.
Вообще ваши статьи как сделать модель более реалистичной мне очень нравятся! Продолжайте в том же духе.
P.S. Щас попробую на вертолете.
Вячеслав_Демченко в 15.06.2008 - 19:51
nicotin, спасибо! Обязательно продолжу!
А с вертолётом желаю удачи! Покажите потом результат? :)
Eisbear в 29.09.2008 - 16:17
Да, спасибо, понравилась статья.

Решил и зделал для свого P-75:
[url=http://www.postimage.org/image.php?v=PqgsCMS][/url]
Вячеслав_Демченко в 04.10.2008 - 14:09
Eisbear, Очень неплохо получилось! Теперь эту красоту надо сберечь при покраске. :)
chse в 05.10.2008 - 20:12
А вот мой вариант. Высверливать стойки я не решился, так как диаметры стойки и штока очень близки. Подобрал металлическую трубку соответствующего диаметра, обточил шток под внутренний диаметр трубки, разрезал шток по середине и собрал всю конструкцию.
Вот что плучилось.



Удачи, Сергей.
Sphyraena в 19.03.2010 - 21:03
Гениальная статья! Спасибо Вячеслав. Как раз думал, что бы сделать и придумать с интрудеровскими Шасси! Но не уверен, что буду их резать для начала. "Я не трус , но Я боюсь!" Спасибо!!!
Djohn в 11.04.2010 - 00:46
Огромное спасибо Вячеслав.
После прочтения вашей статьи, полностью сделал стойки для Спитфаера Сам, а старые выкинул. Вот что получилось:
[url=http://www.postimage.org/image.php?v=gxsKbti][/url]
Ну, только колёса Эльфовские добавил, уж больно хороши.

Евгений.
Camcord в 12.10.2010 - 21:43
Теперь эту красоту надо сберечь при покраске.
А вот если шток закрыть полоской малярного скотча то можно смело красить собранную стойку а потом аккуратно пинцетом стащить скотч,сам пользуюсь этим методом :smile:


Вячеслав_Демченко в 12.10.2010 - 22:29
Camcord, да, это наиболее оптимальный вариант. Что бы не морочиться с шириной, можно закрыть узкими полосками шток снизу и сверху, а потом накрутить скотч между ними.
black_tarantula в 12.05.2013 - 16:20
Тема: Доработка стоек шасси - ШТОК, БЛЕСК...(#922) - обсуждение
а можно и сахарным сиропом покрыть шток, после покраски в воде растворить сироп, там и красочная плёнка надсиропная слезет))))
