Обзор Hobby Decal 1/48 АIM-9М Sidewinder Stencils

ИТОРИЧЕСКАЯ СПРАВКА

Сайдуиндер - это название рогатой гремучей змеи, которая ищет жертву по тепловому излучению.

Это название получила управляемая ракета класса воздух-воздух малой дальности АIM-9. Она разрабатывалась в США с 1950 года и предназначена для использования с летательных аппаратов. Ракета использует тот же принцип, что и змея : ищет цель по тепловому излучению. Инфракрасная головка самонаведения выполняет коническое сканирование пространства вращающимся зеркалом. Оно закрыто стеклянным обтекателем, и фокусирует отражённые лучи на неподвижных фотоприёмниках.

Сайдуиндер являлся первой в мире эффективной ракетой этого класса, и оказался долгожителем. Эту ракету выпускают и сегодня. Испытания ракеты начались в 1951 году, в 1955м начали серийное производство, а принята на вооружение ракета была в 1956м. В сего ракетой Сайдуиндер было сбито порядка 270 воздушных целей.
В СССР скопировали эту ракету и наладили её выпуск после того, как в Советский Союз попала трофейная ракета. Во время Тайваньского кризиса Сейбры атаковали Миг-17, pакета попала в самолёт,но не взорвалась. АIM-9 была переправлена в СССР. Помимо этого шведский полковник Стиг Веннерстрём передал советской разведке секретные чертежи Сайдуиндера.






На западе и в Японии Сайдуиндер производили несколько фирм : General Elektric, Ford Aerospace, Motorola, Rayteon, Bondenseewerk Geratetechnik, Mitsubishi.
Разрабатывать ракету начали по заказу ВМФ США для вооружения палубных самолётов. 11 сентября 1953 года состоялся первый успешный перехват радиоуправляемой беспилотной мишени. Вначале ракету называли ААМ-N-7, но потом переименовали в AIM-9. Ракета предназначалась для флота, но её успех не остался без внимания и Сайдуиндер приняли и на вооружение ВВС. Ракета приняла участие во Вьетнамской войне, где были сбиты 83 воздушные цели.
Ракета выпускалась в различных вариантах АIM-9 А, В, С, D, E, F, G, H, K, L, M, N, P, Q, R, X.
Помимо этого были выпущены специальные модификации AGM-122 Sidearm, AGM-87 Fokus, MIM-72 Chaparall, Diamondback .Всего выпустили около 200 000 экземпляров.

ОПИСАНИЕ АIM-9L/М

АIM-9L первая в мире ракета воздух-воздух ,оснащённая неконтактным лазерным взрывателем. Боевая часть разработана заново. Она имеет расроложенные в два слоя стальные стержни, с насечкой. При подрыве заряда образуются осколки определённого веса. Ракету приняли на вооружение в 1976 году. Ею вооружались самолёты F-4, 5, 14, 15, 16, Tornado, Sea Harrier, Hawk.

AIM-9М модернизированный вариант AIM-9L. Для меньшей заметности в полёте на ракету установили двигатель с пониженной дымностью .Установлена инфракрасная головка самонаведения с замкнутой системой охлаждения. Ракете не требуется перезарядка хладагентом. Головка самонаведения лучше защищена от помех и лучше видит цели на фоне земли. Принята на вооружение в 1983 году.
Длина AIM-9М 2830 мм, диаметр корпуса 127 мм, размах 530 мм, вес 75 кг, дальность полёта 18 км, скорость две с половиной скорости звука М 2,5.

ОБЗОР

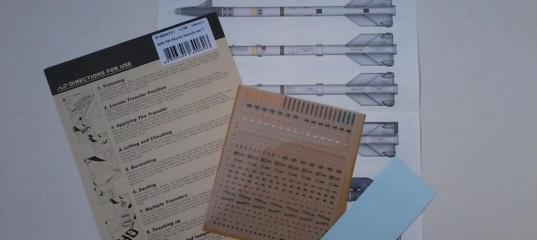

В набор входят следующие элементы: пакет, двухсторонняя цветная инструкция размером 21 х 29 см с полной графикой по ракетам и пусковым устройствам, сухая декаль размерами 10,2 х 12 см с бумажной защитной подложкой, руководство по использованию на картоне размерами 14,5 х 20 см и бумага 4,3 х 10,3 см c защитной плёнкой.
Супизы позволяют оформить 7 ракет АIM-9 с пусковыми устройствами.Вся информация дана на английском языке, а цвета указаны по каталогу Федерал Стандарт (FS).
Руководство подробно описывает все этапы нанесения сухих декалей, в картинках. Рассказано о процессе вырезания, нанесения, закрепления, исправления помарок, а также и хранения супиз .Рекомендуемая температура при переводе от 22 до 30 градусов цельсия, а температура хранения супиз от 20 до 25 градусов.



ЗАКЛЮЧЕНИЕ

Данный набор позволит сделать ракеты Сайдуиндер более реалистичными, нежели при простой искоробочной сборке. А это в свою очередь улучшит и вид самой модели. В обзоре представлены фото набора, сканы, а также фото змеи Сайдуиндер и фото ракеты АIM-9.

Приятного просмотра, с уважением, Денис.
