Обзор OcCre 1/100 Albatros

Уважаемые коллеги! После продолжительного периода сборки пластмассовых моделей я решил попробовать собрать Wooden Kit модели Albatros от OcCre. Представляю развернутый обзор на данную модель, а также пару слов от себя.

Модель рассчитана как раз на новичков как и в моделизме, так и для тех кто давно занимается моделизмом и хочет открыть для себя новые горизонты в нашем замечательном хобби. Данная модель, как мне кажется, позволяет показать вам основные аспекты сборки моделей из дерева, а также решить для себя стоит ли заниматься постройкой деревянных моделей. Я для себя уже решил - стоит! Процесс сборки меня захватил как никогда. Но об этом я расскажу попозже, когда доделаю модель до конца. Сейчас она уже на последнем этапе сборки - установка такелажа и парусов.
Итак - обзор на модель Albatros от OcCre.

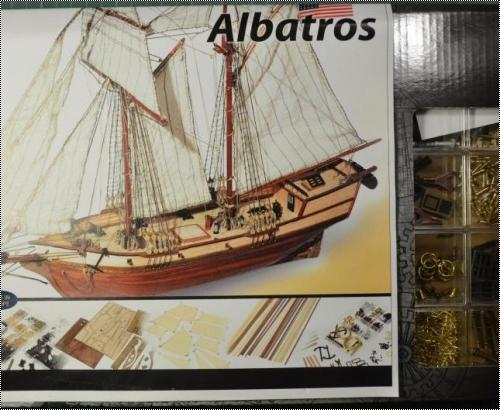

Модель поставляется в картонной коробке с вырезом в котором можно увидеть детали модели.

Размер коробки примерно 45х30х7 см. Картонка достаточно плохенькая и после извлечения деталей начала у меня в руках разваливаться, так что хранить детали лучше не в ней, а подыскать какую нибудь другую коробку. Оформление коробки красивое. Сверху на коробке прилеплен лист с изображением корабля. Не выкидывайте его сразу - он пригодится при сборке, чтобы рассмотреть узлы корабля.

Внутри коробки сверху лежит прозрачная пласстмассовая коробочка для мелочевки.

Там и гвоздики, и железные нагели, юферсы и блоки, нитки двух разных диаметров, пушечки и прочее. Сразу скажу что юферсы и блоки терять нежелательно, они даны без запаса. С большим запасом даны гвоздики, да и их можно использовать по нескольку раз. Ниток тоже мне хватило. На металлических деталях пушках, лафетах, опорах для перил, якорях есть швы. Флаг бумажный. Шлюпка цельнолитая из метала. Коробочка удобная и в ней всю мелочевку хранить удобно.

Далее в комплекте идет фанерка на которой даны основные самые большие детали корабля. Детали подогнаны очень хорошо и требуют при сборке минимальной обработки.

Далее идут фанерки поменьше. Тоже с деталями корабля. Также детали очень хорошо подогнаны и извлечение и обработки деталей не представляет труда.

Далее идет палуба и борта корабля. Палуба дана с небольшим прогибом. Так чтобы легла на шпангоуты без зазоров. Борта - тоже с небольшим погибом, но при сборке необходимо их гнуть гораздо сильнее - гнуть утюгом и паром.

Рейки. В комплекте идет 3 пучка реек, планок и мачт. Планки черновой обшивки - 2х5 мм. Даны с огромным запасом. Мне пришлось переделывать один бок корабля при черновой обшивке корпуса, так как я был пьян и сильно накосячил и после переделки рейки еще остались. Планки чистовой обшивки - древесина сапелли 0,6х5 мм. Также даны с запасом. Планки для обшивки палубы да и всего остального - древесина рамин 0,6х5 мм. Естественно большой запас.
Заготовки для мачт и рей даны круглыми заготовками. В комплект мне положили дополнительно заготовки другого диаметра, но больше - не меньше! Это главное! Одна заготовка была немного изогнутая, остальные - идеальные.
Остальные планки и рейки отличаются немного по цвету, подбирайте аккуратно, да и запаса по ним мало, так что обрезки не выкидывайте - пригодятся!

Ну и под конец в коробке даны паруса. Конечно качество парусов оставляет желать лучшего, но для первой модели решил поставить их, чтобы не заморачиваться в поисках швейной машинки и тряпок для парусов. От парусов кстати немного пахло запахом половых тряпок в казарме.

Инструкция. В коробке находилось очень много инструкций и чертежей, без которых - никак! Основная инструкция с цветными иллюстрациями. Также в магазине где я заказывал модель была дана инструкция на русском языке. Также в ней даны полезные советы при сборке, что очень помогает.

Итак основная инструкция по сборке.

Инструкция на английском языке.

Проводка такелажа.

Инструкция на русском языке.

Чертежи парусов.

Большой чертеж модели в масштабе 1/1.

Вся эта гора бумаги действительно очень нужна при сборке и я рекомендую тщательно изучить чертежи и описания чтобы не ошибаться. Также конечно надо читать форумы - можно найти много полезного для себя при сборке. Да и на YouTube есть целая серия фильмов по сборке похожего корабля.

Так как модель уже практически готова, то можно подвести промежуточный итог. Модель идеально подходит для новичка в сборке моделей из дерева. Запаса по материалу достаточно. Инструкции очень информативные. Кстати, очень желательно иметь бормашину типа Dremel - очень полезная штука! Без нее сборке увеличивается на много часов, а с ней- за пару вечеров не напрягаясь и ловя кайф от результатов. Чуть не забыл - стружка. Сначала я боялся что вся кухня будет в стружке и женщина начнет орать, но стружки оказалось не так много, да и было всего несколько дней, где требовалось после работы основательно убирать пыль и стружку.
Конечно на моей модели есть куча недочетов, но в последующих моих моделях недочеты буду устранять. Интересное это дело - моделизм!

Вот фотографии моей модели на последнем этапе сборки.

С уважением, Сергей.

When contacting retailers or manufacturers, please mention: you learned about their products on ScaleModels.ru!

If you want to send us your production items for review - feel free to contact us.

Просмотров: 11280
Опубликовано: 13.3.15 12:00

» Автор
Sergo78
Опыт:	370
Репутация:	+6

Обзор Costructo 1/55 Albatros

Обзор Master Korabel 1/72 Double Boat

Обзор Master Korabel 1/72 бот Св. Гавриил

Обзор Constructo 1/55 Шхуна Albatros

Обзор Mantua Model 1/50 Санта-Мария

Обзор Amati HANNAH - корабль в бутылке

Обзор Amati 1/60 Adventure Pirate Schooner

Как выбрать первую деревянную модель парусника?

айк 13.03.2015 - 16:34
Тема: Обзор OcCre 1/100 Albatros(#8256) - обсуждение

Неплохой обзор, спасибо! Раз статья с уклоном для новичков и как описание полученного опыта от первой работы с деревом, не лишним было бы задеть вопрос инструмента необходимого для работы. Я вот тоже все чаще и чаще задумываюсь попробовать свои силы с деревянным набором.
Еще вопрос как понимать Вашу фразу - "Кстати, очень желательно иметь бормашину типа Dremel - очень полезная штука! Без нее сборке увеличивается на много часов, а с ней- за пару вечеров не напрягаясь и ловя кайф от результатов. " ? Про Дремель это понятно! Вещь действительно полезная в хозяйстве и не только для моделизма, вопрос в другом, за сколько времени вы собрали свой корабль??

XORST 13.03.2015 - 18:36

Хорошая статья.

Sergo78 13.03.2015 - 20:24
Тема: Обзор OcCre 1/100 Albatros

Корабль собирал 2 месяца по 4-5 часов в день. На этих выходных заканчиваю модель и представлю ее на сайте, а также сделаю разбор с фотографиями по поводу инструментов и технологий изготовления. Постараюсь сделать как можно более развернутый обзор. Дремель мне понадобился именно для сборки деревянного корабля для малкования, снятия фасок, выравнивания черновой обшивки, шлифовки и подобного, что занимает много времени, также убирает практически всю монотонную работу шкуркой. Для пластмассовых моделей у меня есть стоматологическая бор машина, но для деревянных кораблей она уже не тянет.

Tnax 16.03.2015 - 11:21

Спасибо за обзор!
Если бы ещё вынесли в отдельный блок:
-рекомендуемые доделки
-сложности и проблемы набора
было бы вообще супер

Машинист 17.03.2015 - 14:25

Очень интересный и полезный обзор!

Belvad 17.03.2015 - 19:53

Обзор хороший. В качестве маленького добавления стоит зметить - нельзя по инструкции делать раскладку палубных досок при помощи простого карандаша. Это сразу бросается в глаза. Доски стоит нарезать по размеру отдельно, торцы затемнить простым карандашем, тогда раскладка будет хорошо видна, каждая доска, а не сплошной массив с прочерченными чёрточками. Мороки больше, но результат того стоит.

Sergo78 17.03.2015 - 22:39
Тема: Обзор OcCre 1/100 Albatros(#8256) - обсуждение

Доски я так и сделал, но практически не чернил, это я с нагелями не стал заморачиваться и получилось не очень симпотично. Теперь буду делать нагели из обточенных зубочисток. Мороки больше, но и результат будет отличный.
