Вращающаяся подставка TAMIYA - Доработка

Лучшие статьи

Как изготовить плетеное кресло для моделей самолётов Первой Мировой? - Плетение креслиц

Тестирование красок Jim Scale 7-й серии.

Как изготовить колёсо со спицами с помощью зубчатого колеса?

Илья Муромец, особенности моделирования в масштабе 1/72.

Компрессор в стиле стим-панк

Ну, или, дословно перевести название "демонстрационный вращающийся стенд". Мне вот данный конкретный образец попал за 1200 рублей.
Как говорил известный персонаж, "а зачем?" Вот конкретно мне - для того, чтобы отснять модель на видео с разных сторон в один ролик и без тряски А ещё чуть чуть для Волчицы, но это вторично, хотя за такой приоритет можно и яблоком по голове.

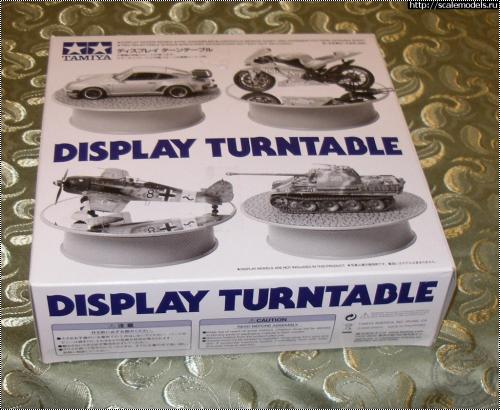

Выглядит она (подставка) в коробочке вот так:

Прямо на коробке есть и инструкция для сборки, благо деталей там не очень много.

Внутри там находится во это:

Основа, в которой уже стоит электромотор, ролики, выключатель и есть место под батарейку типоразмера D.
И сама платформа. На ней нет ничего.
Кроме этого в комплекте лежит две шестерёнки, оси и шайбы для них, смазка (в синем тюбике), липучки и два варианта покрытия: зеркальное и под мостовую.

Конструкция предполагает две скорости вращения платформы, для чего на нижней части последней имеется большая и малая зубчатые дорожки, а шестерёнки имеют по два места для установки.

Казалось бы, собрал, включил и поехало.
Ан нет.

Проблемы, как говорится, есть.
Во первых.
Рассмотрим покрупнее платформу:

На фото хорошо видно большую и малую дорожку. А вот между ними - следы отливки. Но тут то бы и ладно. Они были и на наружном кольце, которым платформа едет по роликам на основании. Пришлось их срезать и получилось то, что видно на фото. Теперь, хотя бы, ролики едут бесшумно и равномерно. При первом пуске оно верещало и дёргалось.

Ну, что значит "верещало"? Шум зубчатой передачи, резонирующий на корпус. Значительно перекрывает ноутбук. О том, чтобы оставить такую конструкцию надолго нет и речи. Плавного бесшумного вращения можно не ждать.

Так, а чем верещало? А вот сюда посмотрим. И на инструкцию.

Шестерёнки при должном подходе и на малых оборотах и небольшой нагрузке не очень шумный привод. При должном. Что означает немного смазки, соосность и отсутствие биения.

В данном случае... а вот в данном случае всё как-то не похоже на то, что обычно называется словом "TAMIYA".

Шестерёнки на металлических валах садятся с довольно большим допуском. Процентов 8, я бы сказал на глаз.
Кроме этого, валы, установленные в свои посадочные места несоосны в двух плоскостях.
Что для традиционного тамиевского качества просто удивительно.

Попробовал использовать малый загиб валов в качестве этакого калибровочного запаса (если вращать вал, то наклон шестерёнки меняется). Не помогает. До блокировки пережимом, но излишний разбег диаметров валов и отверстий в шестерёнках сводил усилия на "нет". Максимум результатов - получил импульсный шум с частотй оборотов.

Оставалось ровно одно: резать.
Не только резать, конечно. Сначала самую малую шестерёнку с вала мотора пришось снять и на её место поставить шкив из старых запасов.
Потом уже и резать. На бормашинку с помощью держателя для отрезных дисков закрепить шестерёнку и на средних оборотах (что-то около 10000) обычным модельным ножом срезать зубцы и выбрать канавку под ремень.

Сначала попробовал убрать одну из передач, оставив вторую. Полагал, возможно этого хватит. Однако, нет. Шум упал но остался.

Пришлось перепиливать обе.

Зубчатым осталось только соединение с платформой.

Зато теперь тихо.

А вот смазывать ремень в первый раз было излишним. При массе предмета в килограмм оно не тронулось, а начало проскальзывать на малом шкиве. Пришлось промыть и собрать заново. Теперь всё вращается медленно и неслышно.
Осталось только на пару к механическому выключателю приделать какой-нибудь геркончик. Чтобы на всякий случай.

Просмотров: 10211
Опубликовано: 15.1.15 08:00

» Автор
Генерал_Дрозд
Опыт:	1234
Репутация:	+58
URL Сайта:	http://general-drozd...
Откуда:	ALA7711

Вращающаяся подставка для модели

Подставки для инструмента

Подставка для аэрографа за 30 минут

Как сделать подставку для аэрографа - Самодельный вариант

Подставка для покраски мелких деталей своими руками

Вращающаяся подставка или реклама на службе моделиста

Концептуальная Ёлочка своими руками

Подставка с подсветом и всё-всё-всё (изд. 500)

Zliuka 16.01.2015 - 01:45
Тема: Вращающаяся подставка TAMIYA - Доработка(#8042) - обсуждение

Прекрасно. Только музычьки не хватает такой из музыкальных коробочек :)

Генерал_Дрозд 16.01.2015 - 20:32

Да я бы с радостью, но так и не выбрал, какую именно лучше.

djmard 18.03.2015 - 18:53
Тема: Вращающаяся подставка TAMIYA - Доработка(#8042) - обсуждение

Отличная вещь для видео презентаций моделей! Музыку(мелодию) можно добавить в любом видеоредакторе. И ещё: если снимать на зеленом фоне
(можно воспользоваться большим А2;А1 листом установленным за подставкой), то с помощью технологии cromakey можно подменить этот самый фон на абсолютно любой, который подойдёт под конкретную презентацию. Это может ВПП, аэропорт, поле брани, водная гладь и т.д.

Генерал_Дрозд 15.10.2016 - 23:49
Тема: Вращающаяся подставка TAMIYA - Доработка

Вот тут вот сделана попытка что-то "презентовать" по описанной технологии.
http://general-drozd.livejournal.com/84143.html
не понятно, правда, насколько удачно.
