Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет

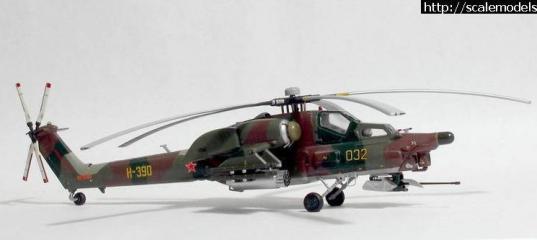

Выношу на ваше обсуждение модель третьего экземпляра Ми-28 - вертолета Ми-28А.
Набор Italeri не очень удачный. Не смотря на достоинства (аккуратные внутренняя расшивка и наружная имитация клёпки), в нём хватает ошибок, упрощений и упущений.
Изготовителем набора был предложен вариант вертолёта, представленый во время авиационного праздника в Тушино (если я правильно понял). Фотографий прототипа в интернете нашёл мало. Ещё меньше - качественных. В результате их анализа сделал ряд доработок:
  Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет
- спилил все бородавки, имитировавшие мелкие лючки, и заменил их самодельной травлёнкой;
- той-же травлёнкой заменил фары;
- изменил форму выступающих элементов на передней части корпуса;
- основательно переделал воздухозаборники;
- доработал контейнеры ПТУР (комплекс "Штурм-В") и блоки Б-8В20А (НУРС С-8);
- переделал вилку заднего колеса и все колёса;
- исправил провисание лопастей несущего винта;
- доработал втулку рулевого винта;
- сделал ещё несколько мелких деталей и небольшое уточнение расшивки.
Красил аэрографом. Использовал краски REVELL, грунт и лак TAMIYA.
Декали использовал родные (итальянские) и "Бегемота".

Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет
Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет
» Информация о статье
Просмотров: 7626
Опубликовано:
Aldream в 26.02.2008 - 19:00
Расскажите пожалуйста поподробнее, что за пистоны, где брать, из чего сделаны (медь, латунь?), какого диаметра бывают?

Пистоны - это как заклёпки, но со сквозным отверстием. Размеры бывают разные. Использовались в производстве печатных плат для радиоаппаратуры. Раньше. Сейчас очень редко.

В моём случае - это латунные трубочки диаметром 1.1 мм и длиной 3 мм. Развальцевал на сверле до диаметра 1.3 мм. Посадил на слой двухкомпонентной шпатлёвки из которой, после полимеризации, вырезал основания труб блоков НУРС.
Andy87 в 26.02.2008 - 19:12
Модель очень красивая,и аккуратная.Задняя стойка Шасси действительно свободно вращающаяся.Надеюсь её не клеили,и можно повращать.Данная модель являеться копией звёздовской (точнее наоборот).Собирал такую звёздовскую,модель довольно приятна...Вообщем отличная работа,успехов в будующем :)

С Уважением :)
Aldream в 26.02.2008 - 19:47
Шасси действительно свободно вращающаяся.Надеюсь её не клеили,и можно повращать.

Именно так. Ось вилки - игла для шприца. Посадочная втулка - из тамиевской двухкомпонентной шпатлёвки. Отверстие большего размера заполняется шпатлёвкой и в неё втыкается игла. Через сутки игла выдёргивается - втулка без люфта готова (технологию разработал сам :). Ось вращается туго, но свободного вращения здесь и не требуется.

Так же сделаны оси рулевого винта и пушки.
Thunderbolt в 27.02.2008 - 00:00
Шасси действительно свободно вращающаяся.Надеюсь её не клеили,и можно повращать.

Именно так. Ось вилки - игла для шприца. Посадочная втулка - из тамиевской двухкомпонентной шпатлёвки. Отверстие большего размера заполняется шпатлёвкой и в неё втыкается игла. Через сутки игла выдёргивается - втулка без люфта готова (технологию разработал сам :). Ось вращается туго, но свободного вращения здесь и не требуется.

Так же сделаны оси рулевого винта и пушки.
Пойдёт. Спасибо. Возьму на вооружение. Таким образом можно крепить пулеметы и пушки на консолях. И вернуть на место только после покраски(не везде, но всё же).
Ещё раз спасибо.
С уважением Thunderbolt.
Чёрный в 31.08.2008 - 22:12
Тема: Re: Italeri 1/72 Ми-28А (Mi-28A) - Ударный вертолет
Отличная модель!!
Мне очень нравится!!
Особенно точное соответствие цвета!!
Здорово!!
Но меня беспокоит два (даже 3) момента
1. крылья. Они у Ми-28 насколько я видел наклоненны, а не параллельно земле. В инструкции даже нарисовано вроде.
2. шасси. Они у Ми-28 на всех его изображениях, что я видел наклоненны, а не перпендикулярны земле.
3. воздухозаборник. Он точно не правильной формы насколько я могу судить по фотографиям.

Но до чего же хорошо покрашена!!!!!
Мне она всё равно нравится больше моей!!!
Aldream в 31.08.2008 - 22:38
Спасибо.
Теперь по моментам.
1. наклон есть. Хотя с углом может быть пожадничал - не было подходящего фото (приклеил, когда начинал сборку - 10 лет назад :-).
2. поленился отламывать - видимо зря (см. выше).
3. а с этого места прошу подробней..
Чёрный в 31.08.2008 - 22:50
возможно я называю воздухозаборником т, что им не является
но вот оно должно выглядеть так





в общем эти штуковины сбоку от двигателей.
Они сужаются (или расширяются). И не заходят в корпус, как в модели от Звезды.
Плюс если смотреть спереди на вертолет, то внутри будет видно 3 решетки. А если собрать по инструкции то в только две.

Возможно я жестоко ошибаюсь и запорол свою модель.
Но у себя я стачивал саму эту штуку, передвигал эти решетки, чтоб приблизить к фотографии. И уменьшил ширину на несколько миллиметров
Alexandr-n в 31.08.2008 - 23:16
но вот оно должно выглядеть так
На этом фото "крыша" Ми-28Н, у него конфигурация воздухозаборников действительно отличается от Ми-28А :)

Или может быть Вы говорите о форме и конфигурации экранно-выхлопных устройств (ЭВУ), что по бокам от обтекателей двигателей? Их форма конечно не идеальна в имеющихся моделях, но все равно довольно похожа на прототип, "дух" его передает :)
Чёрный в 31.08.2008 - 23:23
вот именно про них (ЭВУ) я и говорю))
меня просто смутило, что они "утоплены" в корпус обтикателей. и что только 2 решетки.
вот это мне не понравилось и я переделывал.
хотел докапаться до истины)))
Aldream в 31.08.2008 - 23:26
Или может быть Вы говорите о форме и конфигурации экранно-выхлопных устройств (ЭВУ), что по бокам от обтекателей двигателей? Их форма конечно не идеальна в имеющихся моделях, но все равно довольно похожа на прототип, "дух" его передает :)

Точно так и я решил.
