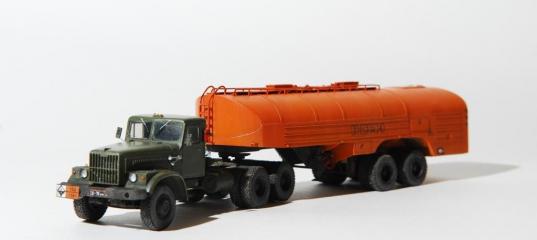

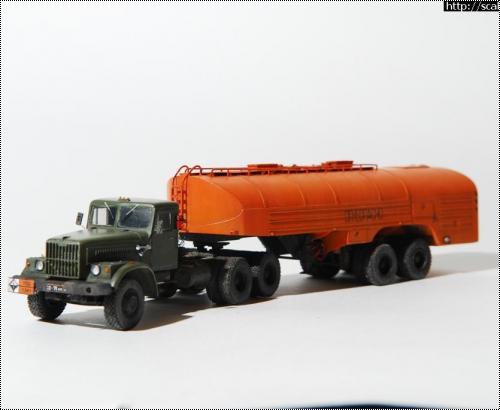

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

Всем привет! Идея построить ТЗ-22 возникла давно, но воплощена с большими муками (об этом в статье) только сейчас. Хочу включить данный аппарат в состав диорамы аэропорта, где будет воспроизведено обслуживание гражданских ВС с использованием большого количества техники, персонала, строений и прочих аэродромных прибамбасов.

Наборы

Набор от E-klass был приобретен задолго до появления тягача КраЗ-258 от ARMORY и на сей день представляет собой откровенные дрова. Бочка из набора мне в корне не понравилась и была заменена бочкой от ARMORY вместе с колесами для тягача от этой же фирмы. Сборка самой бочки прошла гладко и без особых проблем – копийность и проработка деталей выше всяких похвал! Из доработок – добавил отсеки под инструмент по бортам и баллоны под гидравлику для гидроподъемников прицепа со шлангами из проволоки.

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

С тягачом же предстояла битва намного более затяжная… Начал с рамы – ее необходимо укоротить, т.к. она длиннее на 15 мм! (сверялся с техописанием на КраЗ-258). Разрезал раму на 3 части и убрал лишние сегменты. Раздатку отрезал от рамы и доработал до копийной конфигурации (по техописанию), также изготовил заднюю крышку на коробке и дополнил карданом между коробкой и раздаткой (в наборе не более чем пластиковый шпинек прямоугольной формы). Мосты по сути изготовил заново на основе родных, добавив барабаны тормозов, нижние чашки редуктора моста, сами редукторы взяты от набора ЗиЛ-131 ICM, из этого набора взяты все карданы, т.к. родные годятся только в мусорное ведро. Вообще, если повторять мой подвиг с этим КраЗом, настоятельно рекомендую запастись парочкой наборов ЗиЛ-131 от ICM и использовать как доноры запчастей для КраЗа. Переднюю балку взял от набора ЗиЛ-130 Танкограда, дополнив ее вакуумниками тормозов и рулевой тягой. Из подручных материалов были изготовлены: усилитель рулевого управления, амортизаторы передней подвески, подножки кабины (кусок травленки и продавленным шилом рельеф). Баллоны сжатого воздуха за кабиной взяты из набора ЗиЛа. Топливные баки доработал горловинами и трубками перелива из проволоки.

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

Кабину оснастил огнями автопоезда на крыше и зеркалами с кронштейнами из проволоки. Само зеркало – кусочек фольги-самоклейки, так оно выглядит более убедительно. Крылья разрезал вдоль для уменьшения их ширины. Кожухи фар дополнил ребрами из проволоки. Сами фары рассверлил, добавил лампочки из литника и вклеил родные рефлекторы. Повторители поворотов из литника, покрашенные оранжевым лаком Tamiya. Приборную доску взял из Зиловского набора, сиденья срезал, уменьшил их высоту. Посадил фигурку водителя от Hasegawa, добавил двушку минералки из прозрачного литника, дабы утолить жажду знойным летним днем и талон на ГСМ.

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

Окраска и тонировка

Красил акрилом от Mr Hobby, затем глянцевый лак под деки, затем полуматовый. Тонировку начал смывками из масляной краски, сильно разбавленной тиккуриловским растворителем. Грязь – измельчённая пастель, закрепленная жидкостью Wilder Fixer (по запаху обычный Уайт-спирит). Фильтры и высветления – на бочку и кабину нанес точки масляной краски и растер кистью, обильно смоченной в растворителе. Получились вполне реалистичные разводы от ГСМ и выгорания основной краски на солнце.
После приклейки колес к тягачу и бочке вертел, крутил модель для оснащения ее необходимыми мелочами и тонировки. Добавил колодки на бочку от Brengun, дворники на тягач, огнетушители, проводку от тягача к бочке выполнил из скрученной медной проволоки. Обшарпанность краски выполнил металликом dark iron. Регистрационный номер и табличка маркировки – деки от Урала ICM.

В заключении хочу сказать, что несмотря на откровенные дрова изходника модели тягача, работа над моделью ТЗ-22 доставила огромное удовольствие, особенно ближе к завершению работы.

По сравнению с предыдущей моей работой – тягачом КраЗ-255 этого же производителя, эта работа – большой шаг вперед, особенно в технике тонировки.
Огромное спасибо Сергею Фальшину за фотосъемку готовой модели. Всем приятного просмотра!
С уважением Александр Коновалов.


E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22
E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22
E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22

E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22 E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22



» Информация о статье
Redstar_72 в 27.01.2014 - 18:58
Работа очень понравилась!
Единственное - на некоторых фото декали "Огнеопасно" вроде как не облегают как следует рёбра жёсткости. А на других вроде и нормально...
Alexander Konovalov в 27.01.2014 - 19:33
Немного не прижалась по ребрам дека - высокий рельеф, несмотря на приварку жидкостью Set.
Bubnov в 27.01.2014 - 21:24
Кстати, Е-Класс делал бочку не ТЗ-22 (как писал на коробках ), а АТЗ-22 "Азовобщемаш"-а . Не такая уж и плохая , мне кажется . Так что из той заготовки можно ещё одну "бочку" сделать. Только тягач придется поискать.
Beloruss в 28.01.2014 - 00:03
Тема: E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22
Очень живо смотрится!
Хорошо сделано!
Alexander Konovalov в 28.01.2014 - 03:13
[quote="Bubnov"]Кстати, Е-Класс делал бочку не ТЗ-22 (как писал на коробках ), а АТЗ-22 "Азовобщемаш"-а . Не такая уж и плохая , мне кажется . Так что из той заготовки можно ещё одну "бочку" сделать. Только тягач придется поискать.
У модели этой бочки недоработка серьезная - база тележки сильно разнесена и колеса не так близко друг от друга стоят, как на фото. Да и сами покрышки там другие - без большой переделки не обойтись.
Bubnov в 28.01.2014 - 08:41
Да, дорабатывать придеться, тут без вариантов.
А с колесами можно здесь посмотреть, может пригодиться :

http://acemodel.com.ua/forum/viewtopic.php?t=4934&start=0&sid=6474e80dd4d8dd36dc5fab2 305201d64
Oleg83tt в 28.01.2014 - 17:13
Тема: E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22
Смотрится очень классно.
Voskman89 в 29.01.2014 - 21:54
Тема: E-klass/Armory 1/72 Аэродромный заправщик ТЗ-22
супер. работа оч. понравилась
kuper_spb в 03.06.2014 - 01:43
Тема: E-klass/Armory 1/72 Аэродромный запра...(#7043) - обсуждение
Супер, очень круто! Работаю в аэропорту, тема авиакеросинщиков очень близка)
Хоть я только человек свежий в моделизме, все таки дам немного инфо (если стремитесь к копийности в части авиатопливообеспечения в ГА)):
Должен быть бортовой (гаражный) номер тягача, доп.обозначение ТС-1 на бортах бочки (увидел только на корме), на кабине шасси - сейчас обязательно устанавливают проблесковый маяк (водитель включает его при движении), на видимую часть передней панели (на КРАЗАХ - верхняя часть лобовых стекол) - наносится надпись красным цветом "проезд перед машиной не загораживать". На модели тягача черно-белые (вроде старые армейские) номера, на ТЗ 22- соверменные гражданские московские (какая легенда? в аэропорте используется аэродром совместного базирования, и тягач одолжили в аренду у вояк) Я номера вешать бы не стал, т.к. в аэропортах зачастую АТЗ (и современные ТЗА) вообще не имеют гос.номеров, т.к. не выезжают на дороги общего пользования.
Согласно табличке ДАПОГ (1381) автомобиль и полуприцеп перевозят фосфор желтый (а не авиакеросин), - это жестокая шутка декалей ICM, которой снабжаются все модели топливозаправщиков этого производителя.
Бочка у вас в хорошем сохране, такую найти сегодня - подарок (мы все почти порезали, две крайние ждут своего часа на тех.дворе).
По мат.части бочки вдаваться не буду, докопаться можно и до столба, виден труд, работа достойна, тем более в 1:72 (который я даже в стадии изкоробки не освоил))).
Если надо могу walkaround ТЗ-22 сделать)
alekom в 03.06.2014 - 09:57
Тема: Re: E-klass/Armory 1/72 Аэродромный запра...(#7043) - обсужд
Супер, очень круто! Работаю в аэропорту, тема авиакеросинщиков очень близка)
Хоть я только человек свежий в моделизме, все таки дам немного инфо (если стремитесь к копийности в части авиатопливообеспечения в ГА))://///
По мат.части бочки вдаваться не буду, докопаться можно и до столба, виден труд, работа достойна, тем более в 1:72 (который я даже в стадии изкоробки не освоил))).
Если надо могу walkaround ТЗ-22 сделать)

Спасибо!! Интересная информация!! А валк конечно будет интересен!!! В продаже трудно, может конечно, найти ТЗ-22, но в закромах думаю, много ещё лежат не собранные, по причине малой информации..

Да ещё... Модель конечно суперская получилась!! Найду, тоже, такой краз,, соберу)
