Trumpeter 1/72 Strv-103C – Безбашенный швед

Приветствую уважаемых коллег!
Представляю свою последнюю работу, построенную в рамках ГБ «Железный капут» - модель шведского безбашенного танка STRV-103C в 72-ом масштабе. О самой шведской черепахе и процессе ее постройки, подробно написано в соответствующей ветке форума. Поэтому в статье отражу лишь основные моменты.


Trumpeter 1/72 Strv-103C – Безбашенный швед

Исходный материал:

  • Модель - Trumpeter STRV103 c MBT (07298)
  • Фототравление - Eduard STRV 103C S-Tank (22098)
  • Точеный ствол - Armo 72781
  • Фары и стоп-сигналы Elf
  • Фигурка командира - Model-Miniature


Не считая установки эдуардовского травления (тоже, еще то удовольствие) перечислю доработки:

  • Все ручки скобы заменены на проволочные;
  • Трос позаимствован у Леопарда от Dragon, на трос изготовлен буксировочный крюк. На корме танка из проволоки сделаны крюки крепления троса;
  • Т.к. в своем наборе Trumpeter дал два экземпляра (варианта) командирского люка, то в рабочем экземпляре прорезал отверстие, а из запасного вырезал крышку люка. Открыл командирский люк, снабдив его уставными кронштейнами. На крышку люка сделал из травления резиновую «галошу» для сбора пулеметных гильз;
  •  Срезал все пластиковые трубкоимитаторы на корпусе и заменил их «настоящими» трубками (иглы от шприца, латунная трубка) ;
  • Шанцевый инструмент (или просто лопаты) – спаяны из проволоки двух диаметров и жести ;
  • У пулемета заменил ствол (иглы от шприца разных диаметров) ;
  • Изготовил три светомаскировочные фары. Для придания большей схожести с прототипом, на головные фары от Elf наклеил шайбочки;
  • Головные приборы наблюдения (водитель и командир) – застеклены DVD-диском (зеленоватого оттенка) ;
  • Триплексы. Изготовил из обрезков травления и проволоки крышки. Четыре перископа сделал с открытыми крышками, их застеклил вставками из DVD-диска (синего оттенка). Остальные триплексы сделал с закрытыми крышками;
  • Сделал крышку для бокса наружного телефона ;
  • Передние и задние боковые катафоты изготовлены из фольги, которую покрыл прозрачной лаковой краской (белой, красной, оранжевой) ;
  • Из фольги от пачки сигарет и тонкой проволоки сделал 8 «брезентовых» ремней, - боковые щитки-кронштейны для «водоплавательных» труб и крепление топоров ;
  • Антислиповые накладки – шкурка 500-ка фирмы 3M ;

Trumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный швед
Окраска: базовая – Gunze, камуфляж нанесен кисточкой (краска Valejo Model Color). Грязнение – химия Ak Interactive, пигменты – MIG.
Trumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный швед
Trumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный швед

Виньетка

Поскольку шведская черепаха создавалась для отстрела из засады прущих на Швецию орд советских танков, то решил поместить ее в естественную среду – т.е. в засаду на границу. Для обозначения места нужен был шведский пограничный знак, - в поисках фотографии оного перерыл интернет. В результате на виньетке воспроизвел наиболее часто встретившийся мне в происках вариант – каменный тур с водруженной на него плитой, на которой выбиты реквизиты знака. Танк разместил в «самовырытом» окопе за бруствером. Пушка черепахи снабжена зарядным автоматом, доступ к кассетам которого осуществляется через два люка расположенных под кормовыми навесными баками. Между этими же баками, расположен лючок, через который очень забавно выбрасывается гильза после выстрела. Для отражения этой особенности танка, изготовил три гильзы(обточенная латунная трубка) и сложил кучкой за танком.
Trumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный швед
Полянку засаживал недавно приобретенной полуфабричной электростатической сажалкой, деревья – слегка подкрашенный неизвестный китайский производитель.
Trumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный шведTrumpeter 1/72 Strv-103C – Безбашенный швед
Trumpeter 1/72 Strv-103C – Безбашенный швед
Спасибо за внимание!



» Информация о статье
b737 в 21.06.2013 - 15:07
Танкист как надо. Вы его в 72 масштаб переведите, а то на фотках он как в 35-ом. И всё встанет на место. Модель отличная.
makskm в 22.06.2013 - 07:42
Reysen

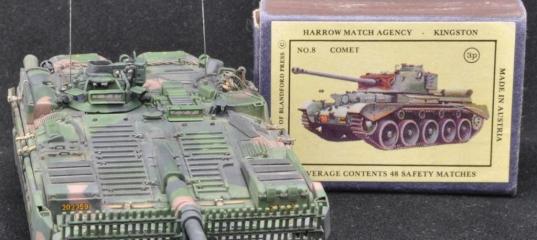

Коробок правда отличный :mrgreen: Специально приобретен на ебэй для демонстрационных целей :lol:

Еще раз хочу поблагодарить уважаемых коллег за добрые слова и конструктивную критику
GFO в 22.06.2013 - 10:44

А вот гильзы можно было бы немного затонировать(хоть пастелью). Я думаю после выстрела и прибывания в казеннике они немного утратили первозданный блеск латуни.
Ничего не утратит - байки это теоретические. И стреляют не черным порохом шоп копоть и нагар были. Вы бы еще про цвета побежалости задвинули бы :) Утратить блеск они могут только во времядлтельного складского хранения


#
Хломос в 22.06.2013 - 10:56
Это что бы как то разговор поддержать :grin: ?

На диорамке гильзы выглядят как будто - только из токарного станка. Смотрим на оба приведенных снимка оригинала, сравниваем, находим 10 отличий...

В конце-концов это дело автора, мое дело предложить :wink:
pavka-s в 23.06.2013 - 13:08
Смотрим на оба приведенных снимка оригинала, сравниваем, находим 10 отличий...
Предположу, что на снимках гильзы сделаны из малоуглеродистой стали, а не латуни. Поэтому и имеют серый оттенок.
BaburJhan в 24.06.2013 - 12:06
Тема: Trumpeter 1/72 Strv-103C – Безбашенный швед
Красиво. :)

P.S. А зачем на танке спереди забор?
Wild Weasel в 24.06.2013 - 13:32
Тема: Re: Trumpeter 1/72 Strv-103C – Безбашенный швед
P.S. А зачем на танке спереди забор?
противокумулятивная решетка :wink:
#
Birger-Jarl в 24.06.2013 - 17:06
Тема: Trumpeter 1/72 Strv-103C – Безбашенный швед
Работа прекрасная.
Только есть МАЛЮСЕНЬКАЯ ошибочка. Дорожные мильные столбы не такие.
makskm в 24.06.2013 - 18:05
Birger-Jarl
Если что, я за дорожный мильный знак даже не заикался...
И возможно я ошибаюсь, но вроде сейчас в Швеции метрическая система?
Но вдруг уважаемый Birger-Jarl в Швеции живет или все-все про нее знает, - поэтому вопросы:
Birger-Jarl
А какие в Швеции дорожные мильные знаки? И чему равна шведская миля?
Oleg83tt в 04.07.2013 - 00:03
Тема: Trumpeter 1/72 Strv-103C – Безбашенны...(#6423) - обсуждение
К Шведской технике с детства дышу не равнодушно... Танк класс.
