Обзор Artwox 1/350 Варяг - Китайская реинкарнация

Уважаемое сообщество моделистов! Несмотря на то, что "Варягов" здесь было уже много, не могу не поделиться своими впечатлениями от свежеприобретенного набора от Artwox крейсер "Варяг" в масштабе 1/350.  Как всякий уважающий себя судомоделист, не смог не обратиться к данной модели.

Сначала закупил деревянную палубу от того же Artwox, точеные мачты и набор стволов от Maser-Models. Уже потом увидел анонс Artwox о новом полном наборе и решил его-таки приобресть (за что отдельное спасибо магазину SOGA-miniatures и Дмитрию Баеву лично). Итак, приступим к вскрытию ;-):

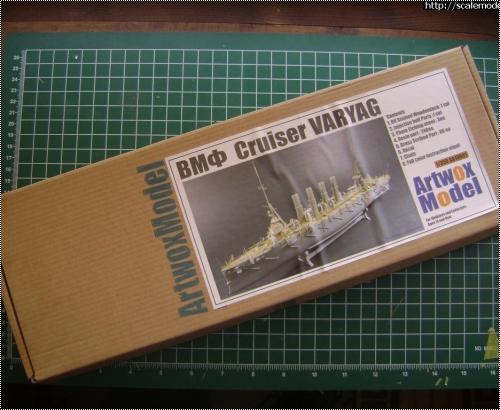

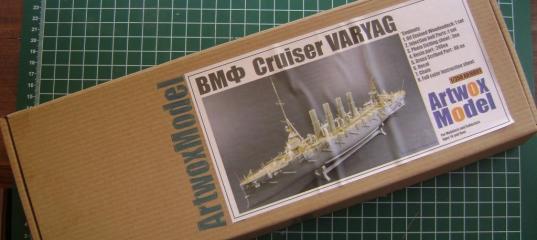

Коробка из плотного картона, практически исключающая повреждение содержимого. Внутри две половинки корпуса из серого пластика (насколько я понял, это Звездовский Варяг - кроме них его вроде никто не делал).
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
В связи с тем, что мой опыт моделиста на сегодняшний день невелик (клеил пластик еще в школе лет много назад - Потемкин, Аврора, Арктика, Тайгер, Ройал Соверен, 4 эсминца - все что мог найти на просторах нашей необъятной в те времена), могу сказать, что пластик меня откровенно порадовал. Если-бы не последующее содержимое коробки, был-бы просто счастлив собрать модель в таком корпусе. Сходимость и литье отличные. По сранению с этим свежеприобретенный "Бородино" откровенно разочаровал.

Палуба

...оценка отлично. Сравниваю с уже купленной палубой от того же Artwox на пластиковый "Варяг". Как говорят в славном городе Одессе - две большие разницы (сверху/слева - ранешняя палуба, ниже/справа - из коробки)
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Сложилось ощущение, что доски "родной" палубы более масштабные - поуже, почаще и покороче. Прожжены неглубоко (а то на броненосце Ting Yuen, который я сейчас делаю, вся палуба от того же Artwox при попытке приклеить ее рассыпалась мало того что на отдельные полоски, так еще и на отдельные доски
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация ).
Удивила якорная цепь - та, что выше - это из набора с палубой. Нижняя - которая идет в комплекте. На мой не особо искушенный взгляд - как будто вторая цепь в масштабе 1/700. Вам судить...шкала линейки снизу в мм, в отличие от клетки, которая полдюйма на полдюйма.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация

Смола

...впечатление двоякое. Качетво отливок - выше всяческих похвал.
Боевая рубка, катера, шлюпки...
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Правда внутри шлюпок могли-бы добавить рыбины :-(, а так даже привальный брус есть!
Лафеты и тумбы орудий (тумбы вполне масштабные в отличие от звездовских, насколько я понял из обсуждения на этом ресурсе)
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Якоря и особенно петли рымов к ним :-o
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Вентиляторы - это просто песня! :-o
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Кнехты и мелкие детали, пирамидальные световые люки
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Скуловые кили...  Дымовые трубы - каждая представлена 2 частями (не нужно будет масок при окраске). Единственное, чего я совсем не понял - зачем в комплекте 4 шлюпбалки из смолы.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Выполнены отлично, вот только смысл их присутствия от меня ускользает. Есть же самая вкусная вещь в этом наборе : .

Травление Нет, ТРАВЛЕНИЕ! :-o

Это что-то с чем-то. Я думал, что самое ажурное и тонкое травление у Эдуарда. Я ошибался! Данное в наборе - просто фантастика.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Смотрите сами - около трети деталей даны полутравом. Те же блоки, например, даны со сложением 2-3 слоев.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Наклонные трапы - это нечто необыкновенное - боковые ребра (по-моему косоуры называются у сухопутных лестниц) даны с ОВАЛЬНЫМИ ОТВЕРСТИЯМИ!
Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Третья пластина травления - очень толстая, на глаз с полмиллиметра толщиной. Это палуба (причем предлагается ее сделать с подкреплениями по бортам). Соответственно нет проблемы с деталями, которые выше уровня палубы при наклейке просто деревянной палубы на пластик.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация На фото (это вид снизу) есть данные полутравом посадочные места для лестниц внутренних люков
Обзор Artwox 1/350 Варяг - Китайская реинкарнация - ваще шедевр на мой взгляд!
Теперь то, что немного портит впечатление от набора - точеные детали. Artwox здесь похоже не очень сильно выступил. Вот мачты
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация (выше из набора, ниже - Мастер-Моделс). Особенно удручает длина типа в масштабе. Ну и подчеркивает мастерство Мастер-Моделс (такая вот тавтология).
Остальная точенка неплохая. Расфасована по куче отдельных пакетиков, иначе перепутать - токо так.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация

Декаль

Порадовала декаль -  (извиняюсь за качество картинки, лучшего добиться не удалось)
Обзор Artwox 1/350 Варяг - Китайская реинкарнация
2 андреевских флага это ОК, и без того можно найти, но грузовые марки по фор- и ахтерштевню - зачОт!. Особенно понравился намек на цвет надводного борта будущей модели - 2 верхние грузовые марки черные ;-).

В заключение - инструкция

8 страниц цветных фото формата А4. Очень подробно все освещено - и отдельные детали-сборки и более крупные узля и планы.
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация Обзор Artwox 1/350 Варяг - Китайская реинкарнация
Ну вот как то так. Прошу сильно не кидаться табуретками, это все ж таки мой первый опус на данном ресурсе.
Хотел добавить еще небольшую ложку дегтя: ходовая рубка и короба световых люков даны монолитными смоляными конструкциями с легким намеком на рельеф. Причем самих ставень световых люков в травлении нет. Поэтому сам жду заказанное травление от WEM - хочу сделать в результате действительно достойную модель
Обзор Artwox 1/350 Варяг - Китайская реинкарнацияОбзор Artwox 1/350 Варяг - Китайская реинкарнацияОбзор Artwox 1/350 Варяг - Китайская реинкарнация
Готов ответить на вопросы if any (пардон за мой французский).





When contacting retailers or manufacturers, please mention: you learned about their products on ScaleModels.ru!

If you want to send us your production items for review - feel free to contact us.
» Информация о статье
Лучшая публикация - март 2013
http://scalemodels.ru/articles/6134-obzor-Artwox-1-350-varjag---kitajjskaja-reinkarnacija.htmlЛучшая публикация - март 2013
varjag2009 в 13.08.2013 - 16:42
Я пока с "Варягом " тоже подзастрял...заковырялся с чертежами, строю пока "Диану" из бумаги...
Поликарпов в 22.08.2013 - 22:24
Продолжаю разбираться с "Варягом". Выяснилось, что 47-мм Гочкисы с катеров стояли под вельботами. Заодно оказалось, что баркасы на крейсере разные: по правому борту 16-весельный, по левому - 14-весельный. Собственно, это и в составе корабля прописано, но вот сопоставил в одном масштабе бортовые фоторафии с разных сторон - действительно, баркасы разного размера. Якоря китайцы дали все типа Холла, но стоп-анкор и верпы у "Варяга" были адмиралтейского типа.
Пытаюсь разобраться с походной укладкой разборного крана для запасного якоря - Катаев пишет, мол, на крыше ходовой рубки. Там, вообще-то, нактоуз стоит, из-за чего даже ограждение бронзовое, равно как и крыша боевой рубки... И туда стальной кран весом под тонну? Пока на этой крыше вижу только укладку механического семафора, который можно посмотреть развернутым на правом крыле мостика во время встречи императора в 1901 г. на Кронштадском рейде. Чем дальше в лес, тем толще партизаны...
Походу - станки орудий не белые и не желтые, а банально серые. Орудия никто не красил - оне "покупные изделия", как их привезли в Америку из России на пароходе "Владимир Савин", так и установили на строящийся крейсер. Кстати, на раскрашенной фотографии "Варяга" из знаменитой серии кораблей РИФ издания 1903 года их именно серыми и нарисовали. Так что не зря они на ч/б снимках по тону отличаются и от белого корпуса, и от желтых вентиляторов.
YuraVS в 23.08.2013 - 05:49
Походу - станки орудий не белые и не желтые, а банально серые.
В литературе пишут, что цвет палевый (типа тамиевского wooden Deck tan)
Орудия никто не красил - оне "покупные изделия", как их привезли в Америку из России на пароходе "Владимир Савин", так и установили на строящийся крейсер.
Наверное Вы правы. Но вроде бы на тот момент в РИФ отсутствовал уставной серый? Корабли красили либо по Викторианской (черно-бело-желтой) либо по средиземноморской (белой) схеме?
Поликарпов в 23.08.2013 - 08:29
В литературе пишут, что цвет палевый (типа тамиевского wooden Deck tan)
Помните, в какой именно литературе и как именно пишут? А то я пока дословно такого текста не нашел (может быть, плохо искал).
Наверное Вы правы. Но вроде бы на тот момент в РИФ отсутствовал уставной серый? Корабли красили либо по Викторианской (черно-бело-желтой) либо по средиземноморской (белой) схеме?
Для кораблей целиком - да, хотя незадолго до этого в годы Русско-Турецкой войны их красили в серый цвет. Но применение этой краски не было прекращено с введением викторианской окраски. Так, в "шарой" цвет красились лафеты десантных орудий, выгородки жилой и батарейных палуб, кладовые, 6-дюймовая полоса по низу надстроек и машинных отделений, шлюпки внутри ниже банок и т.д. Так что нет оснований предполагать полное "уничтожение" серого цвета.
olimpix в 26.08.2013 - 02:33
Т.е. теоретически на Варяге надстройки имеют внизу серую 6-дюймовую полосу?
YuraVS в 26.08.2013 - 07:18
Не нашел где читал про палевый лафет :oops:
Но вот фото - чисто механически я пипеткой взял образцы цветов полосы и лафета - они разные. Полоса темнее:



#
Поликарпов в 26.08.2013 - 09:32
Не нашел где читал про палевый лафет :oops:
Но вот фото - чисто механически я пипеткой взял образцы цветов полосы и лафета - они разные. Полоса темнее:
Я бы все-таки не доверял результатам такого рода испытаний ч/б фотографий. Полоса может быть и светлее, и темнее, и такой же - зависит от освещения и фактуры краски (более/менее матовая). Орудия поставлялись уже окрашенными с завода, на корабле полосы накрашивались совсем другой краской и в другой стране даже. Лафеты орудий выглядят более глянцевыми.

Т.е. теоретически на Варяге надстройки имеют внизу серую 6-дюймовую полосу?
На фотографиях "Варяга" видна полоса, в табеле "Снабжения судов флота красочными материалами на 1899 год" говориться, что она должна быть 6-дюймовая и шарая. Следовательно, скорее всего, имеют. А ватервейсы и плинтусы по тому же табелю - умбра со свинцовыми белилами (т.е. коричневые неизвестной светлости, но темнее палубного настила точно).
Вообще, копание в "Варяге" дает массу каких-то странных открытий, которые на моделях никто не воплощает (хотя я однозначно не первый любитель этого корабля). Скажем, похоже, что головки якорных шпилей были из полированной бронзы (а вовсе не белые, как я полагал раньше), равно как и головки кнехтов (которые вовсе не сплошные, а таки полые). "Нашлись" штурвалы лебедок у шлюпбалок для ручного спуска шлюпок, некий загадочный мелкий якорь, принайтованный к 3 дымовой трубе по правому борту (запасной от катера?). Но не нашлись пока приборы целеуказания для 75 и 152-мм орудий на верхней палубе (а это не мелкие штуки), дальномерные станции и эл. фонари освещения палуб. Зато нашлись две (разборные?) шлюпки-двойки в форме прямоугольного ящика на рострах за 2 трубой, хотя в составе корабля они вообще не прописаны... Что это и где на них посмотреть подробнее - не понял пока. Обнаруживаются некие загадочные решетки на надстройках, еще хрень какая-то. В общем, копать не перекопать.
Вельботы и прочие катера окрашены не так, как я предполагал изначально и как их все делают. Как минимум, вовсе не "деревянные" сплошь они внутри, да еще снаружи несут ширстречные полосы цвета своего борта (шлюпки левого борта - красные, правого - зеленые).
olimpix в 26.08.2013 - 12:58
Где же достать вот этот табель то, "Снабжение судов флота красочными материалами на 1899год"
Поликарпов в 26.08.2013 - 13:25
Где же достать вот этот табель то, "Снабжение судов флота красочными материалами на 1899год"
Таблица из него (т.е. самое интересное - что как красить) приведена была в книжке про броненосец "Петр Великий".
[url=http://postimg.org/image/svuw3hqo5/][/url]
Еще по сети ходила ссылка на скачивание вот такой книжки: Бирилев А. "Справочные сведения по малярному делу в применении к окраске военных судов", 1884 год. Книжка полезная, но, увы, ссылка уже не работает. Может у кого есть электронная копия? Там тоже таблички есть хорошие.

P.S. Не следует ли последние страницы перенести в тему про крейсер "Варяг"? А то от обсуждения собственно китайского набора мы немножко отошли уже.

Хотя и по этому набору можно сказать немало "теплых" слов. Он лучший на сегодняшний день, но отнюдь не хороший с точки зрения соответствия прототипу. Например, весьма спортивно выглядят танки для пресной воды (под мостиком которые) с отлитыми под ними огроменными смоляными хреновинами, которые в оригинале были колесными станками пушек Барановского.
VESKER в 01.12.2013 - 00:50
Еще по сети ходила ссылка на скачивание вот такой книжки: Бирилев А. "Справочные сведения по малярному делу в применении к окраске военных судов", 1884 год. Книжка полезная, но, увы, ссылка уже не работает. Может у кого есть электронная копия? Там тоже таблички есть хорошие.
Вот есть немного о военно-морском деле :cool:
