Звезда 1/72 Миг 1.44

Всем доброго времени суток! Хотел-бы представить всем мой 9-ти месячный труд: Российский многофункциональный истребитель Миг - 1.44, увы, так и не поставленный на серийное производство! Думаю, особо углубляться в информационные данные прототипа нет смысла, так как о нем информация в сети имеется, пусть и небольшая.



Модель была приобретена совершенно спонтанным образом, можно сказать по совету самого продавца модельного магазина. Буквально в тот же вечер и было положено начало этому, на мой взгляд, долгострою. Изначально задумывалась сборка с малюсенькими доработками в виде расшивки и пары конструктивных моментов, но вышло совершенно иначе.
При постройке руководствовался советами таких гуру моделизма как DimaADA и Avcooper, за что им отдельное спасибо :)Ну а также и всей информацией, которую можно было нарыть в интернете. Из двух вариантов, которые предлагает инструкция, было решено выбрать борт 01, так как, на мой взгляд, он наиболее корректен.
В данной статье я решил не просто выложить окончательный вариант своей работы, а полностью описать процесс строительства, всех доработок и тонкостей. И так, погнали! :)

Кабина

Для данной модели имеется кабина в смоле от НеОмеги, но, увы, по стечению обстоятельств доступ к ней был получен уже после склейки носовой части фюзеляжа, посему на момент сборки кабины просто доработал своими руками кое-какие моменты, а именно, ремни и рычаг катапульты, окрашивалось все на тот момент кистью, так как аэрографа у меня еще не было.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

Ниши шасси

Данный элемент было решено основательно доработать: сделал проводку и гидравлику на основе тех фотографий, которые имелись в сети, а также по аналогии модели коллеги DimaADA.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

Сборка фюзеляжа

Доработал турбокомпрессор, сделал необходимые перегородки. Разделил левый и правый каналы.
Звезда 1/72 Миг 1.44
Детали фюзеляжа стыкуются между собой более чем хорошо, но все же без помощи шпатлевки никак не обошлось, замазал все щели, зашлифовал.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44



Расшивка

По большей части расшивку пришлось почти полностью прорезать, так как "Звезда" нанесла всего лишь около 30%, где-то она дана не совсем верно, пришлось замазывать и перерезать заново. Эту операцию я, можно сказать, как раз и научился делать на данной модели, и если с консолями еще куда ни шло - все проще простого, то вот с фюзеляжем пришлось конкретно попотеть, в итоге после почти месяца стараний худо-бедно, но кое-что все-таки получилось.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

Кили и пилоны

По окончанию мучений с расшивкой сразу же приклеил верхние и нижние кили, а так же ПГО.
На пилонах предназначенных для подвески вооружения были доработаны петельки, на которые и выполняется подвеска.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Так же в этот момент были приклеены и сопла, дело потихоньку двигалось к покрасочным работам.

Покрасочные работы

Модель задул в два слоя тамиевской грунтовкой. Ложится грунтовка более, чем прекрасно.
Звезда 1/72 Миг 1.44
Попутно решил доработать некую пирамиду, которая находится позади пилота, в смоле она предусмотрена, в коробочном варианте ее нет, а оставлять пустоту посчитал не совсем корректным.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

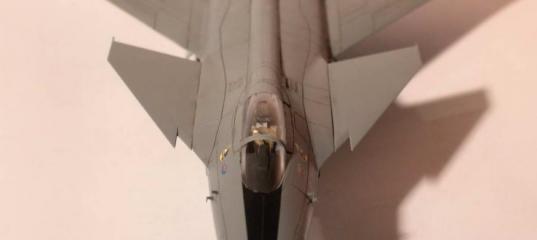

Приклеил фонарь, заделал все швы, наложил маски и еще раз сверху прошелся грунтом. После сделал прешейдинг. Верх задул нейтральным серым.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Низ - голубой авиа.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Дальше взялся за сопла... для того, чтобы приблизить более-менее цвета к необходимым пришлось намешать из того, что было в наличии... для имитации титановых жаропрочных накладок в алюминий добавил немного вороненки, для имитации жженного металла в вороненку добавил чуть черного, самолет в принципе летал мало, соответственно, и нагара должно быть немного. Ну и внутри сопла покрасил белым. Также попутно заменил носовую антену на самодельную из медицинской иглы. Ну и покрасил в темно серый нос, и оконцовку килей и консолей.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

Шасси, антеннки и прочая мелочевка

На передней стойке шасси шток заменил на иглу от шприца. На всех стойках была доработана проводка. Антенки были переделаны из проволоки, так как в пластике не особо смотрелись, а также сделал с нуля более мелкие антенки, их "Звезда" в наборе решила не делать. Также были сделаны из тянутого литника разнообразные антенки на ПГО, крыле и килях.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44

Лак и декали

Модель была покрыта глянцевым лаком от тамии, потом нанесены декали и второй слой глянца, после смывка и матовый лак от ревелла.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Ну и как полагается после всех необходимых операций склеил все в единое целое. С приклейкой всякой мелочевки намучился будь здоров, но опыт получил бесценный.
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
Звезда 1/72 Миг 1.44 Звезда 1/72 Миг 1.44
В итоге данной постройки было изучено много новых операций в моделизме, а именно таких как смывка, прешейдинг, нарезание расшивки, ну и самое главное - это работа с аэрографом. Было набито немало шишек, в целом оцениваю работу на 4 с минусом, так как есть косяки и с той же расшивкой, и с покраской, и со смывкой. Столкнулся с такой проблемой, как манка, как ее избежать уже знаю, на этой модели ее, чтобы увидеть надо приглядеться, но все же она есть.
В целом судить вам, товарищи коллеги, по счету это моя пятая модель, но первая, над которой я так серьезно и долго работал. Опыта по написанию данных статей у меня нет, посему прошу не пинать за некорректность оформления.
Еще раз благодарю за помощь коллег DimaADA и Avcooper! Всем пис! =)



» Информация о статье
lemon_archer в 22.01.2013 - 13:37
avcooper
Спасибо, Андрей, за отзыв! и за помощь и просвящение! :mrgreen:
w33zing в 22.01.2013 - 13:38
Мне сейчас стыдно, что я лавры Дениса краду. :mrgreen: Лента действительно отличная.
Конструктор в 22.01.2013 - 13:42
Ты только уточни что у Су и у МиГов эти трубочки могут быть таки разных цветов
Да не Никит, стандарт все-таки у нас есть :wink: . А про американцев ничего не могу сказать, ну кроме того конечно, что у них тоже есть какие-то свои стандарты в этом деле.
DimaADA в 22.01.2013 - 14:27
При постройке руководствовался советами таких гуру моделизма как DimaADA
Какой из меня гуру?! :oops: :oops:

Замечания на будущее:

Обращаю внимание на работу со шпаклевкой. Есть места, которые не достаточно хорошо отработаны. Очень бросается в глаза стык на верхней поверхности фюзеляжа в месте стыковки носовой части:

#

Нужно больше внимания уделять выведению стыков.
Еще учти на будущее, что всевозможные лючки не могут так сильно выделяться (так рельефно) на поверхности истребителя.

#

В данном случае тебе нужно было сточить его до одного уровня с остальной поверхностью. Про топливные трубопроводы в передней нише Паша уже сказал.

Расшивка в некоторых местах получилось слишком глубокой. Но ты это уже и сам понял и на будущее у тебя уже есть опыт. У меня, кстати, тоже первый серьезный опыт нарезания расшивки был примерно такой же - "траншейный":

# #

Ну и еще хотелось сделать замечание по поводу того, что блестит все сильно. Что то матовый лак у Ревела никудышный:(

Однако не смотря на замечания, а также принимая во внимание, что это твоя первая серьезная работа, считаю что модель удалась.
В целом поздравляю с завершением работы и желаю удачи и терпения в твоем новом проекте с Ка-50Ш.
w33zing в 22.01.2013 - 14:35
Матовый лак у валехи отличный, как бы ни костерили этого производителя. И сатин классный. А вот глянец у тамии лучше!
avcooper в 22.01.2013 - 14:38
Какой из меня гуру?! Embarassed EmbarassedДима, Привет! Согласен с Юрой, что ты гуру, а вот про второго гуру в статье не согласен! :???:
w33zing в 22.01.2013 - 14:57
Какая разница кто гуру? У вас двоих уровень выше, значит тут вы - магистры йодовые. :mrgreen:
stelmakh в 22.01.2013 - 15:09
Тема: Звезда 1/72 Миг 1.44
Удачная модель получилась. Сам прототип конечно страшноват, но это не к автору работы претензия))))) Из придиризмов только да очень маленьких. Возле воздухозаборника лишняя смывка не удалена, хотя это может быть и подтек какой-нибудь грязи. И внизу шов не полностью заглажен. Последним, кстати, сам страдаю... А вот мелочевка всякая выше всяких похвал!
lemon_archer в 22.01.2013 - 15:15
DimaADA
Все по полочкам, весьма конструктивная критика, на будущее все советы будут учтены, Дим! И опять же спасибо за помощь в постройке, без тебя было бы все гораздо скуднее :smile:

w33zing
Я такого же мнения придерживаюсь, все относительно, и мне еще очень далеко да уровня этих матерых профи :smile:

stelmakh
Насчет смывки так и есть, небольшой подтек, в глаза не бросается, но он все-таки есть. Спасибо за отзыв!
Petr1 в 23.01.2013 - 01:05
Тема: Звезда 1/72 Миг 1.44
Очень понравилась ваша работа!
