Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3

Представляю Вашему вниманию третью (и заключительную) часть перевода статьи японского моделиста Масы Нарита (Masa Narita) о постройке модели самолета F-15E Strike Eagle фирмы Tamiya в масштабе 1/32. Саму статью на английском можно найти Здесь



Итак, продолжаем...

Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194658_F15_14_1.jpg Для того, чтобы установить основные стойки шасси, надо подрезать эту деталь
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194658_F15_14_2.jpg Так как резиновые шины легко притягивают пыль, устанавливать их на диски лучше прямо перед окончанием сборки
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194658_F15_14_3.jpg Щель между носовой частью и фюзеляжем. Низ с этой стороны не так уж плох
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194659_F15_14_4.jpg Как и с другой стороны. Но...
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194659_F15_14_5.jpg Приклеена створка шасси
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194660_F15_14_6.jpg Работа идет на коробке с платочками!
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194660_F15_14_7.jpg После нанесения матового лака я замаскировал части фюзеляжа и нанес аэрографом Alclad2 Dural Aluminium (Дюралюминий). Решение какую часть красить первой было сделано исходя из стойкости нанесенной краски к маскировочной ленте. Я думаю, что маскирование матовой поверхности лучше, чем маскирование поверхности, окрашенной металликом
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194661_F15_14_8.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194661_F15_14_9.jpg Вставил сопла без клея, внатяг
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194661_F15_14_10.jpg Перевернул фюзеляж и установил в пазы вертикальное оперение. Тоже обошелся без клея. Белый выглядит слишком ярким, с ним нужно будет что-то сделать!
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194662_F15_15_1.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194662_F15_15_2.jpg GBU-10 окрасил в Mr. Color 38 (оливковый). Хотя акрил XF-62 от Tamiya - хорошая матовая краска, она становится темнее после нанесения на нее черной смывки эмалью. Знайте, что удалить эмаль полностью не удастся
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194663_F15_15_3.jpg Хорошя медь от Alclad II
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194665_F15_15_4.jpg Узлы крепления покрасил кисточкой эмалью Titanium silver от Tamiya
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194666_F15_15_5.jpg В инструкции указано окрасить черным, хотя лучше воспользоваться декалью
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194666_F15_15_6.jpg Окраска остальной мелочевки. Пригодятся некоторые декали от набора для вооружения от Hasegawa
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194667_F15_15_7.jpg Это - второй крупный недостаток этой модели. Большая щель в верхней части стыка фюзеляжа и носа
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194667_F15_15_8.jpg Ее надо устранить! Развел шпаклевку от Tamiya растворителем Mr. Thinner от Gunze. И залил ею щель
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194667_F15_15_9.jpg А с этой стороны еще хуже!
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194668_F15_15_10.jpg Повторяем...
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194668_F15_16_1.jpg Если наклеить маскировочную ленту непосредственно на декаль, то она может приклеиться к ленте и сняться вместе с ней. Поэтому между ними положил кусочек бумаги
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194669_F15_16_2.jpg Пора начать хирургическое вмешательство!
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194669_F15_16_3.jpg Для того, чтобы зачистить небольшой участок, я сделал специальные инструменты из куска пластика
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194670_F15_16_4.jpg С помощью двустороннего скотча приклеил наждачную бумагу к пластику. Я сделал пилки с зернистостью 320, 600 и 1000
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194670_F15_16_5.jpg В результате зачистки я решил удалить линию расшивки с этой стороны
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194671_F15_16_6.jpg А с другой стороны - оставил. Очень тонкой пилкой от Hasegawa прорезал линию. По шпаклевке резать расшивку очень трудно
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194671_F15_16_7.jpg Выглядит неплохо. От линии не осталось и следа
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194672_F15_16_8.jpg После окраски
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194672_F15_16_9.jpg После нанесения матового лака заметить что-либо здесь можно только если внимательно приглядываться
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194673_F15_16_10.jpg С этой стороны тоже хорошо получилось. Смывку эмалью сделаю позже
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194674_F15_16_11.jpg Чтобы сделать имитацию отражателя между прозрачной пластиковой деталью и законцовкой крыла можно положить кусочек фольги
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194674_F15_16_12.jpg Вырезал из фольги кружок и приклеил его
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194675_F15_17_1.jpg На "стеклянные" поверхности нанес красный лак от Tamiya. Чтобы приклеить их воспользовался Extra Thin Cement от Tamiya
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194676_F15_17_2.jpg Хороший блеск
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194676_F15_17_3.jpg Для того, чтобы правдоподобно окрасить прозрачные детали нужно аэрографом несколько раз нанести тонкий слой лака. Интервал между окрасками должен быть более 5 минут
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194677_F15_17_4.jpg Выглядит отлично!
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194677_F15_17_5.jpg Установил прозрачный рассеиватель в фару и приклеил его Extra Thin Cement от Tamiya
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194678_F15_17_6.jpg Очень удобный инструмент
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194679_F15_17_7.jpg Шпаклевка на след от толкателя-> Срезание линий стыка пресс-форм ножом-> Зашкуривание-> Восстановление затертых линий-> Сборка-> Белая грунтовка-> Нанесение масок-> Окраска аэрографом-> Смывка черной эмалью-> Удаление излишков смывки-> Нанесение декалей-> Окраска серебряной краской-> Конец
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194679_F15_17_8.jpg Отличное смоляное кресло от Cutting Edge
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194680_F15_17_9.jpg Хотя для сборки кресла от Verlinden потребовалось много времени (как показано в первой части), оно в заднюю часть кокпита не влезает - слишком широкое. Я решил в первую кабину установить от Cutting Edge, а во вторую - кресло от Tamiya с пилотом.
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194681_F15_17_10.jpg На задней части смоляного кресла нет направляющих. Срезал направляющие с Тамиевского кресла и установил их с самодельными деталями из пластика Evergreen
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194681_F15_17_11.jpg Тамиевское кресло дополнил кислородным баллоном от Verlinden, проводами и полосками пластика от Evergreen
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194682_F15_17_12.jpg Кресла от Tamiya и от Cutting Edge издалека выглядят одинаково. У Cutting Edge хорошая деталировка для передней кабины, которая хорошо просматривается
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194682_F15_18_1.jpg Окраска акрилом от Tamiya
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194683_F15_18_2.jpg Смывка эмалью
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194683_F15_18_3.jpg Удалил излишки смывки и прошелся сухой кистью светло-серым цветом. После этого неплохо пройтись сухой кистью уже с эмалью того же цвета - например, эмаль XF-57 поверх акрила XF-57.
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194684_F15_18_4.jpg Завершил нанесением слоя матового лака
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194685_F15_18_5.jpg Тот же самый подход, что и к креслам. Окраска акрилом
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194686_F15_18_6.jpg Завершенная окраска
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194686_F15_18_7.jpg Смывка эмалью
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194688_F15_18_8.jpg Сухая кисть, слой матового лака. Что-то не выглядит достаточно матовым. Нужно еще потрудиться
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194688_F15_18_9.jpg После нанесения аэрографом белой краски Mr. Color, сделал смывку
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194689_F15_18_10.jpg Оставшаяся эмаль придает деталям отличный вид
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194690_F15_18_11.jpg Нанес декали и окрасил металлические части эмалью "Titanium silver".
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194691_F15_18_12.jpg Продолжаю работать на коробке из-под бумажных платков. На этот раз, для защиты покрытой матовым лаком поверхности от царапин использую кусок ткани
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194692_F15_18_13.jpg Подвеска вооружения
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194657_F15_18_14.jpg Перевернул, установил кресла в кабину, приклеил фонарь. ВСЕ! Сборка продолжалась более 40 дней, на нее ушло почти 60 часов рабочего времени

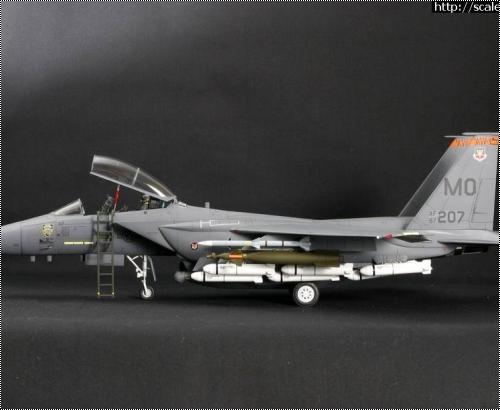

Фотографии готовой модели
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194705_F15E_002.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194706_F15E_003.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194707_F15E_004.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194708_F15E_005.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194709_F15E_006.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194710_F15E_007.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194711_F15E_008.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194712_F15E_009.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194713_F15E_010.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194714_F15E_011.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194715_F15E_012.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194716_F15E_013.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194717_F15E_014.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194718_F15E_015.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194718_F15E_016.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194719_F15E_017.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194720_F15E_018.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194721_F15E_019.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194722_F15E_020.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194724_F15E_021.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194725_F15E_022.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194726_F15E_023.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194727_F15E_024.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194728_F15E_025.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194729_F15E_026.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194730_F15E_027.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194732_F15E_028.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194733_F15E_029.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194736_F15E_030.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194737_F15E_031.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194738_F15E_032.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194739_F15E_033.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194741_F15E_034.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194742_F15E_035.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194743_F15E_036.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194744_F15E_037.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194745_F15E_038.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194746_F15E_039.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194748_F15E_040.jpg Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194749_F15E_041.jpg
Tamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194703_F15E_042.jpgTamiya 1/32 F-15E - Что ему стоит Игл построить...Часть 3: 1356194704_F15E_001.jpg
