Как сделать корпус парусника - Картон вместо дерева

 Привет всем, извините, что отнимаю у вас немного времени, но разрешите представить вашему вниманию, на базе одного из моих картонных проектов, приёмы работы с картоном. Забегая вперёд скажу что до конца доделать его так и не получилось. После годичной сборки появились немного другие интересы, и поэтому покраску и такелаж пришлось отложить в долгий ящик. А недавно выпросили у меня его именно в том виде, в котором он есть т.е. не крашенный, пришлось подарить.

Немного об истории создания этой модели

Как я сказал ранее, времени от разработки чертежей, которые сдул из интернета (из за срока давности вспомнить с какого сайта качал не имею возможности), распечатал, при помощи линейки и большой тетради в клеточку увеличил в 2,5 раза, отсюда и приблизительный масштаб 1/150, до создания того, что вы видите прошло около года.
Судно собиралось, как говориться, без единого гвоздя, т.е. здесь нет ни одной посторонней детали, кроме картона – 0,75 мм., ватмана для черчения, тетради в клеточку, куска газеты и клея ПВА. Так же были использованы в качестве инструментов – линейка, ножницы, карандаш, набор надфилей, набор минисвёрел и шариковая ручка.

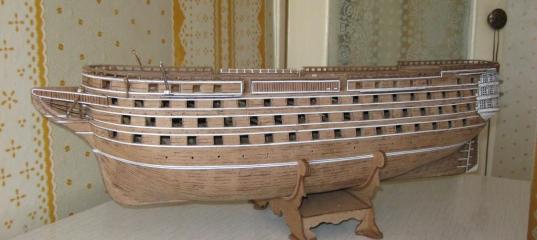

Технические характеристики – длина от бака до юта 73 см., высота от киля до фальшборта на корме 24 см., ширина по верхней деке включая фальшборты 21 см., вес 3 кг. 860г, количество деталей около 12000.

Приёмы и некоторые секреты

Самое сложное было начать (увеличить, перенести на картон, вырезать и собрать силовой каркас из шпангоутов).
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Здесь, на этих снимках мы видим постепенное заполнение килевого шпангоута поперечными рёбрами. Помимо этого размечалась и ставилась имитация нижних деков, они же служили рёбрами жёсткости между шпангоутами.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Кормовая раковина одна из самых сложных задач в разработке силового каркаса судна. Пдробных чертежей небыло, воссоздавал можно сказать по эскизам.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Основание палубы и фальшборта с последующей их оклейкой картонными досками.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Самый интригующий процесс (получится или нет) оклейка бортов, разметка портов, вклейка портовых рам.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Доработка корпуса мелкими деталями.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Доработка корпуса более мелкими деталями.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Доработка корпуса совсем мелкими деталями.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Разная мелочь, на которую ушло больше всего времени, вне палубы.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева
Мачты скручивать из бумаги, без какого-бы то нибыло твёрдого сердечника, не так уж сложно, как может кому-то показаться. Сложнее скрутить 120 орудий, чем 4 мачты.
Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дереваКак сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева



Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дерева Как сделать корпус парусника - Картон вместо дереваКак сделать корпус парусника - Картон вместо дерева
Примерно на этой стадии проэкт был заморожен и впоследствии подарен.
Надеюсь, кому-то пригодятся кое-какие мои, и не только, приёмы и техника изготовления кртонных моделей.
