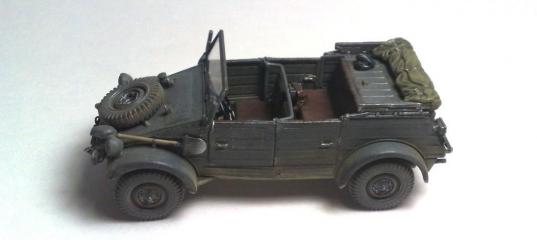

Tamiya 1/48 Kubelwagen Type 82

 Доброго дня, уважаемые моделисты. Хочу представить на Ваш суд праведный свою первую модель, которую я собрал как одного из персонажей будущей диорамы, а посему никакого «постамента» для нее не делал, да она в нем и не особо нуждается

Итак, приступим.
Tamiya 1/48 Kubelwagen Type 82
Модель Kubelwagen Type 82 1/48 ранней версии производства Tamiya в комплекте с двумя довольно интересными пилотами, которых, к слову сказать, я собирать не стал, так как диорама, на которую планируется установить данное чудо автомобильной промышленности итак изобилует действующими персонажами от ICM.
О самом автомобиле, думаю, говорить не стоит, так как во всемирной паутине достаточно информации.
Tamiya 1/48 Kubelwagen Type 82
Изначально прототипом был выбран автомобиль из роты пропаганды люфтваффе с номером WL-358126, однако за отсутствием иной информации о нем, кроме данной фотографии из Бундесархива, а так же в связи с тем фактом, что данный «аппарат» на момент действия диорамы находился совсем в другом месте, пришлось от него отказаться.
По вышесказанным причинам решено было собрать автомобиль «Noname» с принадлежностью люфтваффе (основным действующим лицом диорамы будет BF-109F2), а именно штабную машину.

Теперь о самой модели с точки зрения новичка. Так как это моя первая законченная модель (в работе остается тот же «Мессер»), то сравнивать мне особо не с чем, поэтому мое суждение будет чисто субъективное.

Качество пластика и литье модели просто отличное, нет облоя, недолива и утяжин (а если и были, то я их просто не заметил :)). Стыковка деталей меня просто поразила, все великолепно сходится и стыкуется при минимуме обработки, о чем можно судить по нижеприведенной фотографии (собрано без клея).
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Проработка деталей достаточно качественная и за отсутствием здравого модельного «фанатизма» по деталировке и 100%-му соответствию оригиналу, я думаю, вполне удовлетворить любого новичка как я, а при желании, «допиливать» придется немного.

Ну вот собственно и мой «запил»:
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Для начала я решил сделать работающими фары, для чего высверлил в них полость под светодиод и канал для проводки. От платы кнопок старого мобильного телефона отпаял два диода, к которым присоединил тонкую проводку от того же телефона, вставил все это хозяйство в фары и закрыл крышкой.
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Сделал педали и дроссель (на этом фото его, к сожалению, не видно), здесь же расточил «кабель-канал» к капоту. Вырезал и сделал работающим капот (в наборе он дан единой деталью без возможности его открыть), сымитировал ручку. Толщина листа капота оказалась великовата, пришлось сточить края для масштабности.
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Под капотом сделал двигатель, без претензий на копийность и соответствие оригиналу, а лишь затем, чтобы скрыть за ним элементы питания фар и «рычаг» включения оных.
В итоге получилось что-то похожее на правду:
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Сделал работающими передние двери, к сожалению, из-за малого масштаба и еще меньшего опыта не смог сделать петли там, где они должны быть на самом деле, пришлось просто снизу воткнуть направляющий стержень, а сверху положить пластинку вместо петли. На дверь со стороны водителя повесил сумку, в которую вложил гаечный ключ, сделал инструментальный ящик. Около правой двери сделал еще один ящик (фото к сожалению не осталось), непонятного мне предназначения (делал по фото), но судя по всему для саперной лопатки (хотя зачем бы, при наличии лопат на бортах?).
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Приборную панель просто нарисовал на предложенной заводом изготовителем, добавил проводку к панели, на бак бензофильтр, рулевой вал. Из медного листа, толщиной примерно 0,1 мм (содран с печатной платы) сделал защелки-упоры лобового стекла.
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Покрасил сиденья в нестандартный цвет, так как предполагается что это штабной автомобиль и герр-офицер должен кататься с комфортом, а не сидя на брезенте, что мне кажется недалеко от истины (но даже если это и не так, то будем считать, что я пожертвовал реалистичностью ради зрелищности и своего маленького каприза). На передних сиденьях сделал распорки из того же листа меди (их будет видно на фото ниже). Покрасил брезентовый тент. Возился с ним долго, так как он никак не хотел становиться глухим матовым и все равно предательски блестит :(
Сделал концы ремней крепления тента и пряжки на них (тоже не сфотографировал сразу, но на фото ниже так же будет видно).
Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Выхлопные трубы высверлил и покрасил по написанной здесь на стайте технологии с пастельными мелками. Ну и соорудил проводку к задней фаре, стеклоочистителям и сигналу.
Собрал все это в кучку и покрасил эмалями Tamiya, кое где Аканом и металликами Звезда-Супер, использовались лаки Tamiya, Акан и Футура.
Ну и собственно соединил всю эту «кучу запчастей» во единый «организм», приварил немногочисленные декали, сделал фильтр маслом, смывку химией AK Int. и жженой умброй, немножко сухой кисти, сколы (которые честно говоря у меня плохо получились :( ) и испачкал все пигментами Tamiya и Мастер-Пигмент.
Tamiya 1/48 Kubelwagen Type 82
Добавил для зрелищности трос на «клыки», повесил портупею с кобурой на оружейную стойку (в связи с отсутствием винтовок) и кинул фуражку на багажник (кобуру сначала вверх ногами повесил, потом переделал). В итоге получилось вот это «чудо-юдо»:
 Tamiya 1/48 Kubelwagen Type 82  Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82Tamiya 1/48 Kubelwagen Type 82

Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82Tamiya 1/48 Kubelwagen Type 82  Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82

Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82  Tamiya 1/48 Kubelwagen Type 82  Tamiya 1/48 Kubelwagen Type 82  Tamiya 1/48 Kubelwagen Type 82

Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82

Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82 Tamiya 1/48 Kubelwagen Type 82
Ну, и фары таки горят…  И небольшой экспромт…
Tamiya 1/48 Kubelwagen Type 82Tamiya 1/48 Kubelwagen Type 82
Конечно в моей работе хватает косяков (фары замылились, например, ну и по окраске тоже полно недочетов) и недоработок (можно было перепилить крепления лопаты, дверные ручки, нанести маркировку на бензобак и т.д.), но все-таки свою программу минимум, при постройке первой модели, я считаю, выполнил. Как итог: считаю данный набор идеальным для новичка (у меня на постройку ушло 2,5 недели при 3-х часовой работе в сутки)!  Спасибо всем, кто помогал мне советами на форуме!
Каску и бронежилет надел, можно кидать помидоры :lol:

P.S. Прошу извинить меня за качество фотоматериала в связи с отсутствием хорошей оптики приходится фотографировать на телефон.

» Информация о статье
http://scalemodels.ru/articles/5436-Tamiya-1-48-Kubelwagen-Type-82.html
crusader в 13.07.2012 - 23:28
Тема: Tamiya 1/48 Kubelwagen Type 82(#5436) - обсуждение

Да, отлично! Впечатляет! Кроме реалистичной модели еще и фигурки получились живыми. Прекрсно измазюканное пузо . Еще и подбор цвета по кожу кресел получился. Чем красили? Сколько не стараюсь сам подогнать цвет - все равно не то! Так что снимайте бронежилет, а надевайте костюм - ордена вешать будем! :-)
illustrator в 14.07.2012 - 00:23
Тема: Tamiya 1/48 Kubelwagen Type 82
Спасибо.
Сиденья красил эмалями Tamiya в 2 слоя, 1-й XF-9, второй (выпуклые части) Х-9, потом тонировал пигментами и пастелью.
alli_s в 14.07.2012 - 04:08
Просто нет слов , с огромным уважением .
Redstar_72 в 15.07.2012 - 11:30
Отлично! Так держать!
симон в 26.09.2012 - 15:22
Хороша! Очень понравилось запыление. Коллега, как делали сумку с гаечным ключом? С уважением, Симон.
illustrator в 10.10.2012 - 12:23
Тема: Tamiya 1/48 Kubelwagen Type 82(#5436) - обсуждение
симон, извините за поздний ответ, как то просмотрел ваш вопрос.
Сумку склеил из туалетной бумаги, крепление для нее - капроновая резинка, а гаечный ключ из толстой алюминиевой фольги (от банок с детским питанием).
