Как имитировать пулеметные ленты в масштабе 1/35 и меньше

Всем доброго времени суток. Столкнулся с проблемой создания довольно реалистичных пулеметных лент. Поиск дает либо очень трудоемкие и требующие уйму времени, либо не очень визуально эффектные способы. Предлагаю способ достаточно простой, и что главное, очень быстрый и визуально довольно реалистичный, главное, чтобы с большой лупой не рассматривали, хотя если постараться и потратить больше времени, то и с лупой можно

Технология изготовления

Что нам потребуется... наверняка сейчас у всех в доме компьютер, так вот, нам нужна шина, которая соединяет все элементы вместе.



Ровно отрезаем любой разъем, нам нужна сама лента. В комплекте к материнским платам идут 2 вида шлейфов, один толще, другой тоньше, можно в зависимости от калибра имитируемых боеприпасов использовать любую. Я использовал более тонкую, т.к. задача была подготовиться с запасами всякой мелочевки, которую набью в десантный отсек и имитировать пулеметную ленту с патронами калибра 7,62 от М-60 для постройки UH-1 Huey в 1/35.

Итак, по срезу, отступив примерно 1-1,5 мм. надрезаем изоляцию с обоих сторон шлейфа, важно не повредить сами провода. Оказалось, что в таких шлейфах используется медный одножильный провод примерно 0.2-0.3 мм, что довольно близко в масштабе к нужному весьма распространенному калибру 7,62.



После этого аккуратно, как-бы выщипывая кончик шлейфа, удаляем изоляцию. Вот что должно получиться.


 Дальше отрезаем уже по размеру гильзы... Получаем уже почти готовую ленту.

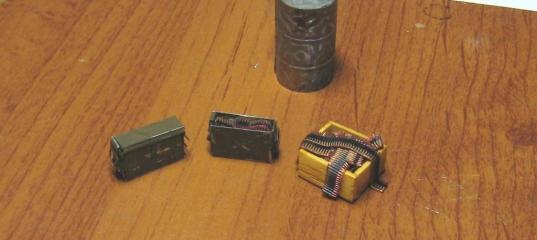

Теперь осталось только наложить маски и покрасить пули и гильзы, пули я красил акрилом медью, лучше использовать более темную, гильзы - латунь или бронза, если изоляция шлейфа не черная, надо будет покрасить и имитацию сочленений черный + немного пройтись темным металликом. Аэрографа у меня пока нет, то что на фото, я красил сухой кистью с применением 2х масок на каждую сторону (гильза-пуля), черный не оттенял. В ящики, либо на оружие крепить суперклеем, изоляция на шлейфе на модельный клей не поддается. Все это было создано часа за 2-3 (вместе с ящиком и цинками), не включая сюда мучительный суточный процесс ломания копий о другие методы...
Надеюсь, данный метод будет кому-то полезен.

С уважением...

» Похожие статьи Как сделать корабельные помпы своими руками? Как согнуть металлические скобы своими руками? Да запросто! Изготовление сеток — другой метод

Soosnik в 11.01.2012 - 08:30 Тема: Как имитировать пулеметные ленты в ма...(#4834) - обсуждение Спасибо! Отличная идея.

Blin203 в 11.01.2012 - 08:33 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Спасибо! Интересно!

Ruxum в 11.01.2012 - 08:47 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Просто и элегантно, спасибо, попробую воспользоваться... Несколько замечаний, если позволите: нам нужна шина, которая соединяет все элементы вместе. Эта шина зовется шлейфом и соединяет она приводы и Материнскую плату. Есть одно "но" - рассчитана она под стандарт IDE, который вроде как из оборота выходит (если еще не вышел). Хотя ее думаю пока еще можно найти если не в магазинах компьютерных, то на подобного рода барахолках и в комиссионках. в таких шлейфах используется медный одножильный провод примерно 0.2-0.3 мм Не всегда. В жестких на ощупь шлейфах - "одножилка", в мягких - многожильный провод и тоньше сам по себе. Первые как привило дороже.

Максим Былкин в 11.01.2012 - 08:59 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Спасибо, очень интересно. А на 48-ой масштаб подходящие шины есть))?

Сергей Чуканцов в 11.01.2012 - 09:00 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Шикарная технология - просто и результат хорош!

ft в 11.01.2012 - 09:07 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше вы кончики проволоки, так и оставили или каждый затачивали под форму пули ? и второе мелкая добавка таким образом можно имитировать , так же пустые( стрелянные) ленты.

vitaks в 11.01.2012 - 09:48 Всё гениальное просто. Сам никогда бы не додумался. Жаль только, что IDE шлейфы бывают не под любой калибр и масштаб :mrgreen: Но если пошевелить мозгами в этом же направлении, думаю, можно что-нибудь придумать. За идею спасибо.

Kerogaz в 11.01.2012 - 10:31 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Толково!

Schallmoser в 11.01.2012 - 10:39 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше очень изящная идея;)

suhov в 11.01.2012 - 11:59 а если еще отрезать не ножницами, а гильотиной (например старой, для резки фотобумаги, наверняка на антресолях у многих найдется), то можно процесс автоматизировать. по поводу снятия изоляции - у электриков есть замечательный девайс для этого. можно выставить глубину срезания и усилие надрезания изоляции - будет быстро и аккуратно. но снарядам и пулям нужна форма головки скругленная... а если взять насадку для гравера (керамическую) и в торце её сделать углубление нужной формы, получится инструмент для закругления "пуль". всяко будет лучше, чем прямой рез.... автору респект за необычный взгляд на обычные вещи!!!!

skystyle в 11.01.2012 - 12:41 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше гениально ))) автору 5 баллов

ft в 11.01.2012 - 14:42 причем здесь данный автор - сам процесс изготовления из шлейфа пулеметной ленты лежит на diorame.ru уже не первый год

Венедикт в 11.01.2012 - 15:33 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Долго ломал голову - как сделать, оказывается просто! +1

Древс в 11.01.2012 - 16:21 Тема: Как имитировать пулеметные ленты в ма...(#4834) - обсуждение А в 1/72 может получится?

avcooper в 11.01.2012 - 16:59 Спасибо за статью, хоть "мой" масштаб 1/72, но всё данная технология может пригодиться. но снарядам и пулям нужна форма головки скругленная а если взять насадку для гравера (керамическую) и в торце её сделать углубление нужной формы, получится инструмент для закругления "пуль". всяко будет лучше, чем прямой рез... и так каждую пулю?! :shock: А если нанести капельку краски или клея консистенции такой, чтобы облегала «пулю» тем самым закругляя ее? +1 :wink:

Зили-Боба в 11.01.2012 - 18:22 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Очень понравилась статья! Буду делать по такому способу... С уважением Зили-Боба.

Gans1979 в 11.01.2012 - 19:04 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше Отлично придумано ,спасибо,возьму на вооружение.

Sezare950 в 11.01.2012 - 19:11 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше По поводу скругления или заточки, надо экспериментировать, взял себе граверовальную машинку, буду пробовать. Думаю что-то близкое к окружности можно будет получить. Единственное но, закруглять надо будет ДО отрезания ленты, иначе обрубки проводов будут проваливаться, это уже попробовал. Либо как и написали краской, но с ней надо будет экспериментировать, что бы капель не было и не залепляла соседние патроны. На фото пули покрашены, но не везде она легла как надо. По поводу масштаба - для 72го скорее всего не очень подойдет, если только не имитация зарядов 20мм и выше. Для 48го еще терпимо. По поводу опубликованного где-то еще - извиняюсь за повторение, не нашел я этого, изобрел метод сам. Попробуйте в поисковике наберити, куча методов, но такого нет.

GFO в 11.01.2012 - 21:20 в мягких - многожильный провод и тоньше сам по себе Что мешает облудить и затупить пули как хочется? Жаль только, что IDE шлейфы бывают не под любой калибр и масштаб Под любой. Надо только поискать. Шаг шлейфов 0,6;1,25;2,5;5мм. Дальше с пропуском одной или нескольких жил...

Romanych в 11.01.2012 - 21:38 Тема: Как имитировать пулеметные ленты в масштабе 1/35 и меньше добрая, простая и старая идея. Сам делал такую ленту к своему НН-53 и СН-46 еще в 2003 году. Только я не снимал изоляцию.......будем иметь ввиду
