Делаем вентилятор из жести

Народ... Я иногда сам обалдеваю от того, что у меня иногда получается на выходе... Мне удалось сегодня сбацать из жести маленький, хрупкий, вентилятор с параметрами: димаметр 11мм, 24 лопасти, с размером лопасти у края диска в 1,4мм..Причём, это сделано не из заводского травла, а всё как нужно... на коленке и из баночной жести из под спрайта...

Правда, вышел у меня такой девайс со 2й попытки, пришлось усовершенствовать технологию, улучшать инструмент и изобрести удобную оправку, чтобы выставлять лопасти на нужный уголок не спеша, и контролируя процесс... Вышло это чудо!!!

Подопытный вариант — делаем двигательную установку к забавному фашистскому вертолёту поперечной схемы Focke Achgelis Fa 223 “Drache” 1.72.. Посмотреть можно здесь.
Но технология интересна, допустим, чтобы делать вентиляторы на германские движки, ну скажем BMW801 (Do 217 B&V141 Ju88 Fw190) размеры вполне сопоставимы даже на 72й масштаб.

Инструмент и материалы, необходимые для процесса

Жесть от кока-колы, спрайта и т.д. и т.п.
Циркуль советский, доисторического года производства -1шт
Нож резак - 1шт
Линеечка маленькая - 1шт
Пинцет - 1шт
Кусок ДСП - 1шт
Сверло 0,3мм -1шт
Обломок сверла 0,3мм - 1шт
Скотч модельный
Компутер с фотошопом и принтером (чтобы сделать тарфарет) - 1шт

Акуратность - много )))
Запас терпения -много )))
Раздолбайства - мало, вернее не должно быть в рецепте )))
Ну, и не пить вчера, чтобы руки не тряслись....

Первая попытка..

сделал я трафарет в фотошопе, с уголками и иголкой разметил центр и диск...
Как рисовать такие тонкие трафареты в шопе разговор долгий и не для этой короткой статьи, будем считать, что это умеет человек делать...
Делаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жести
Катастрофа подкралась незаметно.. 2 лопасти обломились...
Почему?.. Да потому, что 11мм круг для обламывания излишков циркулем нарезался уже после нарезки лопастей, а не до... Я думаю в этом дело - циркуль разболтал тонкие шейки лопастей по центру...

Второй подход к проблеме.. .

Во-первых, немного пристрелялся к задаче...

  1. понятно стало, что в трафарете нужно использовать каждую 2ю дырку, иначе очень мелко выходит... наметил центр и дырки по кругу..
  2. потом циркулем нарезал внешний круг 11 мм, на 50% глубины жести по ним будем обламывать круг
  3. аккуратненько слегка процарапал 3х мм круг - ограничитель по центру..
  4. использовал новое, очень острое полотно у ножа и жёстко контролировал прорезание лопастей - проходил каждый разрез по 2-3 раза...
  5. потом шлифанул всю заготовку, убрать заусенцы итд итп..
  6. потом тонкими маникюрными ножничками подрезал круг до дырок...
    Причём, самое главное при этом процессе - контролировалось прорезание каждой лопасти, она характерно щелкала и прогибалась при прорезании и было видно сразу, что прорезана лопасть хорошо, или плохо т.е. нужно ещё раз пройтись по резу ножичком....
  7. Аккуратно, не спеша, обломил по кругу излишки лопастей...
  8. Делаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жести Делаем вентилятор из жести

А вот теперь, самое интересное....


8. Оправка для выставления уголков лопастей - это просто доска ДСП с воткнутой в него обломком сверла 0,3мм. Причём главный смысл в том, чтобы сверло было скраю.
Этот большой кусок ДСП удобно ставить под любым углом , уже с закрепленной хрупкой деталью на направляющей - главное,  не трогая эту очень хрупкую деталюшку руками, а только пинцетом...
И далее.. Не спеша, прокручивать деталь по кругу, подлезая скраю пинцетом, и выгибая лопасти на нужный уголок....

Делаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жести

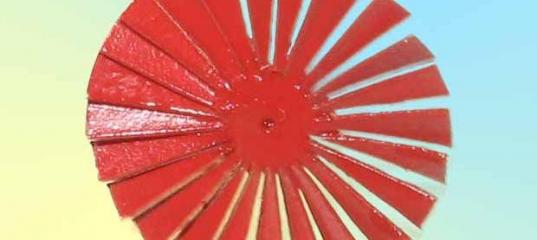

Ну, и окончательные стадии покраски и сборки...

Делаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жестиДелаем вентилятор из жести

В общем, даже такие мелкие и хрупкие деталюшки при правильном подходе и технологии, можно делать врукопашную... Это вполне реально. Затраты времени на создание вертушки с нуля - часов 5, если оправки и трафареты уже есть, делается - на раз - очень быстро, ну от силы - час..

Вотт так.... Enjoy



» Информация о статье
Просмотров: 13196
Опубликовано:
REDCAT в 16.11.2011 - 18:26
На вашем Хе178 не видно крыльчатки, фотки такие....

Так я и не спорю, я и сказал - нету под рукой нормальной фотки, но на этой хотя бы диаметр детали прикинуть можно. Саму крыльчатку постараюсь выложить вечером (если дите позволит добраться до компа).


а потом на маленькой детали (которую и в руках сложно держать) резать лопатки..

а зачем ее в руках держать? гораздо проще зафиксировать к поверхности для резки чем-то наподобие струбцины.


Я знаком, и работал с таким материалом как фольга доширачная, поэтому не изменил своего мнения.

Давайте отделим котлеты от мух - всмысле фольгу от доширачного пластика :)
фольгу я имел ввиду вот такую

[url=http://postimage.org/image/h4g5qbrcx/][/url]

от контейнера для еды, но понятно, что совсем малые диаметры, меньше 0,5 см удобнее делать из пластика, ну либо из жести (если вы конечно прорежете на ней крыльчатку, диаметром 4 мм) - т.е. из материала, имеющего определенную упругость.


Пивжесть в данном случае лучше

Именно из-за ее внутреннего содержимого :mrgreen: :mrgreen:
Лекарь в 16.11.2011 - 19:33
avcooper,
Спасибо.
Интересно, а толстая фольга от конфет "Стрела" пойдет?
EXPrompt в 16.11.2011 - 20:15


Давайте отделим котлеты от мух - всмысле фольгу от доширачного пластика :)
фольгу я имел ввиду вот такую


Ну я так и подумал, речь идёт о толстой жесткой фольге. И её имел ввиду.
Я то думаю как материал пивжесть лучше.
Это как раз тот материал, самый жёсткий и самый прочный, который ещё можно нормально прорезать резаком... Это и есть самые ценные свойства этого материала..

Добавлено спустя 12 минут 51 секунду:

Да и потом техника обламывания лопаток на внешнем радиусе проста и удобна...
лучше обрезка.....
для крупных масштабов, от 48-го и далее, пивная жесть тонковата, надо потолще.

Для 48, да пожалуй пивжесть тонковата... Тут Вы правы...
Ну а если материал у вас толще, техника обламывания лопаток в металле, уже не возможна.. согласен
С другой стороны у 48 масштаба есть бонус в виде больших размеров
Да и ещё важно металл какой... У пивжести алюмин, толстые банки могут быть уже из стали которая имеет другие свойства упругости итд итп...
steinhoff в 17.11.2011 - 21:29
А если использовать для 72-го масштаба металл от тюбиков из-под какого-нибудь крема или мази? Надо только в аптеке глянуть, что там по-дешевле. Там и металл по мягче, чем пивжесть, и режется хорошо, а как гнётся...
REDCAT в 17.11.2011 - 21:37
А если использовать для 72-го масштаба металл от тюбиков из-под какого-нибудь крема или мази? Надо только в аптеке глянуть, что там по-дешевле. Там и металл по мягче, чем пивжесть, и режется хорошо, а как гнётся...

Самое идеальное, Саш, это свинцовая фольга от старых советских тюбиков масляной краски... но ее сейчас - днем с огнем....
steinhoff в 17.11.2011 - 21:52
Во-во, я почти про неё и толкую.
Вот Лёша fishbed делал из тюбика решётки на "Томкэт":

http://scalemodels.ru/modules/forum/viewtopic_t_27630_start_100.html

Можно посмотреть ещё его "Крусэйдер", там он тоже использовал этот металл от тюбика ленинградского "Детского крема".
EXPrompt в 19.11.2011 - 11:38
Ну господа вы уже в изыски ударились...
Да, материал от тюбиков от совковых маслянных красок это не плохо.
Это всё здорово, но слишком редкий материал по нашим временам.
Пивжесть от кика-колы материал просто доступный, в любом магазине - навалом...

А потом я подчёркивал методы обработки разные, для разных металлов. И дело даже не только в резке ножом.
Дело в том, что на свойствах именно кика-кольной жести сделана технология вырезки циркулем окружности с последующим обломом по ней лопаток на заключтельных стадиях обработки...
Такая штука возможна с кика-кольной жестью благодаря именно её ствойствам пластичности. Жесть от киака-колы не пластична..

Насколько помню тюбики от масла в СССР делались из мягкого металла который просто резать, хорошо гнуть, но он металл там как раз пластичный, и облом лопаток невозможен по тем принципам как у меня в технологии.. Там нужно радиус прорезать, а это не технологично, можно сломать уже сформированные лопатки.

steinhoff а чем собственно кика-кольный металл вас не устраивает по свойствам?
Метал легкодоступен, в любом маге пару тройку банок кика-колы за дешево прикупить да не вопрос..
serg-m в 14.02.2012 - 15:58
Тема: Делаем вентилятор из жести
Да, методика интересная! И очень даже приемлемая, и особенно полезная для моделистов, увлекающихся гражданскими лайнерами. Ведь там лопатки вентиляторов реактивных двигателей, можно сказать, почти снаружи (ну уж точно хорошо просматриваются!).
Споры по поводу материала мне показались неуместными - у каждого могут быть свои предпочтения. И это хорошо, что каждому из нас доступны свои материалы, нравятся свои методы работы с ними. Куда важнее результат! А он здесь очевиден - вентилятор получился великолепный!
Но и свое мнение тоже хочу оставить. Я бы не стал обламывать концы лопаток (п. 7 второй методики), а просто после п. 6 положил бы заготовку на ровную твердую поверхность, и, надавив на границу лопасти прямым лезвием (2-3 мм) резачка, обрезал бы ее. И не страшно, если резачок выйдет за пределы одной лопасти и "зацепит" соседние, ведь их тоже нужно будет обрезать... Это снимает проблему пластичности материала, но и повышает риск ошибки - получения лопастей , неодинаковых по длине (однако частенько это не критично - концы лопастей могут быть спрятаны за другими элементами конструкции).
И еще: я бы не стал так заморачиваться над деталью, которую плохо видно, и уж тем более - совсем не видно, например, в длинном канале воздухозаборника, для этого можно использовать и более простые способы имитации лопаток.
Автору +
С уважением, Сергей
avcooper в 15.02.2012 - 00:08
Тема: Re: Делаем вентилятор из жести
И еще: я бы не стал так заморачиваться над деталью, которую плохо видно, и уж тем более - совсем не видно, например, в длинном канале воздухозаборника, для этого можно использовать и более простые способы имитации лопаток.
Например? расчертить на кругляшке, покрасить и сделать смывку?
serg-m в 15.02.2012 - 00:20
Например? расчертить на кругляшке, покрасить и сделать смывку?

То же вариант! Почему бы и нет? Главное, что бы потом, при "подсматривании" в воздухозаборник, создавалось впечатление, что там вентилятор! Могу предложить и такой вариант - найти фото вентилятора в канале или сделать его цветной рисунок, отмасштабировать, распечатать, наклеить на ту же сметанку и вклеить внутри канала. Не забудьте, что расстояние вклейки от среза ВЗ должно строго соответствовать масштабу!!! И тогда все будет Ок!
