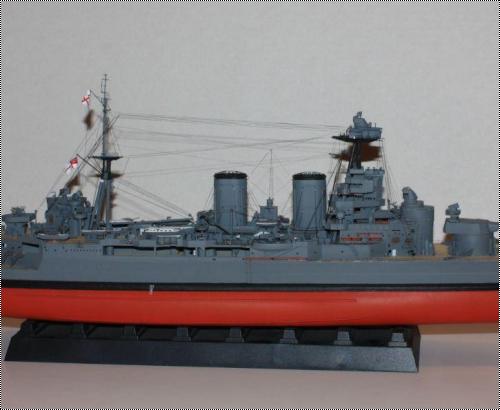

Полтора месяца как закончил "HOOD", уже кипит работа над "Richelieu", а руки написать статью дошли только сейчас. В галерее уже присутствует несколько замечательных моделей этого корабля, рискну добавить свою ложку (дегтя или меда - решать вам:-)) Моей целью было по возможности максимально исправить неточности Трумповского набора, а также освоить такую новую для меня грань моделизма как легкий ненавязчивый перепил:-)
Конечно же не обошлось без косяков, без этого никак, так что приветствую здоровую критику и жду ваших оценок моего творчества!
А теперь детально
Для начала - про сам набор. Честно говоря, был неприятно удивлен... Детализация довольно низкая, утяжины, толкатели, многие детали просто приходилось делать заново, в частности, шкафы для боеприпасов, коих несметное количество на палубе - на каждом имеется жирный след толкателя; сначала пытался шпаклевать и шкурить каждый - убил на это 2 вечера - но под конец все равно пришлось вырезать все заново из полистирола. Самое главное неудобство - это разделенный по ватерлинии корпус, сшивать его воедино - то еще занятие - шпатлевки ушло очень много и в конце концов результатом все равно остался недоволен. Мне кажется тем, кто хочет собрать корабль по ватерлинию гораздо проще отрезать ненужное, чем остальным потом мучаться сшиванием. В "Ришелье" корпус отлит одной деталью и я уж было обрадовался - взялись за ум - ан нет- "Рома" вышла опять с раздвоеным корпусом...
Источники
The Battlecruiser HMS Hood - An Illustrated Biography 1916-1941 Тэйлора
Anatomy of the Ship - Battlecruiser Hood
Сайт ассоциации фанатов Худа, особенно та его часть, где описываются все косяки трумповского набора и их огромный архив фотографий: http://www.hmshood.com/hoodtoday/models/trumpeter/trumpeter.htm
известная 3Д модель Худа: http://3dhistory.de/wordpress/
И самое главное - сайт человека, который с нуля выпиливает Худ в масштабе 1/350: http://blog.ontheslipway.com/ - этот сайт стал для меня чем-то вроде священного места - то что делает этот человек просто уму непостижимо...
Материалы
Собственный апгрейд набор Трумпетера для Худа - очень спорная вещь, в конце концов оттуда взял только стволы ГК и винты, которые все равно пришлось красить, т.к. лопасти хоть и из металла, но ось все равно пластиковая. Стволы 4х дюймовых орудий оказались невысверленными - смысла их устанавливать не было. Короче, не советую никому.
Травление Eduard - эдуард как эдуард, со всеми плюсами и минусами. Ничего особенного. Мягкий, кое-где неточный, но очень полный. LyonRoar был бы гораздо лучше, но его выпуск (почему то!?!) был прекращен
Стволы 4х дюймовок, Пом-Помов и Виккерсов от Master Model
Смоляные башни главного калибра от WEM
Набор различных травленых катушек для кабеля и канатов от WEM
Палуба из шпона от KA Models - не очень удачный вариант для тех, кто собирается заниматься перепилом и менять расположение деталей на палубе - сделана идеально точно под набор Трумпетера, соответственно, имеет все отверстия и вырезы. Когда что то двигаешь - дырка остается. По этой причине решил на будущее брать листовой шпон и вырезать самостоятельно.
Огромное количество разнообразного полистирола фирмы Evergreen - листового, палочек с круглым срезом разных диаметров, с прямоугольным срезом разных размеров
Постройка
В постройке постарался учесть все замечания с фанатского сайта. Доделал немного мостик, Starfish (рубка наверху передней мачты). Изменил форму и внешний вид больших вентиляционных коробов машинного отделения на шлюпрочной палубе (2 между шлюпками и один ближе к корме за надстройкой, причем второй по счету - тот что стоит впритык к кормовой надстройке пришлось переделать капитально - у Трумпа он в 2 раза ниже чем должен быть).
Главную мачту пришлось переделывать практически полностью, даже не могу сказать навскидку, что именно я там оставил трумповского. Переделал краны.
Целеуказатели (Rangefinders) опять же по совету фанатского сайта сделал без чехлов, в открытом состоянии - в таком виде они были почти всегда. Пришлось повозиться, но результат понравился.
Практически везде на надстройках срезал ограждения и заменил на полистирол - получилось гораздо масштабнее, добавил уголки жесткости ограждениям по всему кораблю.
Самым веселым процессом было выявление по фотографиям мест расположения на палубах люков, световых окон, катушек и вентиляционных грибов. Конечно они не всегда совпадали с версией Трумпа, так что пришлось повозиться. Еще веселее было потом все эти люки, окна и грибы собирать из различного вида полистирольных заготовок. Одни грибы у меня были четырех разных диаметров и кроме того в каждой из групп они еще к тому же различались по высоте (итого около 100 штук). Также полностью сделал с нуля 2 вида лебедок - у Трумпа они присутствуют в каком-то эмбриональном виде. Ниже фотка этого безобразия россыпью - сверху люки, окна и вент грибы, а снизу - лебедки.
Доработал заднюю надстройку, сильно изменил вид башенки заднего Пом-пома, она не была круглой на горизонтальном срезе как у Трумпа, а прямоугольной со срезаным углом.
Артилерия и прочее: показалось что у Эдуарда травленые Виккерсы выполнены не в масштабе - кажутся очень громоздкими.
Кроме того доработал шлюпки. Сначала был порыв выбросить это трумповское уродство в ведро и купить отличные лодочки производства Admiraltymodelworks (видимо технология 3Д печати - не похоже на смолу), но в конце концов сдержала непомерная стоимость пересылки, а также отсутствие одного типа лодок в их ассортименте.
Позади шлюпочной палубы - вокруг башенки Пом-пома - добавил 4 вентиляционных короба, которые у трумпа отсутствуют как класс.
Добавил всякую мелочевку типа биноклей на мостик. Добавил много чего, сейчас уже все и не вспомню.
Красил Humbrol'ом (краска не очень, но в наших краях с другими туго), сверху покрывал матовым лаком.
Вот вроде бы и все. Работой над моделью остался доволен, всего ушло около десяти месяцев. Приобрел бесценный опыт по перепилу и доработкам, сейчас активно использую его в возвращении трумповского Ришелье из 1943го назад - в 1941й год. Не судите строго, буду рад выслушать ваши комментарии!
Не могу оценить копийность, но за объем проделанной работы и основательность подхода большой и жирный +
ПиЛяв 13.11.2011 - 11:42 Просто - классно, и всё тут!
И объем перепила и качество исполнения лично у меня вызывают только восторг.
Замечаний и предложений нет в принципе.
С Уважением, Алексей.
YuraVSв 13.11.2011 - 11:53 Шикарная модель!
Очень давно не видел такой аккуратной сборки и трепетного отношения к матчасти в одной модели!
Поздравляю с отличной работой!
Можно несколько вопросов-замечаний:
- Вы докупали ВЕМ-овские вьюшки. У Эдуарда в наборе их недостаточно?
- Несколько смутило такое количество бинокуляров наверху передней надстройки. "Анатомия" на последнюю модернизацию дает там только один небольшой дальномер.
- У виккерсов оптическая ось прицела не совпадае с направлением стволов. Мелочь, конечно, но на фото отдельной установки заметно.
- Наверное стоило сделать переходной мостик внутри трубы. Там такое жерло... На фоне большого количества мелких и крупных доработок это место выглядит "забытым"
- Тоже в ближайшем будущем планирую поработать с Ка-моделовской палубой, но хочу устранить один недостаток стикера-наклейки. Дело в том, что площадки кнехтов и рочие плоские палубные элементы выглядят как бы утопленными в дереве. Вот если их обсверлить, вырезать и поднять, то наверное будет лучше смотреться. Как думаете, это реально сделать?
- Слышал от коллег, как можно бороться с плохой сходимостью верха и низа. Надо на детали надводной части выкусить поперечные полосы, соединяющие борта. Вроде тогда будет проще склеить.
Еще раз поздравляю с моделью. Мне ОЧЕНЬ понравилось.
Aresв 13.11.2011 - 12:12 Очень понравилось. И очень хорошо, что много получилось качественных, крупных фотографий, есть возможность рассмотреть нюансы. Многое возьму на заметку, интересные решения. Такелаж хорош. Главное очень все аккуратно, т.к. многие моделисты при большом обьеме прерпилов и исторически верных переделок, все портят (с моей точки зрения) некачественной, неаккуратной покраской или такелажем. А тут все хорошо.
PS А я все таки купил плавсредства для будущей сборки Худа у Адмиралтимоделуоркс. Когда начну не знаю..
protaperв 13.11.2011 - 14:48 Придерживая челюсть снимаю шляпу...Потрясающе...
С уважением,Дмитрий.
breezeв 13.11.2011 - 14:52 Шикарный корабль, отличная, подробная, проработанная и аккуратная модель!
Супер, поздравляю!
На счет Виккерсов напрасно напрасно сомневаетесь, отличные!
Одна маленькая деталь вызвала сомнение - чехлы орудий ГК одного цвета с башнями... мне кажется брезент был гораздо светлее.
Но это придирки, модель СУПЕР!
Thunderboltв 13.11.2011 - 15:12 Получил истинное удовольствие от просмотра фотографий самой постройки, а так же сама статья написана интересно и читается легко.
Поздравляю!!!! Шикарная получилась модель, подкупающая своей изящностью и аккуратностью сборки.
Usatiymenв 13.11.2011 - 16:38 Отпад... просто нет слов - изумительная работа! Истекая слюнями смотрел фото. Очень все красиво и аккуратно. Единственное маленькое замечание - чуть больше внимания обработке фоток. Некоторые темные и немного не в фокусе.
mikstв 13.11.2011 - 16:58 присоединяюсь к общему мнению... модель, безусловно, удалась.... поздравляю с таким успешным проектом... понравилось абсолютно все...
С уважением.
AlexNв 13.11.2011 - 18:32 Тема: Trumpeter 1/350 крейсер HOOD + афтемаркет Впечатлен..., модель удалоась, уровень очень высокий. Поздравления автору!
Southв 13.11.2011 - 18:49 Одна маленькая деталь вызвала сомнение - чехлы орудий ГК одного цвета с башнями
Тоже бросилось в глаза, но это мелочь. Еще на мой вкус подставка не очень, но это тоже мелочь
Великолепная работа! Поздравления! Впечатляет!
Comancheв 13.11.2011 - 19:44 Мало кто уделяет внимание работе с матчастью и сбором информации по прототипу. Подход, требующий значительных трудозатрат.
Но на выходе позволяющий получить действительно модель, а не банальный продукт скрещивания n-го количества допнаборов с пластиков.
И подход, и исполнение заслуживают огромного уважения.
Очень интересно выполненная модель.
Пару вопросов:
- где Вы заказывали пластик Эвергрин?
- как сделан чехол на одной из шлюпок?
Scottieв 13.11.2011 - 19:50 Тема: Trumpeter 1/350 крейсер HOOD + афтемаркет Спасибоогромное за теплые отзывы, даже не ожидал таких лавров! Постараюсь ответить на накопившиеся вопросы:
Для YuraVS в 13.11.2011 - 11:53 -
По поводу вьюшек: в комплектее Эдуарда они есть, но их мало и к тому же они только одного вида и диаметра, да и страдают от недостатка деталей. Я в модели использовал 5 разных типов, хотя в реальности их вроде было аж 6 типов.
По бинокулярам - я руководствовался исследованиями Evert-Jan Foeth'a на его сайте: http://blog.ontheslipway.com/?cat=5&paged=2 там он очень досконально изучает корабль и приходит к выводу что точное расположение оборудования на компасной платформе доподлинно неизвестно, но расположение биноклей худо-бедно по фотографиям опознать можно. Единственное что - ниже компасной платформы (каюсь) расположил бинокли по наитию:)
По трубам: очень хотел сделать эти мостики, но не нашел из чего. Не хотелось делать просто из пластика - они в оригинале дб перфорированными. Решил просто в черный все закрасить - авось не заметят:)
По поводу палубы: сейчас, для Ришелье купил просто листы шпона с разметкой досок (www.arwox.com) - c палубы срезал все, включая барбеты орудий, и клею палубу, потом буду все восстанавливать (благо трумповский набор очень неточный - все равно пришлось бы всю мелочевку переделать). вам советую взять шпон от КА моделс - они его тоже делают. У этого артвокса очень слабо прорисованы торцевые стыки досок - не очень нравится. Если хотите - могу фотку выложить.
Для Ares в 13.11.2011 - 12:12 Очень было бы интересно услышать ваше мнение об этих плавсредствах - стоят они денег что за них просят?
Для breeze в 13.11.2011 - 14:52 и South в 13.11.2011 - 18:49 Если честно - сначала чехлы были покрашены в светло - серый, но после изучения информации на сайте фанатов Худа, нашел что в 1941м чехлы были перекрашены в цвет башен (там же приводится несколько фото), так что пришлось перекрашивать кисточкой!
Пишите, буду рад ответить на вопросы!
XORSTв 13.11.2011 - 19:54 Если хотите - могу фотку выложить.
Пластик Evergreen брал у нас в местном магазине - это то немногое что там есть всегда (а вот красок тамия нету блин)
Технологию изготовления чехлов подсмотрел на одном европейском сайте - в принципе все очень просто - чехлы делаются из белой сантехнической ленты (которая подматывается на резьбу водопроводных труб). Она очень тонкая и мягкая - отлично тянется во все стороны - просто ВЕЩЬ! Купил в обычном строительном магазине
Добавлено спустя 11 минут 54 секунды:
Вот такой лист шпона. Под масштаб 1/350. Как уже писал выше - не очень хорошо лазером прорисованы торцевые стыки досок, а так - очень даже ничего. Размер 15х40 см. Самоклеющийся
YuraVSв 13.11.2011 - 22:10 Технологию изготовления чехлов подсмотрел на одном европейском сайте - в принципе все очень просто - чехлы делаются из белой сантехнической ленты (которая подматывается на резьбу водопроводных труб). Она очень тонкая и мягкая - отлично тянется во все стороны - просто ВЕЩЬ! Купил в обычном строительном магазине
А чем клеить? Я эту ленту использовал для изготовления маски - именно потому, что она не к чему не липнет.
Scottieв 13.11.2011 - 22:38 Я очень обширно использовал в постройке акриловый клей Gator (вместо цианоакриллата) - он ее вполне сносно держит. Тем более что нагрузок там нет никаких
Danila77в 14.11.2011 - 10:25 Отличная модель получилась.
Поздравляю!
Есть чему поучиться.
sintenв 14.11.2011 - 12:04 Очень понравилась модель! Уровень доработок, покраска - всё красиво и аккуратно.
