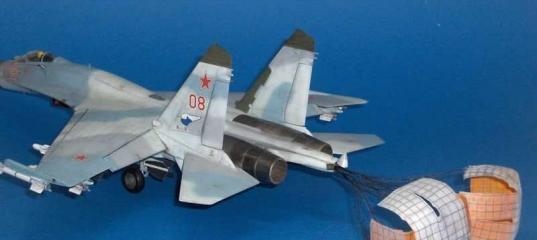

Делаем парашют для Су-27 Flanker 1/48

Вопрос: Из чего сделан парашют? Не угадали.... но все же интересно узнать как он изобретен. Это не так сложно, как кажется.
Ну что же, на самом деле, он сделан из скотча...который вы используете,когда переезжаете и заклеиваете коробки...Вы сможете найти его в любом местном магазине....и купите 2-дюймовой ширины.

Что касается проволоки, то это 35-40 диаметр медной проволоки ( для справки http://ru.wikipedia.org/wiki/AWG ) Вероятнее всего вы получите 25 нитей проволоки,если вы удалите слой изоляции основного электрического провода....Эта хитрость поможет вам узнать насколько тонка проволока и насколько она крепка, чтобы выдержать вес парашюта.

Первое, что нам понадобится

1)Рулон упаковочной ленты(скотч) - прозрачный 2-дюймовый ширины.
Делаем парашют для Су-27 Flanker 1/48







2)Доска с разметкой строп
Делаем парашют для Су-27 Flanker 1/48







3)Проловока.
Делаем парашют для Су-27 Flanker 1/48






... упс ... и, конечно, лампочка
Делаем парашют для Су-27 Flanker 1/48






Во-вторых...более детально

1) Вы должны подготовить доску с линиями строп парашюта.. моя доска состояла из 1,5-дюймового квадрата, разделенного на 7 равных частей, как показано на рисунке ниже. Я также выделил среднюю часть,в качестве черновика, чтобы знать, что в дальнейшем я буду вырезать. Вы также можете использовать ваши метки для резки, но они могут быть "закрашенными", когда линии уже нарисованы.
Делаем парашют для Су-27 Flanker 1/48






 2) Далее, вам необходимо отрезать проволоку и покрасить ее аэрозольной краской в черный цвет. Проволока должна быть диаметром 35-40. Длина проволоки должна быть в 3 раза длинее стропы, в нашем случае около 13,5 дюймов. ( замечу, что в этой статье, я буду использовать более толстую проволоку диаметром 30 и не буду ее окрашивать).
Это о главных вещах, которые должны быть у вас.

По поводу материала для строп, вот список:

  • Фортепианная струна..хм что-то новое (надо открыть фортепиано и посмотреть)
  • Длинный волос...нужно отказать от визита к парикмахеру
  • Конский волос ... экзотично, но интересно
  • Оптоволокно...а вот это интересно.. возможно я смогу это сделать так, чтобы парашют светился в темноте.

Что нибудь еще?


ОК...перейдем к статье

1)Положим на наш макет скотч, липкой стороной вверх и закрепим его на концах другим скотчем, как показано на рисунке...убедитесь, что у вас есть зазор между между липкой стороной скотча и скотча, которым закрепили липкую сторону.
Делаем парашют для Су-27 Flanker 1/48






2) Далее, положите липкую полосу скотча перпендикулярно первой полосе и закрепите ее снизу другим скотчем.
Делаем парашют для Су-27 Flanker 1/48






3) Начинайте прокладывать проволоку в обоих направлениях.
Делаем парашют для Су-27 Flanker 1/48Делаем парашют для Су-27 Flanker 1/48 Делаем парашют для Су-27 Flanker 1/48






4) Критический шаг....Необходимо положить скотч липкой стороной вниз на проволоку в обоих направлениях, таким образом должен получиться сэндвич с проволокой из 2 слоев скотча.
Делаем парашют для Су-27 Flanker 1/48






5) Теперь вы можете передвинуть всю конструкцию для дальнейшей обработки.
Делаем парашют для Су-27 Flanker 1/48






6) Начинаем обрезать проволоку по сторонам острыми ножницами...не закрывайте проволоку или вы сорвете с краев проволоку на стадии формирования парашюта.
Делаем парашют для Су-27 Flanker 1/48Делаем парашют для Су-27 Flanker 1/48






7)Аккуратно вырежьте средние помеченные части.
Делаем парашют для Су-27 Flanker 1/48Делаем парашют для Су-27 Flanker 1/48






8)И наконец, избавьтесь от скотча, которым закрепляли основные полосы скотча.

9)Теперь используем лампочку, сформируйте красивую форму.
Делаем парашют для Су-27 Flanker 1/48Делаем парашют для Су-27 Flanker 1/48






10) Обрежьте концы проволоки,если они остались и если это возможно.

11) Сделано..
Достаточно крепко, чтобы стоять на кончике проволоки и выдержать весь вес парашюта.
Делаем парашют для Су-27 Flanker 1/48Делаем парашют для Су-27 Flanker 1/48






Ну что, это было сложно?

Пытался соблюдать стиль автора, так что сильно не пинайте за корявый перевод, в некоторых местах. Я только учусь.

Ссылка на статью оригинала Making Parachutes by QC TAN

» Информация о статье
Просмотров: 5114
Опубликовано:
fsl в 27.10.2011 - 11:53
Идея интересна,но как и вся простота просто и выглядит,реализма в парашюте нет,в одном из модельных журналов видел как импортный товарищь,делал болванку под парашют со всеми нужными складками,вот тогда и смотрелось реально,ну и проволока обвисшая смотрится убого.Все ИМХО.
EXPrompt в 27.10.2011 - 11:59
главная проблема этого парашюта, этой технологии, что применено армирование купола проволокой причём толстой для придания ей формы... что есть очень плохо.
Во первых сам купол весит много, и этот факт подразумевает то, что стропы должны быть толстые, не масштабные, чтобы этот вес держать.. Проще форму придавать каким нибудь лаком, или любым другим способом... тогда и стропы будут более тонкие
mmoustaf в 27.10.2011 - 15:48
Дяденьке за технологию спасибо. Просто и правдободобно. Обязательно где-нибудь применю.
А товарищу alekskuk спасибо за перевод. На мой взгляд перевод вполне нормальный.

mmoustaf, Мансур, если не секрет, что за ткань такая, F-111?

F-ка - такая клетчатая ткань - из нее делают парашюты. как настоящие, так и модельные (для моделей ракет, например)

Если телать тормозной из фки - то это конечно лучше для диорамы. когда сам парашют уже отцеплен и валяется на полосе.

http://krilyev.net/parashyutyi/komplektuyuschie/tkan-parashyutnaya-f-111.html

Выглядит ткань так (то что в клеточку)

[url=http://postimage.org/image/9rd4nauhn/][/url]

Добавлено спустя 5 минут 35 секунд:

Берите белую ткань. Лучше попросить обрезки. Чтобы на 580 р за метр не налетать
BigSeXy в 27.10.2011 - 16:39
mmoustaf, Мансур, спасибо.
Действительно похожа. Я так полагаю, что она более всегод подходит для 48го размера?
mmoustaf в 27.10.2011 - 16:46
Мне кажется, что да. У меня просто от крыльев для комбеза остались обрезки я про них и вспомнил. Только у меня темно-синие.
avcooper в 27.10.2011 - 17:30
Мне статья понравилась, именно в качестве отправной точки - сколько уже вариантов по производству парашюта предложено? :wink:
Проще форму придавать каким нибудь лаком, или любым другим способом... тогда и стропы будут более тонкие

тоже самое хотел предложить.:lol:
Плюс лампочкой-формой не отделаешься, думаю форму надо делать из воска или чего-то подобного, чтобы потом её можно было извлечь из "отвердевшего" парашюта.
BigSeXy в 27.10.2011 - 20:13
mmoustaf, Мансур, спасибо. Буду иметь в виду :)
alekskuk в 27.10.2011 - 20:57

Плюс лампочкой-формой не отделаешься, думаю форму надо делать из воска или чего-то подобного, чтобы потом её можно было извлечь из "отвердевшего" парашюта.
по сути, проще будет изготовить деревянную болванку на станке или руками.

Способов много как сделать и каждый выбирает свой.

Добавлено спустя 8 минут:

Мне чем понравился данный способ, тем что его можно сделать из подручных материалов. Не искать всякие парашютные ткани, не разводить ПВА с крахмалом. Буквально за час можно сделать. Да и для динамичной диорамы подойдет отлично, как начальная точка в создании технологии изготовления парашютов.
KCmodels в 15.11.2011 - 16:26
Тема: Делаем парашют для Су-27 Flanker 1/48(#4598) - обсуждение
Интересная статья.
Пригодится! Спасибо!
Witt в 06.10.2015 - 13:42
Тема: Re: Делаем парашют для Су-27 Flanker 1/48
Как пример, здесь самолет не двигается :grin:
[url=http://radikal.ru/F/s017.radikal.ru/i424/1110/62/9e2406dd4ba3.jpg.html][/url][/q uote]
Фото отличное,лично мне очень понравилось!
