Как изготовить маленькие воздухозаборники

При постройке моделей, бывает, возникает необходимость изготовления небольших тонкостенных деталей, имитирующих, например, маленькие воздухозаборники различных систем (обдув кабины, охлаждения аппаратуры т.п.)

В моделях эти детали, зачастую, не имеют входных отверстий. Просверлить же их довольно затруднительно из-за полукруглого поперечного сечения. Оптимальный выход - изготовить и установить новые детали. Способы и материалы применяются разные, но я предлагаю свой, простой метод.

Материал - тонкий полистирол. Причём, именно крышки всяких быстросупов подходят лучше всего. Благодаря своей рамке, они достаточно жёсткие и почти не "играют" в процессе работы.
Инструмент - деревянные зубочистки. Можно, конечно, применять деревянные палочки и более крупного размера, если диаметр зубочисток мал.
Первым делом, с помощью наждачной бумаги, придаём кончику зубочистки желаемую форму. Она зависит от того, как должен выглядеть будущий воздухозаборник.



Для следующего этапа понадобится источник открытого пламени - зажигалка или свеча. Нагреваем пятно в полистироле. Размер пятна не должен быть большим, в пределах 1см. Пока пластик не остыл, зубочисткой вытягиваем его в одну сторону, как бы протыкая мягкий материал. Но протыкать, разумеется, не следует! Дождавшись остывания пластика, вынимаем зубочистку и получаем этакую воронку. Их можно сделать сразу несколько, с запасом.



Потом понадобится бритвенное лезвие, обязательно новое и, потому, очень острое. Лезвием отрезается нижняя часть воронки.



Тем же лезвием заготовка рассекается вдоль ровно пополам.



После чего, поперечным резом, отделяются две готовые детали.



Готовые воздухозаборники устанавливаются на модель. Делать это удобно свертекучим клеем, капая его во входное отверстие. И здесь главное - не перелить, иначе тонкостенная деталь "поплывёт".



Этим же способом можно изготовить и другие детали. Например, т.н. антенные "колокольчики", характерные для немецких самолётов 2МВ. Только в этом случае, вершина заготовки протыкается тонкой иглой и лезвием отрезается самый кончик.



Затем полученный "колокольчик" нанизывается на "антенну", фиксируется клеем и окрашивается.



В принципе, и всё. Можно экспериментировать с формой "штампа" и получать различные заготовки для разных целей.

» Похожие статьи Черный клей по-русски - Супер-Момент Профи Плюс Груз для балансировки модели. Малый курс литья в форму Изготовление лопаток реактивного двигателя

tillman в 09.08.2011 - 08:20 Тема: Как изготовить маленькие воздухозабор...(#4355) - обсуждение Спасибо за интресесную технологию. Лишний раз убеждаюсь, что все гениальное просто.

wbdesign в 09.08.2011 - 08:29 Тема: Как изготовить маленькие воздухозаборники Вячеслав, отличный способ! Спасибо, давно искал подходящий способ, как сделать такие штуки.

Anonymous в 09.08.2011 - 08:35 Тема: Как изготовить маленькие воздухозаборники спасибо за статью! взял на заметку

Dmitry2222 в 09.08.2011 - 08:40 Тема: Как изготовить маленькие воздухозаборники все гениальное-просто, спасибо Вячеслав!

RomaNTIC в 09.08.2011 - 08:54 Тема: Как изготовить маленькие воздухозаборники Просто, эффективно с очень достойным результатом. Вячеслав, Спасибо огромное за статью!

Nazar в 09.08.2011 - 10:09 Тфу блин, а я уже который год, как м..., сверлышками, да миниатюрными надфилечками. :sad:

Саша_Бе в 09.08.2011 - 11:22 Спасибо!

Seversky в 09.08.2011 - 11:51 Зачетно! Буду применять такую технологию.

Flauros в 09.08.2011 - 11:57 Минимум материалов, нервов, времени и достойный результат в итоге. Спасибо большое за технологию.

BaburJhan в 09.08.2011 - 12:53 Толково!

Николай... в 09.08.2011 - 14:14 Тфу блин, а я уже который год, как м..., сверлышками, да миниатюрными надфилечками. :sad:Такая же ерунда со сверлышками и минирезачком.

Остап в 09.08.2011 - 15:43 ЗдОрово! Вроде бы все элементарно, но сам не всегда к такому приходишь :oops: Спасибо!

wasia в 09.08.2011 - 18:17 Пламегасители на MG 17 и MG FF можно так вытягивать! Мне б эту подсказку неделей раньше узнать- мучался вытягивая конуса из уховерток...

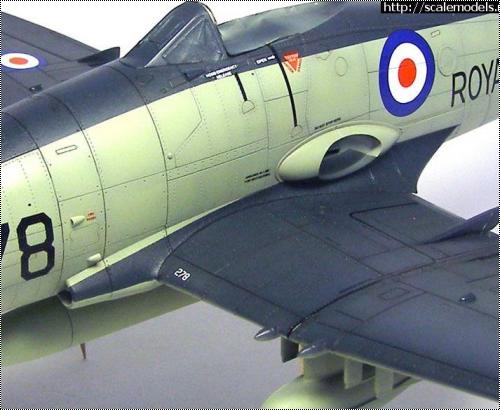

Stasyan в 09.08.2011 - 18:56 ЗдОрово! :shock: самолет еще заинтересовал на самой первой фотографии, как зовется?
