Делаем бочку своими руками

 Привет всем! Сегодня я без всяких длинных вступительных речей хочу поведать о том, как я самостоятельно сделал бочку, которая была нужна для виньетки с Карателем.


Первым этапом был поиск издохшего фломастера подходящего диаметра. Благо - моя квартира населена племянницей и такого добра хватает.

От фломастера я отрезал заготовку нужной мне длины. Из кусочка пластика и лезвия строительного ножа соорудил резачок, который помог мне ровно наметить канавки на заготовке.

Делаем бочку своими рукамиДелаем бочку своими рукамиДелаем бочку своими руками

Кусочек пластика положил на стол, на него сверху лезвие. Заготовку бочки придвинул вплотную к лезвию и, проворачивая её, нацарапал полосу. Перевернул заготовку и отметил ещё одну канавку. Пилкой прорезал канавки поглубже. Они нужны для того, чтобы было проще приклеить рёбра жёсткости, которые будут имитированы медной проволокой 0,3мм. Из доширачного пластика вырезал потолок и дно бочки. Их я сделал немного меньше в диаметре, чем кусочек фломастера. Это нужно для того, что бы появились небольшие ступеньки в месте соединения крышек и цилиндра. Они в свою очередь будут нужны для облегчения приклеивания верхнего и нижнего стяжных колец. Для того, что бы придать бочонку потрепанный вид, надфилем и наждачками выточил вмятину.

Делаем бочку своими рукамиДелаем бочку своими рукамиДелаем бочку своими руками

Приклеил рёбра жёсткости... Их я клеил китайским сверхтекучим циакрином. Пузырёк был доработан капиллярным носиком.

Делаем бочку своими рукамиДелаем бочку своими рукамиДелаем бочку своими руками

В потолке бочки высверлил отверстие, в отверстие вклеил горловину, которую изготовил из тянутой полиэтиленовой трубки.

Делаем бочку своими рукамиДелаем бочку своими руками

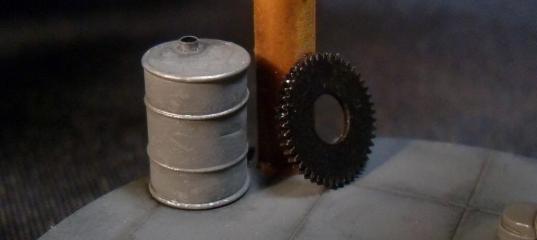

В общем-то, на этом изготовление бочки можно считать законченным, дальше покраска и тонировка.

Я сделал так:

Делаем бочку своими руками Делаем бочку своими руками Делаем бочку своими руками

Надеюсь, для кого-нибудь эта статья окажется полезной.
Александр Вергин (B!gSeXy)

» Информация о статье
Просмотров: 15153
Опубликовано:
BigSeXy в 11.05.2011 - 15:14
BigSeXy Только проблема, как удержать ее на месте, в процессе.
Тю! Рома, там проблем то :)
Заранее сделай маленькие насечки на одинаковом расстоянии (симметрично) от торцов заготовки. Заготовку в патрон дрели вставляй по насечку, затягивай патрон. Режущий инструмент подноси к заготовке так, что бы боком резачок упирался в патрон. И всё, ни куда он не съедет :) Повторить операцию, перевернув заготовку ;)
omega в 11.05.2011 - 18:17
Повторить операцию, перевернув заготовку
Саша, а если совместить операции нарезания канавок и отрезание, то и переворачивать не надо: отрезал торец, нарезал две канавки (и при желании - гофр), отрезал готовую заготовку.
С уважением - Олег..
EXPrompt в 11.05.2011 - 23:32
а инетересно размер бочки в реале сколько...
чтобы персчитать его корректно в 1-72...


верлинген продаёт травлёные бочки может у кого есть? чтоб размер снять...


Народ проверено шуроповёрт самое то для таких операции... идеальный шпиндельный станок для дома.. можно вытачивать что хошь...
omega в 11.05.2011 - 23:36
размер бочки в реале сколько...
EXPrompt в 11.05.2011 - 23:40
1-72
диаметр 8,3мм
высота 11,8мм


Спасибочки аффтору взял на заметку... метод хорош просто и со вкусом...
я бы его только в 1м моменте усовершенствовал стенки делал бы сразу металл из пывжести, сколы и потёртости будт более реальные ...
BigSeXy в 12.05.2011 - 02:21
Саша, а если совместить операции нарезания канавок и отрезание
Олег, ну теоритически конечно можно. Только практически трудновато будет, это я говорю за себя :). У меня рука недостаточно тверда, что бы резачок не увело в сторону при вращении заготовки. Я потому и предложил использовать патрон в качестве упора, что бы инструмент не уводило.

EXPrompt, вижу, тут и без меня уже разобрались :)
Если бы пришлось делать бочку из металла, я бы предпочёл использовать фольгу, которой закатывают стаканчики со сметаной, напримр. Она легче гнётся и замечательно сохраняет приданую ей форму.
Хотя изготовление бочки из жести совершенно из другой оперы. Надо будет попробовать как-нибудь. Если получится, отпишусь :)
EXPrompt в 12.05.2011 - 10:01
не знаю... я бы применил композитную технологию... я думаю так...
по вашей технике из фломастера сделал бы пласиковую основу бочки с канавками под проволочку(смонтировал проволку на основу), только основу делал бы на 2-3мм меньше по высоте не 11,8,а скажем 9-9,5мм, далее высекаем и монтируем на заготовку круги(дно) в диаметр основы, дальше обернул бы 3мя заранее вырезанными под ширину листами жести(между проволочкой верх низ), увеличив крайние листы на искомые 2-3 мм (это для того чтоб сделать плоский шов), а потом клеим по краям тонкую 1(1,5)мм полоску пив метала(плоский шов), может хватит 1 слоя изнутри, может 2изнутри+снаружи по краю. Края правим напильником, скругляем ...
Вполне можно так построить и вобщем не сложно...
Кстати забыл сказать, главная фишка металлических бочек в том что их можно очень реально объёмно дефформировать, мять крышки бока итд итп.
А с фольгой такие штуки не пройдут :)


Кстати аффтор не осветил один наиболее важный момент изготовления, во что красить девайс... В Люфтваффе, бритах, СССР'е, USA...
Nixxon в 29.01.2012 - 11:40
Спасибо за статью.
Как раз сейчас буду озадачиваться изготовлением бочки 1:72.
BigSeXy в 31.01.2012 - 13:57
Nixxon, пользуйтесь на здоровье :)
Если получится, отпишитесь обязательно ;)

Добавлено спустя 21 минуту 11 секунд:

Кстати, на днях выйдет статья об изготовлении бочки из фольги, как я и обещал ;)
BigSeXy в 02.02.2012 - 11:15
Обещанная статья:
http://scalemodels.ru/articles/4897-kak-izgotovit-mjatuju-bochku.html
