ICM 1/144 German U-Boot type XXIII U-2322

 Попытаюсь и я тут статью свою опубликовать. Эта модель-одна из первых, сделанных в "сознательном" модельном возрасте т.е. когда не просто начал клеить модельки, а когда начал заниматься постройкой с изучением мат.части и попыткой переделать недоделки и косяки производителей. Не всё получается пока что и не всё умею. Но пытаюсь, как могу.

Из истории:

Немецкая подводная лодка 2322 типа XXIII была заложена 22.03.44 на верфи "Deutsche Werft AG" в городе Гамбурге. Спуск на воду состоялся 30.04.44, а ввод лодки в строй-01.07.44. Лодка служила в трёх флотилиях: 4.Flottille (01.07.44 - 14.08.44); 32.Flottille (15.08.44 - 31.01.45); 11.Flottille (01.02.45 - 08.05.45). За время несения службы, лодкой было потоплено 1 транспортное судно тоннажем в 1317 тонн. Однако лодка была потоплена артиллерийским огнем британского эсминца "Онслоу" и польского эсминца "Блыскавица" (операция "Дэдлайт") 27.11.45 у западного побережья Великобритании (56°10' с.ш. 10°05' з.д.).

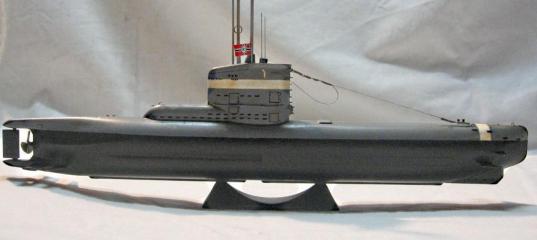

ICM 1/144 German U-Boot type XXIII U-2322

О модели

Пластик ICM приятный, довольно мягкий, серого цвета. Однако, некоторые детали были упущены изготовителем. Например, различные поручни (даны лишь схематично, да и то не все), ходовые огни даны лишь обводами, места установки антенн не верны и пр. Очень много пришлось делать из тонкой проволоки разных диаметров и из пивной жести. Были сделаны полностью ходовые огни (пивная жесть, остекление-разрезанная бутылочка из под краски "АКАН"), поручни на бортах рубки (тонкая алюминиевая проволока), ручки задраивания и открытиязакрытия главного люка (тонкая алюминиевая проволока), переговорное устройство на мостике (тянутый литник), антенны выполнены из струны, носовые трубы слива воды был высверлены и в отверстия были вставлены новые-из тянутой ватной палочки, тросовая антенна была сделана из тонкой лески и тонкой проволоки, и тянутых ватных палочек, скобы под крепление антенны-тонкая медная проволока, рым на носу-тонкая алюминиевая проволока, "утки" тоже были выполнены из тонкой алюминиевой проволоки.
ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322
Окрашена модель аэрографом акрилами от фирм "АКАН" и "Звезда". Затем покрыта глянцевым лаком от "АКАНа". Смывку делал акрилом от "Звезды", разбавленном фейри, шпигаты также выдела этим составом и всю расшивку тоже. Также была нанесена ржавчина-она натуральная. Затем модель опять же была задута глянцевым "АКАНовским" лаком. На флаг "Kriegsmarine" была сделана свастика заточенной зубочисткой, т.к. сам флаг шёл декалью из двух половин, а вот свастики на нём не было (видимо из соображений цензуры).
ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322


ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322ICM 1/144 German U-Boot type XXIII U-2322
Фотографии процесса имеются (целых 88 штук). Если будут вопросы-спрашивайте. Подскажу и покажу.
Желаю приятного просмотра.
С уважением, Антон.



» Информация о статье
DENISSIMO в 12.02.2011 - 10:12
Тема: ICM 1/144 German U-Boot type XXIII U-2322
Антон, только один вопрос-зачем глянцевый лак? Лодки обычно не блестят.
Ralf1985 в 12.02.2011 - 11:43
DENISSIMO, ну этого я не предусмотрел. :oops: Соглашусь, что всё-таки, блеск лишний. А что ещё сказать можете?
DENISSIMO в 12.02.2011 - 12:37
Мат часть по XXIII типу плохо представляю.Лючки, может, не стоило так сильно
выделять.А так симпатично. Обшарпанности вроде тоже в норме.
Фото не очень по качеству, сложно рассмотреть модель.
victor1978 в 13.02.2011 - 12:12
Тема: ICM 1/144 German U-Boot type XXIII U-...(#3753) - обсуждение
Молодец, смотрится лодочка....
Ralf1985 в 13.02.2011 - 12:19
Спасибо, Витя!
Smirnoff в 13.02.2011 - 22:48
Тема: ICM 1/144 German U-Boot type XXIII U-...(#3753) - обсуждение
Фотографии очень плохие, сложно что-то оценить,много шумов. Но все же, антенны кривоватые, с какими-то колбасами вместо изоляторов:) Настил я совсем нне усмотрел на фото. Люки на рубке, мне кажется, выделены, очень экстремально.
Ralf1985 в 13.02.2011 - 23:12
Smirnoff, да фото не очень. Ибо фотограф из меня никакой! Спасибо за критику!
Smirnoff в 13.02.2011 - 23:17
Ralf1985 критика больше по фотографии. :)
Ralf1985 в 13.02.2011 - 23:27
И то верно! Мне надо и этому ещё учиться!
Smirnoff в 13.02.2011 - 23:37
В первую очередь этому:) Ибо в рекламе показать со вкусом можно все что угодно(С)
