Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

 Начав заниматься стендовым моделизмом, каждый из нас рано или … нет, просто рано, сталкивается с необходимостью приобретения аэрографа. Вариантов есть масса. Все они различаются по таким параметрам, как бюджетность, доступность, качество, удобство. Кто-то создает инструмент для себя сам, а кто-то проходит долгий и мучительный путь поисков, пока не найдет свой идеал на полке интернет-магазина. Я не буду доказывать правильность «моего» подхода к выбору аэрографа, а вкратце изложу свой опыт и подробнее остановлюсь на результате моих изысканий, вынесенном в заглавие статьи. Надеюсь, кому-то, кто до сих пор задумывается (или задумается в будущем) о приобретении нового аэрографа, моя статья пригодится.



Предыстория

Вообще, я из тех людей, кто очень придирчиво подходит к выбору покупки. Не стал исключением и аэрограф. Причин тому несколько, но главные – неумение изготавливать качественный инструмент своими руками и желание получать удовольствие от процесса работы, а не превращать его (процесс) в греко-римскую борьбу.
Свой путь в аэрографии я начал с небезызвестной фирмы JAS. Не останавливаясь на деталях, скажу, что всего у меня было 4 аэрографа этого производителя: внешнего и внутреннего смешивания, одинарного и двойного независимого действия, с разными диаметрами сопел (от 0,2 до 1 мм). К ним мне приходилось постоянно докупать иглы и сопла потому, что они рано или поздно гнулись (иглы) и ломались (сопла). В этих аэрографах меня не устраивало очень многое: они постоянно забивались (я крашу акриловыми красками), в результате чего появлялись плевки и прочие неприятности; для их промывки требовалось разобрать весь аэрограф, извести тонну растворителя и специальной промывочной жидкости, и это еще не было гарантией качественной промывки – однажды мне пришлось купить комплект специальных ершиков, чтобы прочистить канал аэрографа от засохших остатков грунтовки.
В результате я созрел для подарка себе на новый год: набор с аэрографом Aztek 7778.

Первый взгляд

Из заявленных особенностей от производителя, обращают на себя внимание следующие:
1. Не требует разборки для прочистки
2. Легкий и хорошо сбалансированный
3. Может использоваться как с нижней, так и верхней подачей краски
4. Может использоваться как в режиме одинарного, так и в режиме двойного независимого действия
5. Наличие в наборе большого выбора сопел и емкостей для краски предполагает решение широкого спектра задач с помощью этого набора.
Попробуем разобраться, насколько обоснованы эти заявления.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ



Комплектация

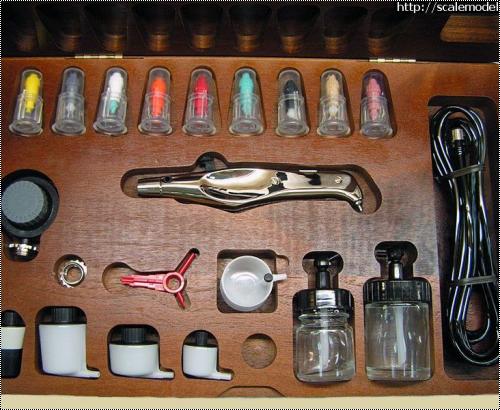

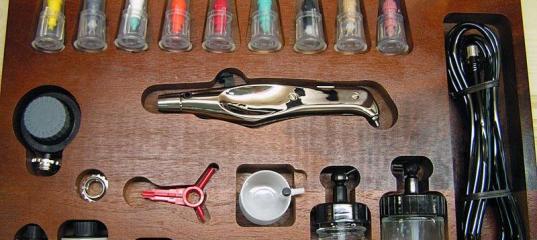

За запрашиваемые деньги Aztek предлагает внушительную комплектацию. Начнем с того, что все аккуратно упаковано в коробке из красного дерева. Не знаю, красное оно или нет, так как не разбираюсь в породах дерева. Да и не важно это, на мой взгляд. Но выглядит коробка действительно стильно и удобно. Внутри коробки лежат:

1. Собственно, сам аэрограф

2. Специальный шелковый мешочек для хранения аэрографа. Мелочь, а приятно
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

3. Воздушный шланг и переходник для соединения с компрессором. Этот переходник как минимум подойдет к компрессору от фирмы JAS, которым я пользуюсь. К сожалению, ни я, ни продавец не знали об этом в момент покупки набора. В результате я потратился на лишние переходники. Так что будьте внимательны и не повторяйте моих ошибок.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

4. Крышка, которая, как я понял, используется для подключения к баллонам со сжатым воздухом
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Различные сопла



  • 9304C, Сопло для тонких линий: 0,3 мм («тановое», желто-коричневое) – не подходит для акриловых красок!



  • 9305C, Сопло общего назначения: 0,4 мм (серое) – не подходит для акриловых красок!



  • 9306C, Сопло высокого давления: 0,5 мм (бирюзовое)



  • 9307C, Сопло для нанесения неравномерного покрытия: 0,5 мм (розовое)



  • 9340C, Сопло общего назначения для акриловых красок: 0,4 мм (черное)



  • 9341C, Сопло общего назначения для акриловых красок: 0,5 мм (белое)



  • 9342C, Специальное сопло для покрытия маленьких и средних площадей, например, для нанесения камуфляжа (прямо так в описании и указано): 0,53 мм (красное)



  • 9343C, Сопло для покрытия больших площадей: 0,7 мм (оранжевое)



  • 9344C, Сопло для покрытия очень больших площадей: 1,02 мм (желтое)



6. Сменные емкости для покраски. Вообще, они заявлены как емкости с нижней и верхней подачей краски. Но, по факту, из-за особенности крепления они являются емкостями с нижней-боковой и верхней-боковой подачей, так как расположены, все-таки, сбоку от аэрографа:

  • Емкости с верхней подачей краски: 3 мл, 7,5 мл, 10 мл



  • Емкости с нижней подачей краски: 28 мл и 33 мл



  • Интересная емкость 2,5 мл, которая разбирается на две части, а ее конструкция предотвращает плевки при нажатии на гашетку. Еще эту емкость удобно использовать при постоянной смене сопел: при снятии сопла или емкости краска не вытекает. Как вы поняли, это моя любимая емкость :-D


Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

  • Еще одна емкость 12 мл с похожей, но все-таки несколько иной конструкцией. Единственная из набора без крышки



7. Специальный ключ, который используется для трех целей: выдавливание заглушки из отверстия для установки емкости, установка и снятие сопла, прочистка канала аэрографа.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

8. Инструкция. В зависимости от того, где вы будете покупать набор, инструкции на русском языке может не оказаться в комплекте. Содержание тоже будет различаться. Например, у меня явно не была включена часть инструкции, посвященная соплам – в результате, я не мог разобраться с тем, какое из них для чего (никаких подписей на соплах нет).

9. Обучающий диск. Даже два диска. К сожалению, доступен только английский язык. Но демонстрация работы вполне понятна. Да и английская речь очень разборчива – для понимания не требуется владение языком на высоком уровне. Если на диске не будет инструкции конкретно для модели 7778, можете смело смотреть модели 4709 и 4809 - это то же самое (см. ниже).

Я не случайно привел номера сопел из каталога – в интернете для каждого из них можно найти детальную информацию по области применения, совместимым краскам и рекомендуемому давлению. В целом, сопла позволяют работать с любыми, используемыми в нашем деле, красками (как минимум из тех, что предлагают специализированные производители). Желательно использовать сопла по назначению, иначе могут появиться неприятности в виде засорения краской/грунтовкой, плевков и неравномерного распыла. Сравните, например, сопла для акриловых и не для акриловых красок:
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ
Гладкое окончание сопла для акриловых красок предотвращает его засорение на выходе и способствует правильному воздушному потоку. Но работать с ним надо аккуратно, поскольку кончик иглы абсолютно не защищен. К слову, хранение сопел организовано очень хорошо: они жестко фиксируются в пластиковых прозрачных контейнерах в подвешенном состоянии и хорошо защищены от физических воздействие (если не ходить по ним, конечно :-D).
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Варианты наборов

Подобных комплектов у Aztek (из известных мне) целых три.

1. 7778 (рассматриваемый в данной статье) – самый дорогой и содержит наиболее полную комплектацию из всех.

2. 4809 – количество сопел сокращено до 6 (желто-коричневое, серое, бирюзовое, белое, черное и красное либо оранжевое - не знаю точно), емкости с верхней и нижней подачей остались все (3 и 2 соответственно), присутствует специальная емкость на 2,5 мл, зато другой емкости на 12 мл нет. Также нет мешочка для хранения аэрографа. Непонятная ситуация со шлангом: на фотографии его явно нет, но в комплектации интернет-магазинов он указан - надо уточнять у продавцов в каждом конкретном случае, но в коробке место для шланга явно не предусмотрено. Нет крышки для подключения к баллону. Зато на месте специальный ключ, переходник на компрессор, обучающий диск и инструкция.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

3. 4709 – аналогичен 4809, но корпус аэрографа пластмассовый
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Каждый последующий вариант дешевле предыдущего примерно на 1 тысячу рублей (как обычно, зависит от того, где покупать). А сопла и емкости можно найти в продаже в российских и зарубежных интернет-магазинах.

Особенности дизайна и использования

Дизайн самого аэрографа очень необычен и сильно отличается от тех, к которым мы привыкли.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Лично мне он очень удобно лег в руку. Соотношение баланса и веса, заявленные производителем как одно из преимуществ, были мной оценены по достоинству. Поначалу непривычным является подключение воздушного шланга к самому концу инструмента. Если честно, меня это смущало. Но, опробовав аэрограф в действии, я убедился, что ничего не мешает нормальной работе. Ход гашетки (педали) плавный, с достаточным, но не чересчур сильным, сопротивлением. Кстати, в отличие от JAS мне показалось удобным давить на гашетку указательным, а не большим пальцем, что обеспечивает лучший контроль инструмента. Аэрограф ощущается как логичное продолжение руки, а манипуляции с ним вполне естественны. В целом, эргономику инструмента я оцениваю очень высоко. Но все-таки эргономика индивидуальна для каждого человека, а потому крайне рекомендую упросить продавца дать вам подержать этот инструмент в руках (как, впрочем, и при выборе любого другого аэрографа).

Интересным является способ крепления емкостей к аэрографу. Закрепить можно как слева, так и справа, что удобно и для правшей, и для левшей. Установка емкости производится быстро и просто. Чтобы снять заглушку с отверстия крепления, можно использовать упомянутый уже ключ. Не знаю, зачем, но производитель почти в каждую емкость вложил по две заглушки для отверстия установки емкости. Хотя реально во время работы использоваться будет одна, а во время хранения можно поставить еще одну. Думаю, это из-за того, что емкости продаются еще и по отдельности, и в такой же комплектации идут в набор.
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Установка сопла также достаточно проста. Если не получается хорошо затянуть его руками, можно зафиксировать все тем же ключом. Тут главное не перестараться: между соплом и каналом аэрографа может оставаться зазор (зависит от сопла).
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ

Наконец, магическая настройка одинарного и двойного действия. Осуществляется она таким вот колесиком, расположенным на задней части корпуса аэрографа:
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ
Поначалу кажется, что это тот же механизм, что используется при установке ограничителя хода иглы в других аэрографах. На самом деле это не так. Обычно ограничитель хода иглы не позволяет отклонять гашетку после определенного момента. В данном случае меняется стартовое положение иглы. То есть, выкрутив колесико на максимум вправо, мы установим иглу таким образом, что при простом нажатии на гашетку, даже без ее отклонения, будет производиться максимально возможная подача краски. В результате отклонение гашетки не будет иметь смысла, так как подача краски остается постоянной при любом ее отклонении – вот вам аэрограф одинарного действия. А если выкрутить колесико до упора влево, то при нажатии на гашетку и значительном любом ее отклонении подача краски будет перекрыта. Для настройки режима двойного независимого действия надо найти правильное положение колесика, при котором нажатие на гашетку открывает воздушный поток, а ее отклонение регулирует подачу краски. Такую настройку можно сделать очень быстро, за полминуты. Стоит ли говорить, что подобный механизм позволяет очень точно настроить аэрограф под конкретную работу. И заметьте, что ход гашетки при этом ничем не ограничивается. Так что заявленный производителем функционал на самом деле гораздо более обширен, чем простое переключение режимов.

Функциональность

Коробка, сопла и колесики – все это хорошо, скажете вы. Но как это чудо техники красит? Скажу сразу: результаты зависят от поставленного вами сопла, регулировки подачи краски и радиуса изгиба рук, конечно :-P Факел и равномерность распыления у всех сопел на высоте. А вот насчет толщины линий все не так однозначно:
Обзор набора с аэрографом Aztek 7778 - Аэрограф-МФУ
1. Сопло 0,3 мм (желто-коричневое) - максимально тонкая линия
2. Сопло 0,4 мм для акриловых красок (черное) - тонкая и толстая линии
3. Сопло 1,02 мм(желтое) - максимально толстая линия
4. Специальное сопло для камуфляжа 0,53 мм (красное) - средняя линия
5. Сопло с неравномерным распылом 0,5 мм (розовое) - для области, закрашенной в центре, установлено более высокое давление, а для распыла по краям - более низкое.

Красил акриловой краской от Tamiya XF-11 по серой грунтовке от Tamiya в банке. Давление выставил на 1,2. К сожалению, мне так и не удалось добиться линии тоньше 3мм (1). Может быть, это получится у коллег, кто давно пользуется этим аэрографом. Не знаю, правда, где в нашем деле применимо рисование от руки очень тонкими линиями. Еще замечу, что специальное сопло для акриловых красок (2) дало лучшую укрывистость и более четкую линию. То есть для каждого типа краски действительно стоит подобрать свое сопло. Не заметил я и особо большой разницы в толщине линии при использовании сопла самого крупного диаметра (3). Возможно, больший эффект будет при использовании другого типа краски. Сопло для камуфляжа (4) делает менее четкую границу, чем другие линии, и если вы можете рисовать камуфляж от руки, оно прекрасно подойдет для этой цели. Ну и интересно разбрызгивающее сопло (5): поиграв с давлением, можно добиться как полного покрытия поверхности, так и эффекта брызг. Для моделей, конечно, вряд ли пригодится. А вот для диорам и подставок эффект интересный.
В итоге могу сказать, что набор действительно дает возможность для широкого спектра действий, но, учитывая количество сопел, я ожидал от него большего. Порадовало, однако, то, что можно быстро менять сопла и краску. На весь тест (с учетом грунтовки) у меня ушло полчаса, и всего 20 минут я потратил на то, чтобы протестировать все 5 сопел.

Промывка

Заявление производителя, что для промывки не потребуется разбирать аэрограф, мною проверено и подтверждено! Более того, в инструкции наглядно нарисовано, как именно надо его промывать. Надо сказать, что потребление растворителя и специальной жидкости в ходе этой операции у меня сократилось в разы. Коротко, процесс следующий:

1. Освобождаем емкость от краски. Наливаем немного растворителя в емкость и моем ее ватными палочками. Получившуюся смесь распыляем из аэрографа. Далее контрольный второй распыл уже почти чистого растворителя (можно и без него обойтись).
2. Снимаем емкость. Если она разборная, то лучше разобрать, так как в неожиданных местах могут оказаться остатки краски, которые легко и быстро стираются бумажной салфеткой, смоченной в растворителе.
3. Снимаем сопло. Можно аккуратно протереть его ватной палочкой, смоченной в растворителе (производитель категорически не рекомендует разбирать сопло). Либо положить ненадолго отмачиваться в растворитель и потом его протереть.
4. Подносим пипетку с растворителем к отверстию для прикрепления емкости. Выставляем большое давление на компрессоре (я ставлю 4 атм). Нажимаем гашетку и медленно «вливаем» растворитель в аэрограф. За 1-2 раза канал полностью прочистится.
5. Если необходимо, то, все тем же специальным ключом, смоченным в растворителе, чистим канал 1-2 оборотами. Производитель не рекомендует часто повторять эту операцию.
6. Смоченной в растворителе салфеткой протираем корпус аэрографа.

На все про все уходит 3 минуты или меньше, если покраска велась аккуратно. Единственное слабое звено - очистка сопла. Мне показалось, что оно не промывается полностью в некоторых местах, несмотря на любые ухищрения. Боюсь, что со временем там накопятся частички краски и, вопреки рекомендациям производителя, придется разбирать их и чистить.

Недостатки и проблемы

К сожалению, инструмент у меня недавно. Сам я пока с проблемами и поломками не сталкивался. Из сложных и неприятных моментов могу назвать следующие:

1. Аэрограф требует определенного привыкания. Перед реальным применением желательно поэкспериментировать с соплами/красками/давлением. Оптимальные сочетания не просто поймать сразу.
2. Я ожидал, что им можно будет красить и более тонкие и более широкие линии, чем те, что у меня получаются. Конечно, для меня это не критично, а для целей моделизма уж точно хватит. Но, как говорится, потенциал раскрыт не полностью.
3. Несмотря на то что очистка аэрографа и правда не занимает много времени, возможно в будущем меня ждут небольшие проблемы с засорением сопел.
4. Похоже, что с запасными частям для самого аэрографа у производителя не все хорошо, хотя сопла и емкости для краски можно легко найти в продаже.

Также после изучения форумов выяснил, что иногда возникает такая проблема: пережимается/лопается резиновый тросик внутри аэрографа. Это происходит примерно через полгода эксплуатации и причиной являются слишком резкие нажатия на гашетку. К сожалению, запасной детали поставщик не предоставил, а про выполнение обязательств по гарантии (которая, кстати, дается на 3 года!) ничего не известно. Кстати, попытка самостоятельно разобрать аэрограф автоматически отменит гарантию. Однако, рецепт, как это лечить, на тех же форумах есть. Ну а чтобы не допустить подобной ситуации, пользуйтесь инструментом правильно и плавно работайте с гашеткой.

Вывод

Этот аэрограф для тех, кто привык делать покупки качественных вещей с прицелом на будущее. Цена, конечно, не самая маленькая (свой я приобрел чуть больше, чем за 8 тысяч рублей). Но за эту цену вы получите качественный инструмент широкого профиля с возможностью тонкой настройки и удобный в эксплуатации. Все это, конечно, с оговоркой на пресловутую "ширину" профиля, о которой говорилось выше. Для моделизма, скорее всего, его возможностей вам хватит, и другой аэрограф докупать не придется. Но тогда вы вполне можете попробовать обойтись менее укомплектованным набором. Все заявленные особенности набора от производителя в целом подтвердились, хотя иногда они предстают в несколько ином ракурсе.
Если вы цените действительно хороший инструмент, вдумчиво подходите к процессу выбора, смотрите не только на стоимость, но и на эффект от вложенных денег, советую вам присмотреться к этому набору от Aztek, либо аналогичному.

Всем спасибо за внимание. Любые комментарии и дополнения приветствуются!

С уважением, Роман.
