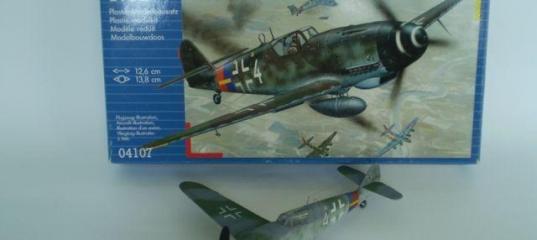

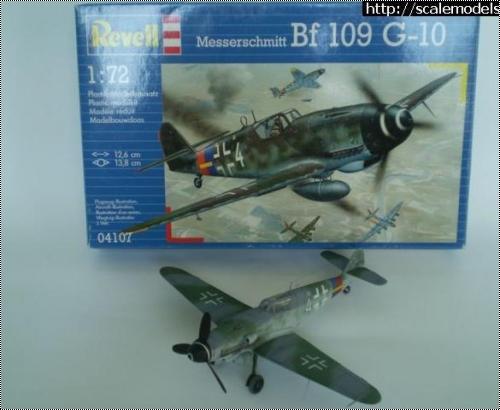

Revell 1/72 Bf-109G-10

Уважаемые коллеги, приветствую!
В общем то у меня не было сильного желания выкладывать на суд почтенной публики эту копию. Во-первых, останавливало то, что не смог побороть косячность капота модели ( жалко было убивать шпаклёвкой хорошую расшивку и расклёп на носу), а во-вторых – уж столько Мессеров кругом, что они уже все глаза замылили – куда ни плюнь – везде Мессер!

Но, вот тут, на форуме опять был поднят вопрос о качестве кита от Revell, ну я и решил показать, что из этих заготовок тоже можно кое-что сделать. Ещё раз напоминаю, что модель была изготовлена в 2002-2003 годах. Ни цифрового фотоаппарата, ни моб. телефона, ни тем более Интернета у меня тогда и в помине не было, и естественно этапы сборки не фотографировались. Всего, конечно теперь и не вспомнишь, что было сделано, но если коротко, то переделки были следующими:
По фюзеляжу. Прежде всего, с половинок был срезан нижний воздухозаборник. Потом половинки воздухозаборника были склеены, самой детали была придана нужная форма, внутрь вставлена сеточка, доработана выходная створка.

Родные лопасти пошли в утиль, а новые были изготовлены из лопастей Та-152Н от Revell (ex-FROG). Воздухозаборник нагнетателя с левой стороны фюзеляжа был полностью переделан (высверлено отверстие, придана достоверная наружная форма).

Также серьёзно был доработан киль, а именно угол наклона передней кромки киля был значительно уменьшен.

Кабина начинена самодельной мелочёвкой (привязные ремни из фольги на кресле пилота, бронеспинка, бронестекло на ней, и т. д.)

Единственный афтермаркет, который я использовал (и то не полностью), был фотоэдчет неизвестного производителя на Bf-109G-6. Из него я взял приборную доску в кабину, и рельеф потолка ниши уборки колеса. Нишу уборки стойки с облегчающими отверстиями изготовил самостоятельно из медной фольги.

Как уже упоминал, перенёс ближе к центральной оси самолёта точки крепления стоек шасси.

Да, ещё из ФТД использовал кольцевую антенну на фюзеляже.
Как известно, на некоторых модификациях G-10 устанавливались колёса с утолщёнными шинами. Под эти шины на верхних половинах крыльев устанавливали обтекатели. У модели они выполнены просто отвратительно. Я придал им более правильную форму и сделал по всему краю узкую фаску. Детали стали выглядеть гораздо приличнее.

Кстати, именно на этих фото цветопередача камуфляжа наиболее близка к реальности.
Подвесной топливный бак взял от FW-190А-8 (тоже Revell ), а Фоккеру достался бак от Мессера.

Колёса оставил родные (очень даже приличные), стойки тоже (хоть и жидковаты они), створки из набора, сточенные до нужной толщины. В работе ориентировался на прекрасную графику из чешского «Злинека».
С покраской всё просто. Цвет низа намешал из красок Revell, цвета верхнего камуфляжа - подобранная «на глазок» нитра. Всё это на 648 растворителе. Цветные полосы «защиты рейха» надуты аэром, родную деку не использовал.

Декали максимально обрезаны от лаковой подложки, переведены и «приварены» спиртом. Швы расшивки тонированы гуашью. Напоследок всё задуто лаком. Смесь блестящего и матового лака от Revell на том же растворителе. Нагар от выхлопа совершенно не получился, увы…
На этом пожалуй и всё. Терзайте!
С уважением! Олег.

Просмотров: 6632
Опубликовано: 12.9.09 21:57

» Автор
olten
Опыт:	1085
Репутация:	+293/–4

adlersieg 13.09.2009 - 13:00

мессер однозначно хорош, не без изъянов, но определенно хорош!

olten 13.09.2009 - 14:44

не без изъянов, но определенно хорош!
Спасибо вам, уважаемый коллега adlersieg! Впечатлён вашей работой с Мессером от А-модел! Сборка с деталировкой двигателя, а особенно исполнение камуфляжа выше всяческих похвал :shock:
Олег.

AndreyDARK 13.09.2009 - 17:01

Присоеденяюсь к мнению коллег! Олег - удачный мессер получился! :wink:
Фотографии конечно не очень - но я сам этим грешен :mrgreen:

olten 13.09.2009 - 19:10

Присоеденяюсь к мнению коллег! Олег
Спасибо, Андрей!
Насчёт фото - это точно, как говорится ещё учиться, учиться и учиться :grin:
Олег.

faust 13.09.2009 - 23:30

модель понравилась, ну вот никак не могу найти фото на мессеры из JG7 (что "четверка" Revell, что "20-ка" хасигавы)

казалось, что они малокопийные, но приклеил какие были, хотя смотрятся и диковато немного.
нормальные номера, именно такие и были распространены в конце войны.

novi4ok 14.09.2009 - 01:18
Тема: Re: Revell 1/72 Bf-109G-10

Спасибо за статью - модель смотрится отлично , несмотря на происки "графьёв" Если модель делается не на выставку , а для собственного созерцания , то плевать на милиметры- самолёт узнаваем , отлично собран , покрашен-=украшение полки Хочу такой-же ! Теперь есть на что равняться Спасибо!

omega 14.09.2009 - 01:56
Тема: Re: Revell 1/72 Bf-109G-10

Спасибо за статью - модель смотрится отлично , несмотря на происки "графьёв" !
А вот с места о "графьях", коллега, попрошу мысль развить поподробнее...

Не надо провоцировать человека на очередное предупреждение

freeman 14.09.2009 - 15:46
Тема: Re: Revell 1/72 Bf-109G-10

Олег, как всегда классно! Понравилось все!

omega 14.09.2009 - 16:01

Ну "каки-таки провокации", минхерц модератор :oops: Не поп Гапон я - тут чисто по Высоцкому: "...а из зала кричат - давай подробности!" :mrgreen:

Den2000 05.04.2013 - 16:56
Тема: Revell 1/72 Bf-109G-10(#1997) - обсуждение

ПО МОДЕЛИ
Была у меня такая модель от Revell в 72м.Отделил от литников,склеил для пробы без покраски(так,на капельке клея).И стал рассматривать со всех сторон и ракурсов.Смотрел долго.По чертежам,фотографиям проверял.Сравнивал также с другой,более крупной,моделью:Hasegawa Bf109K-4(1:32).Прикидывал...(К-4 от Хасегава имеет крылья как у G-10,а посему не слишком уж отличается.)ВЫВОД:увы,ничего общего с G-10 эта модель не имеет.Разобрал и продал.
ПО СБОРКЕ.В ЦЕЛОМ.
Сборка удалась.Окраска и нанесение декалей тоже.Модель смотрится хорошо.
