Изготовление стволов пулеметов Colt-Browning

«…пулемёт строчит тратататата! Стреляет.
Толи убьёт толи не убьёт, толи убьёт толи не убьёт!?
Кто ёго знает!!....» творчество М. Покровского.
Пулемёты «Кольт-Браунинг» применявшиеся как оборонительное вооружение на большинстве многомоторных самолётов в ВВС США 2МВ имели на стволах перфорированные теплоотводящие кожухи с множеством круглых отверстий. Как воспроизвести эту особенность, улучшающую вид масштабной модели, я расскажу в этой статье.

Как заготовка по своей фактуре нам подойдёт коррегирующая(?) сетка из старого кинескопа от цветного телевизора. Не разбив яйца не сделать яичницу и вот кинескоп расколочен (ОСТОРОЖНО! ЭТО БОЛЬШАЯ ЭЛЕКТРОЛАМПА ЕЩЁ И С ОСТАТОЧНЫМ НАПРЯЖЕНИЕМ ВНУТРИ! Лучше тупо кинуть его от себя подальше о что-то твёрдое вместо того чтоб упражняться с молотком) Извлекаем из него нужную нам деталь. Сетка размером с экран и хватит её даже кружку моделистов примерно на пятилетку.

Несём вожделенный трофей в свой укромный уголок и приступаем к изготовлению. Нам понадобятся: ножницы, пинцет, медицинская игла нужного диаметра + канюля (собственно, сама иголка) от такой же медицинской иглы, зажигалка ну и сама сетка.
Изготовление стволов пулеметов Colt-Browning

1. Отстригаем от сетки удобный для работы кусок.
2. От этого куска аккуратно отрежем полоску шириной, достаточной, чтобы обернуть приготовленную нами медицинскую иглу (для иглы с синим штуцером достаточно полосы шириною в три полных ряда отверстий). Длина полоски - чуть короче будущего ствола, чтобы кончик выпирал.
Изготовление стволов пулеметов Colt-Browning
3. Пинцетом изгибаем полосу повдоль в виде «лодочки» и обжимаем её тем же пинцетом вокруг иглы. Металл у полосы мягкий и сходимость краёв вполне удовлетворительная. Ещё одно полезное свойство сетки – она уже чернёная и греть её на огне не нужно. Кожух к пулемёту готов.
Изготовление стволов пулеметов Colt-Browning
4. Теперь берём кусок канюли, отпиленный нами по длине ствола, и нагреваем её на зажигалке до появления цветов побежалости. У нас получился готовый чернёный ствол.
5. Надеваем кожух на ствол и вклеиваем в казённую часть модели пулемёта. Работа закончена, пулемёт готов.

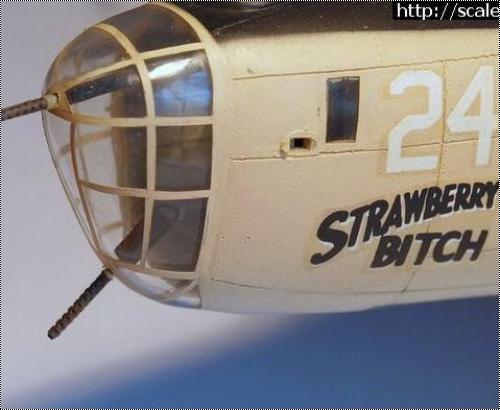

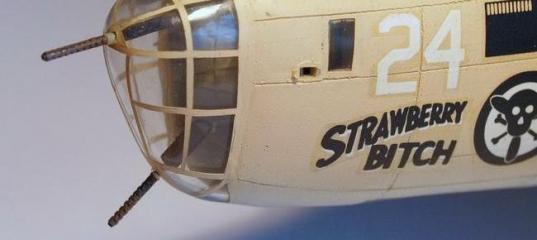

На снимках стрелковые точки моделей с кожухами и без. Разница заметна.

Изготовление стволов пулеметов Colt-Browning Изготовление стволов пулеметов Colt-Browning
Изготовление стволов пулеметов Colt-Browning Изготовление стволов пулеметов Colt-Browning


С уважением, Мишонин Владимир.

» Информация о статье
Просмотров: 9196
Опубликовано:
saha в 26.07.2009 - 04:54
Тема: Re: Изготовление стволов пулеметов Colt-Browning
Есть один момент на счет кинескопа: отверстия на перфорацию всетаки крупноваты, при этом сетка пружинит при скручивание вокруг иглы, и требует дополнительной температурной обработки.
Dock в 26.07.2009 - 08:50
Не, ну на 48-й масштаб наверна ничо?
ВЕХЫЧ в 26.07.2009 - 21:30
Здравствуйте, коллеги!
По данному вопросу могу добавить следующее:
1. Не всякая сетка подойдёт. В некоторых телевизорах сеточка с прямоугольными отверстиями. И работать с ней нужно крайне аккуратно- рвётся!
2. При работе с сеткой с круглыми отверстиями я сначала убираю её толщину на наждачной бумаге. Гнётся лучше. Необходимо учитывать, что диаметр отверстий с разных сторон сетки разный! Мне удобнее её (сетку) сгибать большим диаметром наружу.
Удачи, Олег.
IQ в 26.07.2009 - 22:47
Для того чтобы разбить кинескоп, для начала необходимо кокнуть лампу на конце. Тогда закачается воздух внуть и можно смело приступить с раборке, или разбивке, кинескопа.
Эйероплан в 28.07.2009 - 00:32
Тема: Re: Изготовление стволов пулеметов Colt-Browning
Доброго времени, коллеги.
Канюля-"пластмасска", а я считал что наоборот. Спасибо за поправку.
Возможно, что изготовители кинескопов используют различный металл для сетки и некоторые виды её более жестки и упруги. У меня "прямо с помойки" , уже много лет одна и таже, сразу была мягкая.
Действительно, "с изнанки" диаметр отверстия в сетке меньше в сечении отверстие -этакий пологий конус. Можно и маленькими наружу но, как ранее справедливо отметил ВЕХЫЧ, работать с ней в этом случае труднее.
В тех кинескопах, где сетка прямоугольная, точки люминофора на экране тоже прямоугольные. Распозать объект можно сразу.
По масштабности и применимости: Разумеется пулемёт "по жизни" чуток по другому выглядит. Э хе хе, полезем в дебри.
диаметр пули 12.7мм (далее с округлениями-не академики, гы!) толщина стенки ствола примерно такая же, те 12.7х3=38.1. толщина стенки кожуха с учётом зазора меж. стволом и им примерно 2/3 калибра те (12.7х2/3)х2=16.9 Итого: "палки" которыми гоняли немцев и японцев были диаметром примерно 55 мм. (38.1+16.9). В 72м это примерно 0.8мм. В 48м-1.2мм.
По отверстиям: По кругу их входило по 5 шт на любой из "Браунингов".
По количеству отверстий в кожухе на длину ствола:
Б-17: у радиста-6 , шаровая турель 9-10 , носовые пулемёты 8 отверстий.
Б-24: верхняя турель 10 , бортовые пулемёты 8 отверстий.
Б-25: бортоые, для стрельбы вперёд (4шт)-9 отверстий.
Б-26: хвостовая турель-7, верхняя башня-10, носовой пулемёт-9шт. Ну и так далее.
Диаметр "модельного" ствола 1мм.
Применимо/копийно или нет. Выводы делайте сами.
Думаю из этой сетки так же получится: стволы на немецкие МГ и сеточка глушителя к немецкому танку Т1.
С уважением. Мишонин Владимир.
IQ в 28.07.2009 - 10:37
Эйероплан оно то канечно не совсем копийно выходит ( и входит.........:lol: :lol: :lol:).
Но вы считаете что пластик будет лучше смотрется???
С таким успехом и расшивки тоже недолжно быть-ибо в 72-м ее вобще невидно.

Использовать или нет этот способ решает каждый сам для себя............
ВЕХЫЧ в 28.07.2009 - 21:17
Эйероплан оно то канечно не совсем копийно выходит ( и входит......... ).

Не, я так думаю здесь вопрос больше не в копийности а визуальной эффектности!!! Ведь согласитесь, что с такими кожухами стволы смотрятся эффектней?
Удачи, Олег.
IQ в 28.07.2009 - 23:55
ВЕХЫЧ ну конечно выглядят приличнее. Да и эФФектнеей смотряться!!!
Насчет копийности-так каждый сам себе решает.......
Эйероплан в 29.07.2009 - 00:44
Самое главное сделать не трудно, ни травить ничего не нужно ни сверлить.
IQ в 29.07.2009 - 01:37
Эйероплан так об этом и речь. Помните как раньше говорили-Дешево и сердито.........
А главно классно же смотрится.
