Изготовление масок из маскировочной ленты Tamiya

Это один из способов, упрощающих изготовление маски из маскировочной ленты Tamiya.

Это в общем-то не статья, а заметка из разряда "Маленькие хитрости". Ни в коей мере не претендую на лавры первооткрывателя - наверняка найдутся люди давно пользующиеся данным способом. Но для меня это было неожиданным открытием, и найдутся те кто этого не знал. Вот для них эта заметка.

Передо мной встала задача нанести маркировку на мой Трекер в 72-м масштабе. Поскольку декали на него нет, то надо что-то придумывать самому. Один из вариантов был нанесение крупных элементов маркировки через трафарет. Всем известен способ вырезания маски на Тамиевской ленты. Но вот предварительное нанесение разметки на ленту - дело кропотливое и требующее внимательности. Особенно если надо сделать несколько одинаковых элементов. Перед тем как вырезать маску, я нарисовал ее на компьютере.
Изготовление масок из маскировочной ленты Tamiya
Затем встал вопрос разметки на ленте. И тут меня осенило, я просто наклеил широкую ленту на обычную офисную бумагу и вставил в лазерный принтер.
Изготовление масок из маскировочной ленты Tamiya

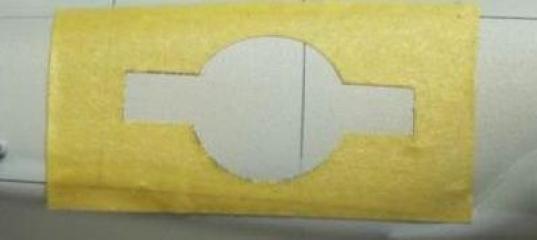

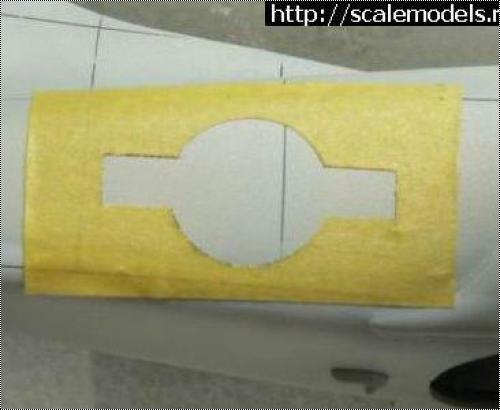

Результат мне понравился. Лента отлепляется от бумаги хорошо, сохраняя свои клеящие свойства. По полученному рисунку удобно вырезать. Еще одно достоинство - это повторяемость. Можно сделать сколько угодно одинаковых масок. Следует отметить что весь процесс рисования маски происходит на компьютере, а значит нет проблем с корректировкой. Рисунок на ленте получается четкий, но не очень прочный. Хотя его прочность вполне достаточна для вырезания маски.

Еще один момент необходимо обозначить. Я все делал на своем принтере HP LJ6L. И ручаться за все лазерные принтеры я не могу. Экспериментируйте!

Вот, собственно, и все, что я хотел сказать.

Удачи, Сергей.

» Информация о статье
Просмотров: 10796
Опубликовано:
Sky_Dog в 20.07.2009 - 10:42
А вот будет ли он на скотче печатать - вопрос.
На Тамиевском, не пробовал, а вот на малярном печатает, думаю и на Тамиевском напечатает.
Pavelat в 20.07.2009 - 13:35
А чернила какие ?

Добавлено спустя 2 минуты 22 секунды:

Ну или модель принтера/картриджа.

Просто они есть 2-х разновидностей. "Старые" водорастворимые и "новые" пигментные, вроде на спирту.
looking в 20.07.2009 - 18:50
приветствую. А я обычным циркулем пользуюсь, тоже вестч :wink:
А вот у меня круги не получаются, лезвие упорно закручивается по спирали к центру.... как победить не знаю
StasPetrov в 24.07.2009 - 22:35
А вот у меня круги не получаются, лезвие упорно закручивается по спирали к центру.... как победить не знаю
Делаешь спец. иголку, центральную. С площадочкой типа перевернутый гвоздик, а на шляпку приклеивается шкурка.И акуратненько потихоньку.
-=ATMevgen77=- в 24.07.2009 - 22:47
приветствую. А я обычным циркулем пользуюсь, тоже вестч :wink:
А вот у меня круги не получаются, лезвие упорно закручивается по спирали к центру.... как победить не знаю

а причем тут лезвие???? я круги черчу циркулем с карандашом, а в последнее время купил какой то скотч, слаболипкий и тонкий, так там просто беру с циркуля снимаю карандаш, зажимаю вторую иголку, черчу круг нужного размера, а потом провожу по кругу нескоко раз иголкой в циркуле, и вот у меня готовы трафареты как сам чисто круг, который можно приклеить поверх нанесенной краски, так и трафарет, который можно приклеить и уже его задувать.
ultramarin в 04.09.2009 - 12:43
приветствую. А я обычным циркулем пользуюсь, тоже вестч :wink:
А вот у меня круги не получаются, лезвие упорно закручивается по спирали к центру.... как победить не знаю

а причем тут лезвие???? я круги черчу циркулем с карандашом, а в последнее время купил какой то скотч, слаболипкий и тонкий, так там просто беру с циркуля снимаю карандаш, зажимаю вторую иголку, черчу круг нужного размера, а потом провожу по кругу нескоко раз иголкой в циркуле, и вот у меня готовы трафареты как сам чисто круг, который можно приклеить поверх нанесенной краски, так и трафарет, который можно приклеить и уже его задувать.
Вы уж парни простите мою пямоту но в канц товарах есть циркули с резьбовой шпилькой по середине (http://upload.wikimedia.org/wikipedia/commons/b/b4/Compass_(drafting).jpg нашел в гугле) приобретайте его и доводите его до кондиции.
jackkky в 10.08.2010 - 17:39
Тема: Изготовление масок из маскировочной ленты Tamiya
Уважаемые коллеги, я делал немного по-другому. Супруга делала в кореле рисунки крестов (для мессера), я их печатал на простой бумаге и приклеивал на липкую часть скотча. Затем по ней вырезал, естественно скотч тоже прорезался, а потом просто отклеиваешь бумагу и все. Отличие от способа, предложенного уважаемым chse в том, что не надо печатать на скотче, а можно на простой бумаге
avcooper в 06.07.2011 - 18:26
В одном видео с мастер-классом по сборке P-40, по-моему в масштабе 1/32, моделист из страны восходящего солнца сделал трафарет бортового номера с помощью маскирующей ленты (производитель ленты возможно Tamiya, точно не помню) и бумаги, как было выше описано YuraVS:
Можно печатать на бумаге, потом сверху наклеивать скотч, и по контуру, который на бумаге, вырезать трафарет. Меньше риск угробить технику Smile

только моделист начертил номера, а затем наклеив поверх ленту, использовал известный многим студентам сдававшим черчение "стекления", т.е. сделанный бутерброд был зафиксирован на стекле, подсвеченном снизу лампой. И, мне очень понравилось, что у него в прямо в столе сделан "стеклограф" - рабочая поверхность стола стекло, а под ним лампы дневного света.
destinxxx в 06.07.2011 - 20:06
Да. конечно набоянили) Я так ещё в 8 классе черчение делал)
И таким макаром буковки вырезал, чтоб потом клеить куда нить... Например фамилию на тетрадках
VolshebNik в 06.07.2011 - 20:44
Ой какая бородатая статейка :smile:
Чтож, спасибо.

Интересно, что сам пользовался всеми описанными способами.
А стол с лампой под стеклом сделал когда-то жене. Для чертёжных работ как раз.

приветствую. А я обычным циркулем пользуюсь, тоже вестч :wink:
А вот у меня круги не получаются, лезвие упорно закручивается по спирали к центру.... как победить не знаю
С этой проблемой тоже сталкивался.

Решение очень простое. Первый прочерчивая круг надо нажимать на нож в циркуле очень слабо. Слегка касатся. Через пару таких проходов образуется ровная "канавка". С неё лезвию соскочить будет уже сложнее. Так, постепенно увеличивая усилие, маска прорезается насквозь. А чтоб процесс шел быстрее и удобней я кручу не циркуль, а бумагу с маской.

Важный момент - лезвие должно быть очень острым. Иначе оно может случайно порвать маску или "срез" окажется не чётким.


Ещё один вариант резки - вырезать маски на плоттере. Маску рисуем в компе и даём знакомому/другу на резку. Но это не всем доступно.
