Электротермопроплавитель - еще один полезный инструмент

Лучшие статьи

Илья Муромец, особенности моделирования в масштабе 1/72.

Сравнение - декали на заказ

Наносим декальные заклёпки Quinta studio

Как изготовить колёсо со спицами с помощью зубчатого колеса?

Тестирование прозрачных лаков Jim Scale 7-й серии.

Работая с приспособлением для фасонных углублений, обнаружил что способ хорош, но не лишен ряда недостатков:- простое не удобство в работе, необходимость каждый раз нагревать инструмент, не возможность каждый раз нагревать до одинаковой температуры, быстрое остывание инструмента, что не позволяет как следует "прицелится". Поэтому назрела необходимость изготовить специальный инструмент. После нескольких проведенных проб и опытов, и получился этот прибор.

Он позволяет выполнять фасонные углубления и отверстия, имитировать шляпки заклепок (не только в потай) , болтов, гайки, имитировать небольшие лючки разнообразной формы.

Для его изготовления потребуются - медная трубка внутренним диаметром не менее 5 мм, болт под этот диаметр, болтик на 3.5 мм, два болтика 1.5 мм, нихромовая проволока от утюга, стеклоткань (марлевка) несколько стеклонитей( выдернуть из толстой стеклоткани, простая проволока 1.5 мм, электрошнур, термоупругая пластмасса ( я использовал гетинаск).

Сначала необходимо подобрать длину проволоки, из которой будет свита спираль. Для этого выставляем трансформатор на 16 вольт, через крокодильчики подсоединяем нихромовую проволоку и передвигая один из крокодилов по проволоке, (изменяем длину замкнутого участка цепи) добиваемся темно-вишневого накала нити.

К полученной длине нити, добавляем по 2 см с каждой стороны для скрутки с электрошнуром. Приступаем к изготовлению нагревательного элемента. Проволоку 1.5 мм оборачиваем стеклотканью, и для фиксации обтматываем стеклонитью.

По стеклоткани наматывем спираль, которую также обматываем стеклотканью с фиксацией стеклонитью

Полученный термоэлемент на скрутках подсоединяем к электрошнуру предварительно пропустив его через ручку, скрутки так же изолируем стеклотканью и стеклонитями. Приступаем к изготовлению "жала" . Болтик 5 мм рассверливаем по оси и нарезаем резьбу 3.5 мм затем просверливаем поперек и нарезаем резьбу 1.5мм. Болтик 3.5 рассверливаем по оси и рассверливаем поперек. В поперечном сверлении нарезаем резьбу 1.5 мм . Затем болт 5 мм вставляем в трубку и обжимаем для фиксации круглогубцами. Из гетинакса изготавливаем две шайбы, внутренний диаметр- под трубку, внешний- под отверстие в ручке. Одеваем их на трубку по ее концам. Болтик 3.5мм ввинчиваем в болтик 5 мм, и фиксируем болтиком 1.5мм.

Жало собрано. Нагревательный элемент вставляем в жало и все вместе вставляем в рукоятку. Проплавливатель готов. Размеры деталей не критичны и могут отклонятся в больших пределах. Я бы посоветовал тем кто будет делать этот прибор - увеличить диаметр ручки до 20 - 25 мм., ибо ее прогрев большой и приходится оборачивать ручку тканью для термоизоляции при работе.
Насадки самые разнообразные, у кого на сколько хватит фантазии и у кого какие формы нужны для работы.

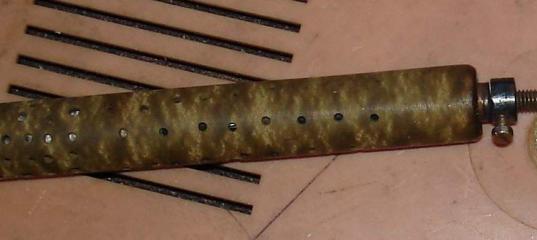

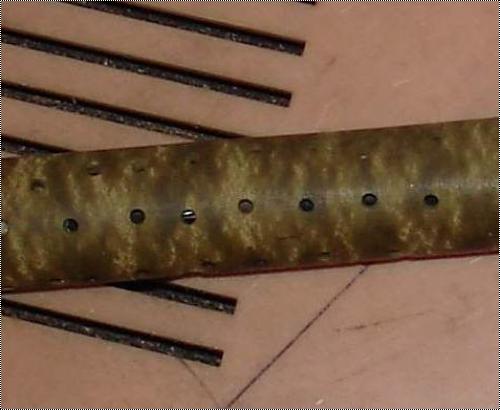

На снимке самый маленький диаметр- 0.8мм ( шляпки заклепок).

При работе инструментом необходим подбор температуры изменением напряжения,( диапазон 6-18 вольт), более тонкий подбор нагрева - вылетом рабочей насадки. Проплавлять надо используя масло, или парафин ( свечной) но можно и без смазки, в этом случае надо учитывать что полистирол прилипнет к инструменту и потянется за ним. С учетом указанных особенностей, сначала необходимо "обкатать" инструмент на куске пластмассы и выработать навыки его использования.

Просмотров: 7899
Опубликовано: 29.6.09 00:39

» Автор
Y.Alex
Опыт:	219
Репутация:	+129
Откуда:	Самара

Подставки для инструмента

Декали - Тёплая чашка

Самодельный коврик - конкурент коврику от Tamiya

Самодельный циркулярный нож

Как сделать сверлильный станок из ПЗФ своими руками

Применение крокодилов в моделизме

Концептуальная Ёлочка своими руками

Подставка с подсветом и всё-всё-всё (изд. 500)

Y.Alex 29.06.2009 - 08:15

Простите Вячеслав! Сам потрясающе долго ломал репу как ЭТО обозвать, но ничего не выломал. С уважением, Александр.

Добавлено спустя 9 минут 1 секунду:

Я думаю пригодится многим в том числе и любителям делать не глубокие открытые лючки с внутренним содержимым. И наверно любителям больших заклепок.

Вячеслав_Демченко 29.06.2009 - 10:21

Y.Alex, да за что ж извиняться? :-) Название зато уникальное! :-)

Y.Alex 29.06.2009 - 12:56

Да уж! Перепутать просто тяжело. :lol:

Добавлено спустя 2 часа 13 минут 38 секунд:

Вячеслав! Может вы придумаете что либо более путное? ':wink:'

Чип 29.06.2009 - 19:08

А вы сократите немного ну например "ЭТПП-1" :wink:

Y.Alex 29.06.2009 - 19:27

Коллеги! ':shock:' Может лучше по сути дела? С уважением, Александр.

chse 29.06.2009 - 19:38

А почему не взять просто паяльник? Со сменным жалом.

Y.Alex 29.06.2009 - 21:35

Я пробовал. Брал паяльник на 25 ватт, рассверливал жало и вставлял разные насадки. Но большой нагрев паяльника и расстояние от руки до детали не обеспечивали точность работы. Даже при работе описанным инструментом (электротермопроплавителем :grin: ) температуру приходится уменьшать. С уважением, Александр.

Добавлено спустя 17 минут 56 секунд:

Приведу пример. Если в электротермопроплавитель :shock: :grin: вставить иголку от шприца, то при утоплении ее в полистирол кроме колечка непосредственно от стенки трубочки, внутри ее образуется бугорок. А если отверстие в трубочке слегка подзасверлить, бугорок станет шляпкой заклепки. Другого способа имитировать заклепку, кроме приклейки чего-нибудь, я не знаю. Поэтому, чтобы точно провести заклепочный шов по линейке, нужен подобный инструмент - паяльником вряд ли получится.

Добавлено спустя 10 минут 44 секунды:

Наверно придется изготовить парочку хитрых насадок и добавить в статью.

Net_Scorpion 01.07.2009 - 01:58

Разрешите вопрос: а что это за странные размеры болтиков: 1,5 мм, 3,5 мм? То есть, конечно, такие резьбы есть в природе, но может быть автор уточнит: не идет ли речь об обыкновенных М2 и М4? А если не так, то где он брал столь экзотические метчики?

Y.Alex 01.07.2009 - 12:22

Net_Scorpion Конечно речь о них и идет. Выбраны из расчета на уменьшение размеров инструмента. Вообще инструмент сделан давно, когда хотел применить его к постройке вертолета, - сгорел. При его ремонте сделал фотографии и написал статью. Мечики из старых запасов, но полагаю что в радиодеталях можно найти. Для инструмента эти размеры не критичны. С уважением, Александр.

The_aircraft_bomb 24.04.2016 - 18:42
Тема: Электротермопроплавитель - еще один полезный инструмент

....

Добавить свою статью | Обсудить на форуме

Вы должны быть пользователем сайта, чтобы комментировать статьи!
Зарегистрироваться
