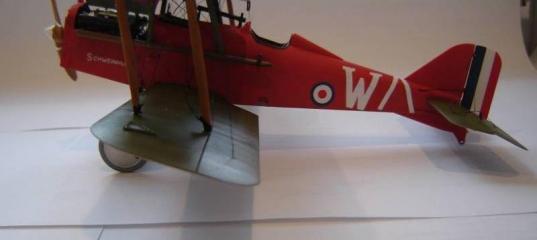

Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

Доброго всем времени суток!

Представляю Вашему вниманию модель фирмы Роден RAF S.E.5a с двигателеме Wolsleye Viper в 32-м масштабе.

Модель

Детально описывать набор не буду, т.к. на сайте есть обзор , поэтому перейду сразу к описанию сборки самолета

Сборка

В качестве прототипа была выбрана машина капитана Дункана Гриннеля-Мильна из 56 Эскадрильи Королевских ВВС (изначально просто потому, что я неравнодушен к красному цвету).
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн
Этот пилот начал воевать в июле 1915 года на самолете B.E.2, сбил на нем Albatros C, затем попал в плен. В 1918 году благополучно бежал из плена. Позже в этом же году был назначен командиром 56 Эскадрильи на новом самолет S.E.5a он добился еще 5 побед (1 - над аэростатом и 4 над Fokker D.VII). Всего у него было 2 самолета S.E.5a, последний с номером C1149, который он назвал "Schweinhund" - как подсказали мне коллеги на форуме перевести это выражение на русский язык можно так "собако-хряк" или "свино-пес", кому как нравится.

Нашел всего 2 оригинальные фотографии этого самолета

Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

Итак была сделана каркаса, вокруг которого натягивалась ткань из тянутого литника, растяжки между ними были натянуты из лески.
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

Затем перешел к сборке двигателя, который очень хорошо выполнен в наборе, из доработок были только добавлены провода к свечам зажигания и все
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

Кабину начал собирать как всегда с приборной панели были вырезаны места для приборов, на цветном принтере распечатал фотографии приборов и приклеил их к обратной стороне приборки. И вот тут я немного протупил: залил приборы глянцевым лаком для имитации приборов под стеклом, а на самом деле шкалы приборов стало плохо видно, а после сборки всего кокпита самолета так и вообще ничего не понять
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

на штурвале намотал леску для имитации реального штурвала, прикрепил леску которая затем пошла к рулям высоты.
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

На настоящем самолете на крыльях были окошки, через которые просматривались ролики тяг элеронов и рулей высоты, чтобы и на модели правдоподобно смотрелись эти окошки (в наборе предлагается просто наклеить декаль) я вырезал в крыльях сквозные дырки, из пивной жести сделал ролики, с обратной стороны приклеил кусочки пластика, зашпаклева и выровнял с крылом.



Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн

Из проволки изготовил прицел для пулемета Vickers .303, который стрелял через винт.

Покраска

В принципе ничего сложного сначала плоскости сверху были задуты оливково-зеленым цветом, снизу - серым, фюзеляж - красным. Самое интересное началось когда я начал делать имитацию накладок полотна на нервюрах с нижней стороны крыльев. Нарезал из фольги полоски, наклеил и после этого задул немного другим оттенком серой краски. Получилось достаточно правдоподобно.


Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн
Ну, а потом пошла сборка бипланной коробки, натягивание растяжек до 2 часов ночи, на следующий день встал в 6 утра, чтоб успеть закончить сомолет в срок. Даже пришлось его брать и доделывать на работе (начальство разрешило :-) ).
Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн



Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн


Вот впринципе и все, сборка этого самолета мне понравилась, на нем я отработал несколько новых для меня техник, следующий на очереди другой истребитель времен Первой мировой войны - моего любимого периода в авиации.

Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-МильнRoden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн



» Информация о статье
Просмотров: 6671
Опубликовано:
Самая красная модель
http://scalemodels.ru/modules/myarticles/article_storyid_1691.htmlСамая красная модель http://scalemodels.ru/modules/myarticles/article_storyid_1691.html
Borman в 30.04.2009 - 21:09
Аналогенно! Перед самой выставкой, перетенул растяжки из-за чего аппарат слегка ушел влево.Не повез я его на выставку свою. Повез BF 108 Эдиковский Его я пораньше сделал. Насчет кокард английских. взял 40-мм скотч строительный обыкновенный.края декали как раз впритык подходят. нарезал кучу кругляшей. Конечно намаялся пока наловчился - что значит первый биплан в жизни - но потом стало получаться. По коробке бипланной еще такой подвох существует - выставляя стойки - есть риск что ни уйдут вперед, и верхний пулемет окажется вдалеке вперед от прицела. Обрати внимание. Под растяжки я вклеивал проволку в виде кольца, а потом сжимал его. Но не нужно брать слишком толстую проволку - плохо сгибается и портит ЛКП. Нитки брал обычные, концы заделывал суперклеем гелевым. Кабаны я вкливал в последнюю очередь - как все было готово. Не хотел чтобы они поломались при сборке.
Avis в 01.05.2009 - 01:30
Тема: Roden 1/32 RAF S.E.5a капитан Дункан ...(#1691) - обсуждение

Отличная модель, мне очень понравилась!
А как у модели с декалями? Я слышал, у Родена они весьма проблематичные...
Paulito в 01.05.2009 - 16:57
Очень классная работа!
С большим уважением отношусь к моделистам выбравшим своим направлением самолёты Первой мировой. Очень интересные аппараты, как по конструкции так и по окраске. Правда информации по конкретным прототипам найти очень сложно.
Удачи Вам в Вашем нелёгком деле!
С уважением, Павел.
Borman в 02.05.2009 - 09:39
С декалями полная ж... Ломаются прям при нарезке. так что если захотели все же использовать декаль Родена, нужно забрызгать ее еще на подложке БФ-6 из аэра. У меня получилось только перегнать бортовые декали без проблем, и то потому что я их лезвием вырезал - края не ломались. затем они блестят как у кота одно место. ну тут все просто - керосин и готово. Ни в коем случае не спирт! Он декаль разрушает на глазах. Уксус то же нельзя. затем акриловым акановским лаком - и вперед. Как на заводе. В рельеф хорошо проникает. Но это все я сделал после того как запорол кокарды и букву W на крыльях.От Schweinehunde тоже немного кусочек отлетел уже после приклейки. В общем надо брать декали на пиндосовских сайтах - тогда мучений будет поменьше а удовольствия побольше. Хотя испытываем ли мы удовольствие без мучений над моделью? вопрос риторический
msl в 11.05.2009 - 14:58
привет

стоило отлучиться - так тут народ и позаканчивал уже. :-) Поздравляю!

Вопрос: а критика приветствуется, али все еще под табу?

С наилучшими...
ssha в 26.03.2010 - 17:15
Тема: Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн
Та напечатайте на глянцевой бумаге в любой фотолаборатории за 2 грн 20 панелей с приборами. Главное их вырисовать. Но поскольку я в электронном виде не рисую, а черчение у меня не плохо было, я их нарисовал отсканил вогнал в масштаб и отдал на печать в фотолабораторию. 26 изображений по 20 приборов хватит на лет 10 работы с приборами и приборными досками.
fsl в 27.03.2010 - 10:33
Тема: Re: Roden 1/32 RAF S.E.5a капитан Дункан Гриннель-Мильн
Та напечатайте на глянцевой бумаге в любой фотолаборатории за 2 грн 20 панелей с приборами. Главное их вырисовать. Но поскольку я в электронном виде не рисую, а черчение у меня не плохо было, я их нарисовал отсканил вогнал в масштаб и отдал на печать в фотолабораторию. 26 изображений по 20 приборов хватит на лет 10 работы с приборами и приборными досками.
А отсканированным изображением можете поделится :grin: это для тех кто ни чертить,ни фотошопить не умеет,заранее спасибо.
olgerd83 в 27.03.2010 - 15:26
.............
ssha в 01.04.2010 - 02:00
Подождите ребята! Там приборы на Fokker DVI. Ну вобщем на любой Фокер пойдут кроме Ешек. Но на британцев ну никак! У немцев белые поля приборов, а у британцев чорные. Конечно поделюсь!!! :wink: Мне что жалко что ли!

Добавлено спустя 44 минуты 18 секунд:

Если бы меня еще кто сайтом научил пользоваться, вообще классно было бы! :grin:


[url=http://www.postimage.org/image.php?v=PqAv9sA][/url]

Добавлено спустя 8 минут 33 секунды:

В файле 1/72. При печати надо стоять над мальчиком и давать ему целеуказание, а то они привыкли шлепать фотки и модельных тонкостей не понимают. Первый раз мне напечатали так что ничего видно не было (хотя на настоящих приборах что-то видно если фотографируют только прибор микросьемкой), а второй раз компасы получились черными пятнами. Кривоваты они конечно, :oops: но их надо минимум в 20 раз увеличить что бы было видно что они кривые. :grin:

Добавлено спустя 6 минут 11 секунд:

А и не все приборы достоверные. :grin: Мне надоело рисовать одно и тоже 5 раз и как творческий человек, я немного на некоторых приборах добавил от себя. :grin:
nikola в 29.06.2010 - 03:50
Здравствуйте коллеги.Пишу сюда а то не знаю куда отписать.Вопрос у меня такой.А были ли еще красные S.E.5a как у капитана Дункана. и если были то в каких эскадрильях и кто на них летал. был и на RAF Там даны эск. пилоты.А вот с окрасами проблема. отпишите пжл.или ссылку на сайт желательно с фото.Спас.до свиданье.
