Изготовление троса на модели

Имитация антенн, тросов и прочих растяжек на моделях из капроновой нити хоть и удобна, но все таки не дает того результата которого можно добиться применяя металл.

Итак, самое главное-найти стальную проволоку диаметром 0,03мм.
Изготовление троса на модели

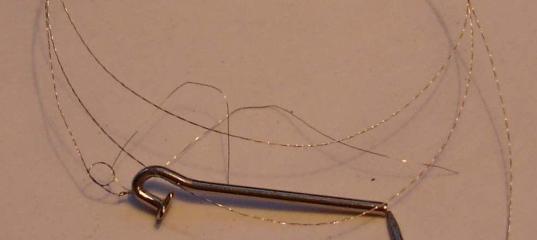

Она применялась в качестве носителя информации в бортовых магнитофонах и вообще там, где записывались переговоры. Техника изготовления проста. Отрезаем с полметра проволоки и складываем пополам, сгибаем из подходящего гвоздика крючок, зажимаем его в бормашинку или что у кого в наличии (можно крутить и просто руками, но долго), из сложенной пополам проволоки делаем петельку и одеваем ее на крючок.
Изготовление троса на модели
Противоположный конец зажимаем в тиски. Натягиваем проволоку и в натянутом положении включаем бормашинку на секунду. Потихонечку отпускаем натяг и смотрим на провис проволоки если она не скручивается в кольцо , операцию повторяем. Если начинает сворачиваться в кольцо, немедленно опять натягиваем, и руками крутим бормашинуку в обратную сторону , до тех пор пока скрученная проволока не будет свободно провисать. Если не делали подобного раньше, сразу может не получиться. Затем расплющиваем мягкую китайскую булавку, сверлим отверстие 0.5мм, заводим в него скрученную проволоку, натягиваем, и обматывает виток к витку.
Изготовление троса на модели
Аналогично противоположная сторона.

» Информация о статье
Просмотров: 9459
Опубликовано:
Вячеслав_Демченко в 02.05.2009 - 12:38
Тема: Изготовление троса на модели(#1689) - обсуждение

Технология интересная!
Но не проще ли взять тонкую медную проволоку? Она и доступнее, и мягче, то есть, с ней легче работать и легко потом "выкладывать" на поверхности... Правда, это имеется в виду применительно к моделям БТТ. :)
Кстати, а на моделях в каких масштабах будет заметен (невооружённым глазом) эффект от применения стальных витых растяжек и антенн?
Y.Alex в 02.05.2009 - 13:50
Добрый день коллеги! В 72 масштабе уже заметно. В 97 г. удадось полностью запаковать в фольгу на моменте Миг -15 и там в первый раз применил эту проволоку. Получилось не сразу. Конечно качество троса зависит еще от количества витков но работа усложняется. тросик норовит свернуться в петлю а потом если и удастся распутать то он искривляется и его натянуть ровно не получится. Надо его скручивать и отпускать несколько раз, пока скрутка не будет хорошо видна. Можно зачернить над пламенем а потом протереть микронкой результат буден превосходным, но можно сжечь и порвать . Везде нужен навык. С уважением Александр.

Добавлено спустя 11 минут 31 секунду:

Медной проволокой не пробовал, думаю получится должно, только наверно цвет будет не подходящим , слишком красная, но с другой стороны и зачернить можно. Надо пробовать.
T-72 в 02.05.2009 - 21:04
Тема: Re: Изготовление троса на модели
на моделях бтт великолепные тросы получаются из рыболовных поводков.
Александр, как вы боретесь с неравномерным перекручиванием прядей?
Y.Alex в 02.05.2009 - 21:34
Мне не приходилось делать многонитиевые танковые троса. Самое многое - вил антенну на Ту-95 48 масштаба из четырех нитей по 0.03 мм. сразу. Вил ручной дрелью, по графику- 10 оборотов на скрутку, следующие 5 оборотов назад на раскрутку. и так до тех пор пока не получил визуально нужного тросика. Не равномерной скрутки не наблюдал. Возможно дело в раскрутке, т е когда ослабевает напряжение, остаточное напряжение просто как бы растекается равномерно. С уважением, Александр.
DealeR в 04.05.2009 - 22:50
Для БТТ выкладывали интересную статейку http://www.modellversium.de/tipps/6-detaillieren/119-.html
Chitz в 05.05.2009 - 19:12
Я что-то не понял? Антенна (в натуре) делается из того, что любовно называется "антенный канатик". Даже не трос. Никак не двух или четырехжильный. Он МНОГОЖИЛЬНЫЙ. Исходный материал - стальная проволока, омедненная, сверху луженая (в настоящее время - оцинкованная или хромированная). Этот самый антенный канатик скручивается из десятков таких проволок. И в масштабе он должен выглядеть абсолютно гладким.
Y.Alex в 05.05.2009 - 22:18
Спасибо, я в курсе . Может тогда и расшив делать не надо? Дело не только в антеннах . С уважением Александр.

Добавлено спустя 36 секунд:

Дело вкуса каждого.
Chitz в 06.05.2009 - 00:38
Зачем сразу обижаться? Я о конкретной детале говорю.
Может лучше сосредоточиться на крепеже, изоляторах, антенном вводе?
Y.Alex в 06.05.2009 - 08:54
Ну что вы, какие обиды! Просто если строго следовать масштабам и соответствиям, модели будут не такими красивыми. С уважением Александр.
