Работаем с фольгой - <span class= Сопло" />Способ пригоден для имитации нерегулируемых сопел.

Тонкую железную фольгу (пивная банка) сразу режем в размер и геометрически выравниваем в строгий прямоугольник.

Отжигаем, и отступяя от края примерно 0.5мм паралельно ему тонким гладким инструментом по линейке продавливаем на твердой поверхности фольгу после чего заворачиваем, как бы складывая в два слоя.

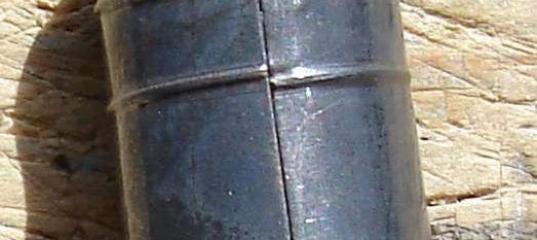

Получилась имитация завальцовки. Переворачиваем , размечаем по ребрам жесткости. Продавливаем канавки ребер жесткости в заранее прорезанную канавку в плексе. Снимаем и наворочиваем на цилиндр, ( сверло) меньшего диаметра чем сопло, внахлест.

Затем берем цилиндр диаметра сопла, и слегка разгибая фольгу надеваем, и подгоняем по торцам. Сопло готово, можно подвергнуть воронению.

Просмотров: 8087
Опубликовано: 11.4.09 11:27

» Автор
Y.Alex
Опыт:	219
Репутация:	+129
Откуда:	Самара

Kostya_R 11.04.2009 - 18:14
Тема: Работаем с фольгой - Сопло(#1618) - обсуждение

А как же сам стык убрать запаивать или шпатлевать после склейки супером ?

Y.Alex 11.04.2009 - 21:24
Тема: Re: Работаем с фольгой - Сопло

Уважаемый коллега! К сожалению удачно завальцевать не удалось ни разу, можно конечно пропаять оловом , но тогда потеряется смысл воронения. Можно пропаять медью, зашлифовать и заворонить, но я не делал. Обычно стык хорошо подогнанный прячется в фюзеляже, и его почти не видно. На вертолетах обращен в низ, и тоже мало заметен. С уважением, Александр.

Вячеслав_Демченко 12.04.2009 - 00:53

На настоящих нерегулируемых соплах (в основном, на ТВД) шов тоже есть, но на модели он будет почти не заметен.
Мне кажется, при этом способе изготовления, шов будет черезчур грубым, а паять-зачищать... На любителя, в общем...
:)
Но описанным способом можно делать отличные бочки в 1/35-1/32!

Y.Alex 12.04.2009 - 08:42
Тема: Re: Работаем с фольгой - Сопло

Да уважаемые коллеги! Бочки будут абсолютно натуральными. Хотя и сопла при условии соблюдения соотношения диаметра и ребра жесткости получаются почти идеальными. С уважением Александр.

Добавлено спустя 21 минуту 51 секунду:

Еще совет тем кто может будет делать сопла таким образом. Торцы заготовки, по которым будет проходить стык надо обработать напильником , чтобы убрать промятую ножницами кромку. При воронении не греть до красна, ибо образовавшийся слой окалины рано или поздно но отвалится.

ПЗ 12.04.2009 - 20:26

Что-то я не пойму, а где такие сопла используются? Хотелось бы референс на оригинал, а то как-то трудно оценить результат предложенной идеи :-) Действительно, бочка получилась :))

Y.Alex 12.04.2009 - 20:53

Это только образец для показа способа изготовления. Сделал специально, размеры на вскидку.

Добавлено спустя 1 минуту 40 секунд:

Никакому конкретному типу не принадлежат.

Sphyraena 13.02.2010 - 23:22
Тема: Re: Работаем с фольгой - Сопло

Как раз думал,чем бы осеребрить сопла Интрудера. Спасибо
