Обзор Hasegawa 1/72 A-1H (AD-6) Skyraider

Набор состоит из семи рамок из серого пластика, одной рамки с прозрачными деталями и одна рамка с полиэтиленовыми втулками для крепления воздушного винта в двигателе. В наборы входит и вооружение- всего четыре SUU-14/A. Остальное вооружение придется докупать отдельно.

Самолет

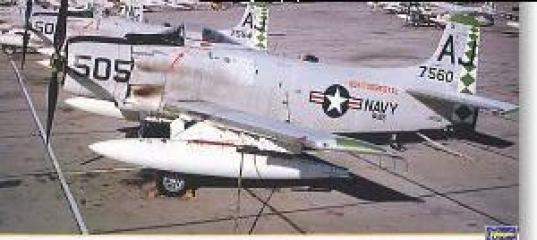

Первые полет самолет BT2D-1 “Dauntless II” совершил 18 марта 1945 года. В апреле 1946 года, в соответствии с новой классификацией в ВМС США, самолет переименовали в AD-1 “Skyraider”.

Самой массовой модификацией самолета “Skyraider” стал штурмовик AD-6. При его соз-дании основной упор делался на повышение живучести самолета в условиях сильного проти-водействия ПВО противника. С этой целью кабина и топливные баки штурмовика AD-4B защитили накладными бронелистами, в гидравлический и топливной системах изменили конструкцию некоторых агрегатов и для повышения живучести продублировали некоторые из них. На AD-6 устанавливался модернизированный двигатель R3350-26WD мощностью 2700 л.с.
Всего было построено 713 самолетов. Самолет широко применялся в войне в Кореи и во Вьетнаме.



Модель

Фирма Hasegawa выпускает (или выпускала) 10наборов:
1. BP6 - A-1H SKYRAIDER `U.S.NAVY`
2. BP7 - A-1H SKYRAIDER `U.S.AIR FORCE`
3. BP103 - A-1H SKYRAIDER `SOUTH VIETNAMESE AIR FORCE`
4. BP104 - A-1H SKYRAIDER w/ SPECIAL BOMB
5. BP105 - A-1H SKYRAIDER w/ GENERAL PURPOUSE BOMBS
6. BP107 - A-1H SKYRAIDER `MIG KILLER`
7. 00023 - AD-6 SKYRAIDER `FIRST OF THE FLEET`
8. 00073 - A-1H SKYRAIDER w/ ROCKET POD
9. 00780 - A-1H SKYRAIDER `6th SPECIAL OPERATION SQUADRON`
10. 00804 - A-1H SKYRAIDER `83rd SPECIAL OPERATIONS GROUP`
11. 00843 - AD-6 SKYRAIDER `VF-85 BLACK FALCONS`
В каждом наборе лежат одинаковые комплекты пластиковых деталей, за исключением ВР104 и 00804 - в эти наборы добавлены две платы с бомбами и «унитазом».

Обзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) Skyraider
Набор состоит из семи рамок из серого пластика, одной рамки с прозрачными деталями и одна рамка с полиэтиленовыми втулками для крепления воздушного винта в двигателе. В наборы входит и вооружение- всего четыре SUU-14/A. Остальное вооружение придется докупать отдельно.
Благо у той же Hasegawa есть наборы вооружения в масштабе 1/72 и 1/48. По-моему, к «Скайрейдеру» больше подойдет набор “Aircraft Weapons I”- бомбы о НУРСы. Кстати, в наборе BP105 - A-1H SKYRAIDER w/ GENERAL PURPOUSE BOMBS как раз и лежит этот набор.


Обзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) Skyraider

Кабина

Кокпит состоит из пяти деталей:
-кресло пилота;
-приборная панель;
-ручка управления самолетом;
-«ванна» кабины;
- прицел.
Приборы и боковые пульты даются декалью.

Фюзеляж

Фюзеляж состоит из двух половин. На нем отлиты антенны, которые, в зависимости от модификации, можно удалить. Вместе с фюзеляжем отлита часть капота, выхлопные патруб-ки, килевой ПВД. В переднюю часть фюзеляжа устанавливается имитация решетки масляного радиатора. Также на фюзеляж устанавливаются выходные створки охлаждения двигателя. Входные створки сделаны в закрытом положении. Двигатель состоит из двух частей: самого двигателя и редуктора.

Крыло и шасси

Крыло состоит из трех частей: двух верхних и одной нижней, отлитой вместе с центро-планом. Вместе с нижней частью отлиты ниши шасси. Сами шасси собираются из двух частей: стойка и подкос. Колеса также состоят из двух деталей: диска и пневматика с имита-цией тормозного барабана. Хвостовая опора с колесом отлиты одной деталью.
К крылу крепится 15 пилонов. 12 из них предназначены для крепления вооружения, а 3 – для крепления ПТБ. Пилоны для крепления вооружения состоят из двух частей. Интересно, что в них сделаны углубления, которые совпадают со штифтами на бомбах из набора “Aircraft Weapons I”.

Декаль

В каждом наборе лежит декаль на два варианта исполнения. Набор BP107 - A-1H SKYRAIDER `MIG KILLER` укомплектован декалью от AeroMaster.
Обзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) SkyraiderОбзор Hasegawa 1/72 A-1H (AD-6) Skyraider

Афтермаркет

Eduard выпускает травление (серия ZOOM).
RVHP выпускает конверсионные наборы для переделки в AD-5(A-1E). Включают в себя новый фюзеляж, фонарь.
ЭКИПАЖ выпускает резиновые колеса.

P.S.: Выражаю благодарность Куделину Андрею за помощь в преобретении модели.





When contacting retailers or manufacturers, please mention: you learned about their products on ScaleModels.ru!

If you want to send us your production items for review - feel free to contact us.
» Информация о статье
Просмотров: 7822
Опубликовано:
Memphis в 07.04.2009 - 16:25
Тема: Обзор Hasegawa 1/72 A-1H (AD-6) Skyra...(#1605) - обсуждение

Интересный обзор. А вот мои комментарии об увиденном.
Все замечательно, но вот какая инетерсная вещь... Моряки не использовали эти бомбометы SUU-14/A, а навешивали по самое не хочу бомбами, причем в основном образцов 2МВ. Конечно было бы здорово услышать по поводу сходимости с чертежами.
И еще одно дополнение. Имеются сведения, что выпускается металлический двигатель на модели в 72-ом
СергейАлексеевич в 07.04.2009 - 20:03
Ещё полезно давать в обзоре разную литературу по "железу" (списком или обложками).
Ляксей в 07.04.2009 - 20:33
Тема: Re: Обзор Hasegawa 1/72 A-1H (AD-6) Skyra...(#1605) - обсужд

Интересный обзор. А вот мои комментарии об увиденном.
Все замечательно, но вот какая инетерсная вещь... Моряки не использовали эти бомбометы SUU-14/A, а навешивали по самое не хочу бомбами, причем в основном образцов 2МВ. Конечно было бы здорово услышать по поводу сходимости с чертежами.
И еще одно дополнение. Имеются сведения, что выпускается металлический двигатель на модели в 72-ом

Спасибо, уважаемый Memphis.
При сравнении с чертежами в "Авиации и время"(="Squadron Signal In Action") длина фюзеляжа модели больше чертежей на 1мм, с крылом то же самое. Высота фюзеляжа больше на 1,5мм.
Насчет металического двигателя- не слышал.

Добавлено спустя 2 минуты 26 секунд:

Ещё полезно давать в обзоре разную литературу по "железу" (списком или обложками).

Много литературы есть на МегаМаге и т.п.
Снорри в 08.04.2009 - 00:03
Тема: Addenum
Касательно точности хасегавского скайрейдера: лучше нет и не будет. Более того, Хася нужна при изготовлении любой модификации, включая и AD-5, коий можно создавать из конверсионного набора или из ревельской модели.
Касательно афтермаркета. Еще на хасин скайрейдер выпускается смола Aires и CMK. Там есть и "все разом", и "по частям", т.е. кокпит, ниши идут в розницу. Если кто берет смоляную кабину, помните, что в комплект входит травло, полностью устраняющее необходимость в Эдуарде (точнее, то, что идет со смолой, сделано тем же Эдуардом).
Двигатель, действительно, кажется кто-то выпускал, более того - в смоле. Но цена за это удовольствие превосходит цены на тот же Вектор во многия разы, чего не скажешь о качестве.
organic в 08.04.2009 - 18:19
Тема: Re: Обзор Hasegawa 1/72 A-1H (AD-6) Skyraider
По поводу применения SUU-14/A(шеститрубный блок нурс), так на морских действительно не видел, но на машинах SOS во Вьетнаме видел. Фото в книге по Скайрейдеру, кажись "фотохроника" или "ин детейл энд скейл"
Memphis в 09.04.2009 - 00:58
По поводу применения SUU-14/A(шеститрубный блок нурс), так на морских действительно не видел, но на машинах SOS во Вьетнаме видел. Фото в книге по Скайрейдеру, кажись "фотохроника" или "ин детейл энд скейл"


Это не НУРС, это шеститрубный бомбомет.... зайдите вот сюда, там же есть и список боеприпасов для него
http://www.designation-systems.net/usmilav/asetds/u-s.html#_SUU

его действительно применяли все подразделения базировавшиеся на суше - ВВС, силы специальных операций (в т.ч. спасательные). Единственно не помню насчет морпехов, да и был ли он там в ливрее морских пехотинцев :wink:
По скайрейдеру есть хороший сайт - очень много фото
http://skyraider.org/
Ляксей в 09.04.2009 - 12:30
Как уже упоминалось в статье, Hasegawa выпустила набор BP105 - A-1H SKYRAIDER w/ GENERAL PURPOUSE BOMBS , в который входит набор вооружения (бомб). Кстати, такой же ход Hasegawa проделала с "Фантомом":00918 - F-4C/D Phantom II Vietnam:


[url=http://www.postimage.org/][/url]


Пршу прощения за оффтоп. :oops: :oops:
Ястреб-WL в 29.06.2009 - 18:03
Тема: Re: Обзор Hasegawa 1/72 A-1H (AD-6) Skyraider
Здравствуйте, Уважаемый Коллега.
Вот открыл свой свеже прибывший из Сибири по заказу Скайрайдер от Италери в 48 м-бе и увидел поразительно сходство деталей. Статья бесспорно пригодиться мне для сборки. Да, кстати, посоветуйте пож-ста - дополнрительные наборы вооружения от Хасегавы имеют в своей коллекции реактивные снаряды и прочее вооружение, стоящее на Скайрайдере.
Спасбо за обзор. Удачи Вам.
Ляксей в 05.07.2009 - 17:13
Hasegawa выпускает следующие наборы вооружения в 1/48:
X48-1 Aircraft Weapons : A - U.S. Bombs & Tow Target System
X48-2 Aircraft Weapons : B - U.S. Guided Bombs & Rocket Launchers
X48-3 Aircraft Weapons : C - U.S. Missiles & Gun Pods
X48-8 Aircraft Weapons : D - U.S. Smart Bombs & Target Pods
X48-4 U.S. Ground Crew Set A
X48-5 U.S. Pilot/Ground Crew Set B
Для Skyraider'а подойдут наборы X48-1:
-Mk. 81 Bomb;
-Mk. 82 Bomb;
-Mk. 82 Bomb with Fuse Extender;
-Mk. 82 Snakeye;
-Mk. 83 Bomb;
-M117 Bomb;
-BLU-27 Napalm;
и X48-2:
-LAU-3 Rocket Launcher (with opt. fairings);
-LAU-10 Rocket Launcher (with opt. fairings).
Удачи.
Ястреб-WL в 06.07.2009 - 09:44
Спасибо Ляксей. Буду искать.
