АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350

 Уважаемые коллеги, представляю Вам свою очередную модель. Это российская ПЛАРБ К-551 «Владимир Мономах» 4-ого поколения, проекта 955 «Борей» (по классификации НАТО – Borei), выполненная в масштабе 1/350 нашей отечественной фирмой Звезда.


Прототип

К-551 «Владимир Мономах» - российская атомная подводная лодка стратегического назначения, относящаяся к IV поколению. Третий корабль проекта 955 «Борей» назван в честь Великого Князя Киевского Владимира Всеволодовича Мономаха.
Проект лодки разработан в ЦКБ «МТ «Рубин». Всего было построено 3 лодки данного проекта, строительство еще 4 единиц ведется по усовершенствованному проекту 955А. Строятся на заводе Севмаш, г. Северодвинск.

АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350

ТТХ

Водоизмещение:
- надводное: 14 720 т
- подводное: 24 000 т
Длина: 170 м
Ширина корпуса: 13.5 м
Осадка (средняя): 10.0 м
Скорость:
- надводная: 15 уз.
- подводная: 29 уз.
Глубина погружения:
- рабочая: 400 м
- предельная: 480 м
Экипаж: 107 человек
Автономность: 90 суток
Вооружение: 6 (8) торпедных аппарата калибра 533
16 баллистических ракет Р-30 «Булава» (NATO: SS-NX-30)

Информацию взял отсюда: https://clck.ru/SHoci

Заложена 19 марта 2006 г., спущена на воду 30 декабря 2012 г., вступила в строй 19 декабря 2014 г. 14 ноября 2015 г. с «Владимира Мономаха» произвели успешную залповую стрельбу из подводного положения двумя межконтинентальными баллистическими ракетами «Булава» из акватории Белого моря по полигону Кура на Камчатке.

26 сентября 2016 года крейсер прибыл к месту постоянной службы на Тихоокеанский флот в Вилючинск. В настоящее время находится в составе ВМФ России. Более подробно о службе корабля здесь: http://deepstorm.ru/DeepStorm.files/on_1992/955/monomax/VM.htm

Набор

Длина модели составляет 486 мм, набор состоит из 100 деталей.
Модель имеет ряд небольших недостатков:
- размах кормовых рулей больше, чем у прототипа;
- отсутствуют шляпки на кнехтах;
- отсутствуют торцевые шайбы на НГР;
- неверная кормовая часть рубки (выступ);
- шпигаты на корпусе излишне широкие и неглубокие.

Подробный обзор подготовил наш коллега Андрей aka SilverGhost - https://karopka.ru/community/user/17882/?MODEL=559165

Сборка

Стройка шла на дружественном сайте - https://karopka.ru/forum/messages/forum190/topic30842/message1442841/?result=reply#message1442841. Сборка как обычно – в первую очередь корпус лодки. Во избежание проблем при стыковке носовой части с основным корпусом рекомендую детали носовой оконечности приклеить к деталям корпуса и только потом соединять нижнюю часть корпуса вместе. Так проще сделать стык в носовой части без щелей и уступов. Поскольку шпигаты показаны совсем неглубокими – вырезаем их. Не самое простое занятие, т.к. размеры их небольшие, а корпус толстый.
Сборка корпуса в целом проблем не вызвала – всё состыковалось очень хорошо. Единственное, что я шпаклевал – это стык надстройки с корпусом. В принципе, можно было и обойтись, но там получился небольшой уступ, который пришлось убрать.
Детали рубки также собрались на отлично. Сточил ненужный выступ в кормовой части рубки, заменил поручни на проволоку.
На носовых рулях из пластика 0.25 мм сделал торцевые шайбы. Уменьшил размах кормовых рулей, вырезав участок.
Немного поработал с выдвижными устройствами. Перископы и антенны связи сделал из медицинских иголок и трубочек разных диаметров. У выдвижных Радиан, Синтез и РКП головы оставил изкоробочные, заменил только тела на медицинские иголки.

Окраска

Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Особо рассказывать нечего: сначала WL, затем нижняя часть основного корпуса, затем верхняя. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали

Декали использовал изкоробочные, качество достойное, подложка тонкая, привариваются хорошо. Приваривал декали жидкостью от Тамии, которая Strong.

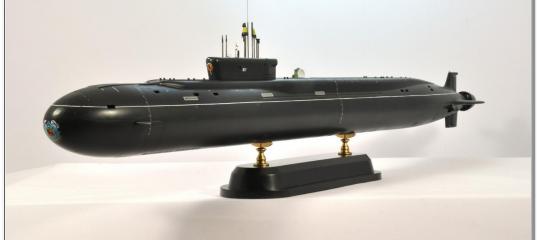

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения, как всегда, приветствуются. Всем отличного настроения!

АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350 АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350

» Информация о статье
КлочковВиктор в 13.01.2021 - 10:56
Тема: АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
Здоровски! Понравилась и модель, и подача! + 1 Удачи !
Лодочник в 13.01.2021 - 12:42

Приветствую! Так черной краской и покрашено. Ну т.е. не модель, а прототип.

Понятно, спасибо!
SilverGhost в 13.01.2021 - 12:53
Модель понравилась, как всегда у Игоря - на твердую "пять"! Единственный отвлеченный вопрос возник: а что, ниже ВЛ лодка тоже черной является? Не красили ничем?

вся черная, только оттенки разные


Добавлено спустя 1 минуту 28 секунд:

Классная модель Игорь!
поздравляю с завершением проекта!
Ares в 13.01.2021 - 13:38
Да, как всегда очень качественно и фото хорошие. С завершением!
Usatiymen в 13.01.2021 - 16:48
Тема: АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
Коллеги, спасибо за отзывы и внимание к работе!
Roman-Nord в 14.01.2021 - 08:22
Тема: АПЛ К-551 Владимир Мономах проекта 955 Борей, Звезда, 1/350
Салют, всем!
Отлично! За наши лодочки с атомным моторчиком!
Usatiymen в 14.01.2021 - 11:17
Roman-Nord
Спасибо!
АА в 15.01.2021 - 01:23
Классная модель!
intruder_bass в 15.01.2021 - 07:43
Спасибо, вдохновился!

а вот вопрос кстати почти по теме, насколько я знаю, носовая часть по крайней мере первых трех Бореев была позаимствована от заделов недостроенных 971 Щук т.е. имеет тот же диаметр прочного корпуса. У меня есть Борей от Hobby Boss и Щука от Bronco. Так вот там разница в диаметре носовой части (не говоря уже о расшивке торпедных аппаратов) довольно существенная. Кто прав и ближе по размерам? Каковы они вообще, правильные размеры? Как там у Звезды с этим?
Usatiymen в 15.01.2021 - 14:35
АА
intruder_bass
Спасибо коллеги!

а вот вопрос кстати почти по теме, насколько я знаю, носовая часть по крайней мере первых трех Бореев была позаимствована от заделов недостроенных 971 Щук т.е. имеет тот же диаметр прочного корпуса.
Верно, у первого Борея есть такое. Но речь идет о прочном корпусе, а детали модели показывают легкий корпус - это уже другое. Есть информация, что специалистов Звезды знакомили с чертежами Бореев. Правда или нет не знаю. Звездовский Борей чуть длинее ХоббиБосса, Бронко нет под руками. Щука от Бронко - это вообще вещь в себе. Корпус толстый, рубка ниже, чем надо и неправильное сочленение с корпусом. Мое мнение - собирать как есть и не мучаться с ней.
Из Бореев же - Звезда. однозначно, лучшая модель.
