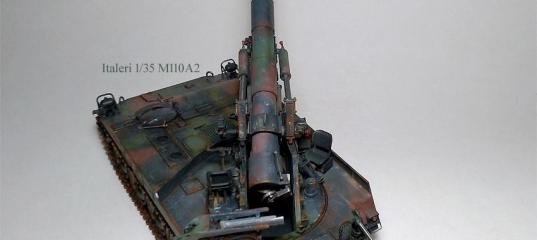

Здравствуйте, уважаемые коллеги! Сегодняшняя статья расскажет о постройке модели американской самоходной гаубицы M110A2 от фирмы Italeri в масштабе 1/35.

M110A2 – это модернизированный в 1978 году вариант самоходной американской гаубицы М110, которая выпускалась с 1961 года. Исходная самоходная гаубица М110 построена на базе универсального шасси Т249 с пятью опорными катками на каждом борту. Ведущие «звездочки» имеют расположены спереди.
В США M110A2 снята с вооружения в 90-х годах, но все еще используется в некоторых странах.
Особенностями гаубицы являются калибр в 203,2 миллиметра и механизм заряжания с подъемником и досылателем с гидравлическим приводом, отсутствие брони для орудийного расчета (возможна установка дополнительных щитков). Данная относительно небольшая гаубица оснащается 8-ми цилиндровым дизельным двигателем мощностью 345 л.с., что позволяет при полной массе в 28,3 тонны развивать максимальную скорость в 55 км/ч.

Модель участвовала в ГБ "Броня крепка-2".
Процесс постройки на форуме : http://scalemodels.ru/modules/forum/viewtopic_t_79873.html
Доработки модели:
- пластиковая имитация сетки заменена на сетку, которая осталась после сборки гаубицы "МСТА" от Звезды.
- сварные швы из «тянутого» литника;
- ручки, гидравлические магистрали по бокам опоры орудия и подножки из проволоки;
- брызговики из жести;
- гидравлические магистрали из виниловых трубок – Soft pipes – толщиной 1 мм от Riich;
- штоки гидравлических цилиндров из вытяжной заклепки.
Сборка оставила приятные впечатления.
Окраска выполнена цветами XF-69 NATO BLACK, XF-67 NATO GREEN, XF-68 NATO BROWN. Тонировка - масляными красками. Сколы - 0103 Ржавчина база и 0099 Ржавчина светлая от Pacific88.

Голосование в номинации гусеничной техники после 1945 г.: http://scalemodels.ru/modules/forum/viewtopic_t_80636.html
Спасибо всем, кто голосовал!
Ответы на комментарии при голосовании:
57: понравился.
Ответ: Спасибо.
Zaets54: Отличный реквизит для очередной серии "Mad Max", ибо непонятно, откуда на боевой машине столько ржавчины, однако субъективно, самая симпатичная модель.
Ответ: Спасибо. Ржавчины, действительно, получилось слишком много.
По модели приму конструктивную критику и отвечу на возникшие у Вас вопросы.
С уважением, Marakar

P.S. Следующая статья расскажет о постройке зенитной ракетной установке на базе немецкого танка из направления panzer-46.

Просмотров: 5172
Опубликовано: 30.11.20 06:01

» Автор
Marakar
Опыт:	9235
Репутация:	+259/–1

Dragon 1/35 Mule M274 с 106-мм безоткатным орудием М40

Italeri 1/48 F-16A Fighting Falcon

Italeri 1/72 AH-6 Night Fox

Italeri 1/72 F-104G Starfighter - мое возвращение в моделизм

Italeri 1/72 UH-60 Black Hawk

Italeri 1/72 A-10A Thunderbolt II - наконец на полке

Italeri 1/48 U-2R

Italeri 1/48 MH-60L DAP Black Hawk

Marakar 26.11.2019 - 04:47

Спасибо за оценку работы!
Valter, про несоосность и излом Вы отметили совершенно справедливо.
Несоосность является скажем прямо моей ошибкой при установке диска. Надо было точнее размечать отверстие.
Излом появился по причине использования электрода 3 мм вместо 4 мм.
Да, детали являются подвижными.
С уважением, Marakar

Marakar 28.11.2019 - 14:50

Здравствуйте, коллеги!
Окраска модели началась с обезжиривания поверхности – протирания ее изопропиловым спиртом в виде разбавителя «Стандарт» 06.003 для акриловых красок от ARM.PNT. Так как грунт Tamiya Surface primer (L) закончился, то был применен универсальный акриловый грунт для цветных и черных металлов KUDO. Для металлов. По пластику. Хорошо, что сначала проверил его на дне модели – этот грунт сильно взаимодействует с пластиком и при обильном нанесении чуть растворяет его. Поэтому на всю модель грунт был нанесен тонким слоем, немного.
Модель окрашена в трехцветный камуфляж НАТО. Для этого использовались краски Tamiya цветов XF-69 NATO BLACK, XF-67 NATO GREEN, XF-68 NATO BROWN. Для повышения прочности полученного слоя краски сверху были нанесены три слоя глянцевого лака X-22 CLEAR.

С уважением, Marakar

Marakar 30.11.2019 - 15:07

Здравствуйте, коллеги!
Рельефные детали модели были обработаны методом «сухой кисти» цветом XF-2 FLAT WHITE.
Перед тонировкой масляными красками нанесен глянцевый лак от ARM.PNT.
На первом этапе тонировки попробовал новый прием – растушевка кистью, смоченной в пинене, точечно нанесенного белого цвета. Субъективно цель увеличения количества оттенков цветов камуфляжа и имитация выгорания краски на открытом воздухе достигнута.

С уважением, Marakar

Marakar 06.12.2019 - 10:12

Здравствуйте, коллеги!
К окраске добавлены сколы. Они выполнены кусочком губки для мытья посуды цветами 0103 Ржавчина база и 0099 Ржавчина светлая от Pacific88.
Выполнены потеки масляной краской цвета Сиена натуральная.
«Смывка» делалась в два этапа: первый – самодельным составом на основе A.MIG-1002 TRACK WASH с добавлением A.MIG-2019 ENAMEL ODOURLESS THINNER, второй – самодельный состав на основе масляной краски Сажа газовая и пинена.
Модель покрыта матовым лаком Tamiya XF-86.
Пигменты не использовались.
Модель готова! Спасибо всем, кто заходил!
Valter, спасибо!

С уважением, Marakar

Valter 06.12.2019 - 13:01

Поздравляю с завершением! На мой взгляд достойный итог большой работы.

Marakar 06.12.2019 - 13:21

Valter, спасибо!
С уважением, Marakar

Spheros 30.11.2020 - 14:19
Тема: Italeri 1/35 M110A2 – Большой калибр

Очень достойно,но присоединяюсь к коллегам- откуда столько ржавчины на рабочем агрегате? Куда помпотех смотрит?)))
Если же это брошенная машина,тогда все понятно.

Marakar 30.11.2020 - 14:45

Spheros, спасибо. Хотелось сделать модель активно использующейся гаубицы, но ржавчины сделал слишком много. Согласен.
С уважением, Marakar

Spheros 30.11.2020 - 18:15
Тема: Italeri 1/35 M110A2 – Большой калибр

Хотелось сделать модель активно использующейся гаубицы
Тогда там более уместны потеки масла, потертости краски до металла и прочие следы активной эксплуатации.

Marakar 02.12.2020 - 13:13

Spheros, согласен.
С уважением, Marakar
