Trumpeter 1/35 Sweden Strv 103B MBT – Шведский крокодил

Лучшие статьи

Meng Models 1/35 A39 Tortoise

Meng 1/35 Cougar 6x6 MRAP

Trumpeter 1/35 БРДМ-2, операция Дунай

Trumpeter 1/35 КВ-1 с круглой башней (У-10, август 1941)

Hobby Boss 1/35 T-24

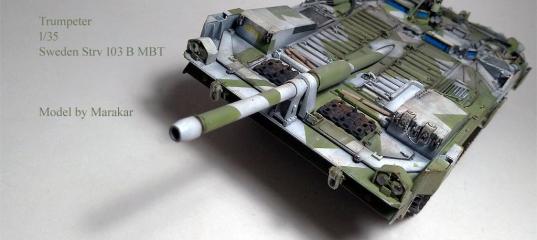

Здравствуйте, коллеги! Модель для данной статьи – шведская машина, которая находится по классификации между танком и САУ и имеет довольно интересный дизайн. Это Strv 103 B MBT от производителя из Поднебесной – Trumpeter – в масштабе 1/35.

Strv 103B – это доработанная по итогам эксплуатации Strv 103А. Постройка новых Strv 103B и доработка уже имеющихся Strv 103А проводилась в период с 1969 по 1971 год . На танке массой 39,7 тонн применялся газотурбинный двигатель фирмы Caterpillar 553, который развивал мощность 490 л. с.. Орудие – нарезная 105-мм пушка L74. С вооружения данный танк сняли в 1997 году. Главными особенностями машин семейства Strv 103 являются безбашенная компоновка, орудие с автоматом заряжания и регулируемая подвеска. Нестандартность конструкции танка объясняется концепцией, в соответствии с которой он создавался: Швеции нужен был танк обороны, который мог защитить открытые районы на юге страны и вдоль побережья Балтийского моря.
Модель строилась в мероприятии ГБ "Броня крепка ..", которое организует коллега STRATEG.
Постройка модели: http://scalemodels.ru/modules/forum/viewtopic_t_76030.html
От постройки остались только положительные эмоции. Этот набор обладает балансом между простотой сборки и потенциалом для доработок. Он не утомляет длительностью и трудоемкостью сборки, обладает неплохой стыкуемостью.
Доработки модели:
- замена ручек и проводки в задней части на детали из проволоки;
- добавление сетки в левой части корпуса и в патрубке;
- высверливание патрубков и добавление хомутов из жести;
- подвеска установлена в положение, когда передняя часть танка выше задней.
Окраска выполнена в зимнем камуфляже, который предложил коллега Bronco.
Bronco, спасибо!
Данный камуфляж имеет бело-зеленую цветовую гамму и поэтому для окраски применены цвета XF-2 FLAT WHITE и смесь XF-49 RHAKI, X-5 GREEN, XF-2 FLAT WHITE.
При этом рисунок камуфляжа на верху корпуса в его задней части, боках и отвале выполнен самостоятельно, так как фотографий данных мест танка обнаружить не удалось.
Тонировка модели выполнена масляными красками.
Голосование: http://scalemodels.ru/modules/forum/viewtopic_t_77078.html
Ответы автора на комментарии при голосовании.
Zaets54: «Живенько-жизненно. Но почему так мало фото?»
Ответ: Фотографий для голосования было сделано 6 штук. Они демонстрируют танк со всех сторон, кроме низа. Модель имеет не самые большие размеры и что еще дополнительно можно было представить на этих фото, если честно, не совсем понятно. Буду признателен конструктивным советам на эту тему. Для статьи сделаны новые фотографии, которые имеют дополнительные ракурсы модели. Если при прочтении статьи будет интерес к каким-то особенным аспектам деталировки, то можно сделать дополнительные фото.
Ddoar: «фото эффектные, но хотелось бы еще и информативных»
Ответ: На момент создания фото для голосования и сейчас они субъективно кажутся вполне информативными. В данной статье есть новые фото с других ракурсов. Буду рад, если они дадут цельное представление и модели.
Pazanius101: «вытянул дрова на ура!»
Ответ: Спасибо. Полагаю, что совсем дровами модель не является – она вполне хорошо собирается и имеет не самую плохую детализацию. Сам прототип не обладает сильно большой сложностью. Конечно, для соответствия современному развитию модельных технологий данному набору не хватает наборных гусениц и фототравления.
Итоги голосования: http://scalemodels.ru/news/13653-itogi-golosovani-gb--bron-krepka----.html
В данной групповой постройке модель заняла 3-е место в номинации «Гусеничная техника после 1945 г.»
Спасибо всем, кто голосовал! Спасибо за корректную критику!
STRATEG, спасибо за организацию и проведением мероприятия!

По модели приму конструктивную критику и отвечу на возникшие у Вас вопросы.
Желаю и Вам вдохновения для постройки Ваших модельных проектов!
Почему крокодил? Данный танк или САУ – плоская и широкая, имеет рельеф на верхней части и охотится из засады.
P.S. Следующая статья – о постройке американской гаубицы.

Просмотров: 5110
Опубликовано: 19.9.20 10:01

» Автор
Marakar
Опыт:	9235
Репутация:	+259/–1

Trumpeter 1/35 Strv-103 - Про вархаммер и шведский флаг

Trumpeter 1/72 Strv-103C – Безбашенный швед

Бумажная Планета 1/25 Strv.103c - Шведское гусеничное НЛО

Trumpeter 1/35 Strv 103 B

Trumpeter 1/35 STRV-103C

Cromwell 1/72 Strv-103

Trumpeter 1/72 Strv 103C

Trumpeter 1/35 Centauro B1

Marakar 14.12.2018 - 14:35

Здравствуйте, коллеги!
Тонировка модели выполнена масляными красками. Использовались цвета «Сажа газовая», «Белила титановые», «Сиена натуральная». Потеки наносились в несколько слоев с их разделением глянцевым лаком ARM.PNT. Сколы выполнены кусочком губки для мытья посуды цветами XF-64 OLIVE DRAB и XF-68 NATO BROWN. «Смывка» выполнена разбавленной пиненом масляной краской цвета «Сажа газовая». Матовый лак - ARM.PNT.
Модель готова!

Спасибо всем, кто следил за стройкой модели.
Bronco, спасибо за полезные советы и рекомендации! Для меня, в стендовом моделизме, как виде технического творчества, слово «творчество» все же является чуть более приоритетным… При этом, уважаю и Вашу точку зрения. Хоть окрашенный в свои цвета инструмент субъективно нравиться больше, тем не менее, Ваши рекомендации, по поводу окраски инструмента в цвета камуфляжа, с точки зрения соответствия реальной машине, объективно правильные и способствую большему приближению модели к действительности.
По модели приму конструктивную критику и отвечу на возникшие у Вас вопросы.
С уважением, Marakar

bronco 14.12.2018 - 21:15

Marakar я прям засмущался.... А если серьезно, то (может это эффект такой) на крышках ступиц колес, стволе пушки и еще кое где по корпусу глянец все таки пробивает. Полуглянцевый лак очень бы поправил.....
Коль уж танк в "присяде", будет ли виньетка или диорама?
Да, и самое главное, модель мне понравилась.

Marakar 15.12.2018 - 08:44

bronco, спасибо за отзыв! :smile:
Рад, что модель понравилась.
По поводу "эффекта глянца" - это, скорее всего, результат обработки фото, а именно повышения резкости. Матового лака в конце нанесено несколько слоев.
Виньетки или диорамы, к сожалению, не в планах нет. Во-первых, нет никакого опыта в их изготовлении (ну это такая, маленькая отговорка...:grin:), во-вторых - модели на полке стараюсь размещать наиболее рационально вплотную друг к другу, а основание для диорамы - это достаточно большой объект. Есть опасение, что займет много места.
С уважением, Marakar

Birger-Jarl 19.09.2020 - 10:11
Тема: Trumpeter 1/35 Sweden Strv 103B MBT – Шведский крокодил

Хорошая модель, сделанная в шведском стиле.
О недочетах писать не буду т.к. к шведам и их технике неравнодушен.Будь то авиация, наземная техника и автотехника.

Pavel_P 19.09.2020 - 14:59
Тема: Trumpeter 1/35 Sweden Strv 103B MBT – Шведский крокодил

Хорошая модель. В статье интересно про окраску.

Marakar 19.09.2020 - 18:31

Birger-Jarl, Pavel_P, спасибо!
С уважением, Marakar

Spheros 19.09.2020 - 22:01
Тема: Trumpeter 1/35 Sweden Strv 103B MBT – Шведский крокодил

Marakar
Хороший прогресс в качестве фотографий. Рад,что вы перестали выкручивать резкость на максималку.
Приятный аппарат,тщательно прорисованный камо. Единственно, можно было бы оживить ходовку пигментами, особенно
траки, больно они чистые.

Marakar 20.09.2020 - 09:12

Spheros, спасибо!
Данную модель не хотелось сильно загрязнять и делать с большим следами эксплуатации. Кроме этого пока не особо представляю как пигментами сделать тонировку для зимнего варианта окраски танка. В этом плане надо еще учиться. Поэтому на ходовой части пигменты не применялись.
С уважением, Marakar

Faraon14 22.09.2020 - 11:47

Модель получилась красивая и интересная.

По поводу допов - у трумпетера есть модель и с наборными рабочими траками. А есть и траки отдельно. С травлением тоже нормально все - едик выпускает(ну или выпускал).

И по поводу описания прототипа. Это танк. Обычный линейный танк. ОБТ. Ни какого промежуточного между танком и САУ. Никакого "танка обороны". По классификации заказчика, разработчика и эксплуатанта - это обычный ОБТ. По тактике применения шведской армии - это обычный линейный танк, применяемый и при обороне и при наступлении. Шведы не делали принципиальной разницы между 103 и 101/102(центурионы).

Marakar 22.09.2020 - 13:14

Faraon14, спасибо. Информация о прототипе и пояснения по афтемаркету также интересны. Спасибо!
С уважением, Marakar
