Понадобился мне как-то ревитер, причем - срочно. В магазинах у нас нет, интернет - займет время, решил сделать сам. Нашел парочку шестеренок от часов и стал думать, как приделать к ним удобные ручки. Пока думал, рассматривал внутренности часов, которые и натолкнули на следующий вариант.

Предупрежу сразу тех, кому нужен идеальный, нелюфтящий, с круглыми точками - мой к таким не относится. Но как временная замена - вполне.
Первым делом нужны советские механические часы, можно, наверное, и китайские, но их исполнение уступает отечественному. У меня образовалось сразу четыре варианта (друг насыпал).

Сразу видим, что на китайцах шестерня вращается на винте, а на советских - на неподвижной втулке. Я выбрал наш вариант.
Откручиваем четыре винтика и достаем основную деталь.

Переворачиваем и аккуратненько отрезаем надфилем лишнее. Металл там мягче, чем на шестернях, отпиливается довольно быстро.

Желательно, чтобы край выступал за втулку и придерживал шестерню на втулке. Я этот момент упустил и мой экземпляр люфтит, но при прокатке линия не скачет.
После обрезки получаем такую деталюгу.

Хватаем бормашинку и подходящую насадку и вперед, затачивать шестеренку.

При этом шестерню нужно слегка придерживать, чтобы она не раскручивалась до скорости бормашинки, но и не стояла на месте. Затачиваем с двух сторон.

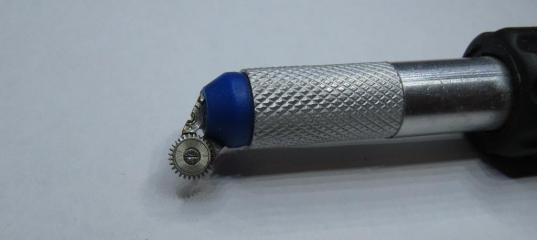

У меня долго без дела лежала ручка от набора сменных лезвий с цанговым зажимом, самая большая (их там три штуки). Вот она и пригодилась.

Пробная прокатка, нужно еще подточить.

Времени потратил около часа.
Предупрежу тех, кто захочет подтянуть винтик - не стоит. Мой хрустнул сразу, благо и в резьбе ничего не осталось. Подходящий на замену я нашел в тех же часах.
Жесткость инструмента достаточная для хорошего нажима, сталь шестеренок - вечная, мои запросы данный вариант вполне удовлетворил.

Просмотров: 47191
Опубликовано: 20.12.18 09:01

» Автор
demon78
Опыт:	2141
Репутация:	+59
Откуда:	Таганрог

Тумба-органайзер под краску и химию

Малогабаритный органайзер для химии и нструментов

Как сделать освещение рабочего места своими руками

Как сделать сушилку для моделей своими руками?

Как сделать покрасочный бокс своими руками

Лайтбокс для стратега.

Godhand своими руками - Бокорезы от Богов

Как свить миниатюрный трос.

Seemann 20.12.2018 - 14:56

Хорошая статья, нужная приспособа, единственное замечание - не мог пройти мимо кривого названия самого устройства. Он вам не Димон "ревитер" - потому что образован от английского "rivet" - заклёпка, в результате - "риветер". Удачи!

P.S. извиняюсь, предыдущее сообщение как-то странно вставилось, без возможности его последующего редактирования. Виноват.

sergand53 20.12.2018 - 17:12
Тема: Ревитер - сделай сам

Года этак с 81 использую часовую шестерёнку, при этом ни одни мои часы не пострадали!

demon78 20.12.2018 - 20:06

Большое спасибо, коллеги, за внимание к моему опусу!

Эйероплан, спасибо за наводку, я под циферблат еще не добрался, ленивый слегка.

Seemann, Яндекс подвел - помнил я, что не так что-то, набрал ревитер, он мне сразу выдал - инструмент для накатки клепки. Дальше не рыл.

Sergand53, так вопрос не в шестерне, а в ее креплении. Кстати, ни одни рабочие часы не пострадали.

taktik 20.12.2018 - 20:40
Тема: Ревитер - сделай сам

Блин, у меня лежит точно такая же деталь с шестеренкой.

sergand53 20.12.2018 - 21:19

Ну и хорошо!

VolshebNik 21.12.2018 - 14:14

demon78
Как говорится Голь на выдумки хитра.
Всё гениальное просто :)
Плюсую

Эйероплан 21.12.2018 - 14:37

demon78
Как говорится Голь на выдумки хитра.
Всё гениальное просто :)
Плюсую
даже не понять, то ли похвалил, то ли обосрал :facepalm:

demon78 21.12.2018 - 18:35

Все-таки, наверное, похвалил.
Спасибо! Сам удивился, насколько просто получилось...

AlexRain 23.12.2018 - 11:12

Такие шестерни называются "коронное колесо"....и вообще то являются жутким анахронизмом, поэтому и искать нужно на сравнительно старых часах. Кстати в вашем случае это механизм часов "Ракета" ПЧЗ, на более поздних версиях этого механизма уже может быть обычная шестерня и винтик.
Идея прикольная.
Только меня смущает то, что мосты часов изготавливались из латуни/нейзильбера - т.е. довольно мягкие, не будет ли девайс изгибаться при накатывании?

С уважением, Александр.

demon78 23.12.2018 - 18:27

При накатывании не изгибается (плечо маленькое). Только потому, что металл мягче, и получилось довольно быстро отпилить (в статье я это указывал).
