Azur 1/72 LeO C-30

Приветствую, коллеги!
Изъявил желание изготовить модель выходного дня, и выбрал «жертву» в виде Сиервы С30 от фирмы AZUR масштабе 1/72.


Ранее, я уже делал обзор этой модели
Azur 1/72 LeO C-30
http://scalemodels.ru/articles/12059-obzor-Azur-1-72-C-30-Cierva.html

К описанию добавлю следующее: В 1935 году французская фирма Liore et Olivier приобрела в Англии лицензию на производство разведывательных автожиров Cierva С.30. В ходе производства автожир, получивший французское обозначение LeO C-30,  был несколько видоизменен и на него установили более мощный французский двигатель Salmson 9Ne (175 л.с.).  Всего за несколько лет было выпущено более 60 экземпляров LeO C-30.

Модель будет выполнена в окраске французских ВМС Эскадрильи 3S2

Из-за дефицита времени, хотел собрать её из коробки, с минимальными доработками и затратами по времени….
А вот и не получилось! Деталей в наборе и не много, но как раз это «немного» и пришлось полностью переделывать, потому как ЛНД сразу шепчет на ухо… «замени всю мелочёвку!»
Кабину пилотов, добавил элементами силового набора. Изготовил РУДы, педали, приборные доски, доработал кресла добавив ремни.
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
При склейке фюзеляжа, немного потребовалось шпатлевки
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
Лопасти сточил до нужной толщины, добавил триммеры.
Azur 1/72 LeO C-30
Втулка НВ в наборе изготовлена из смолы, но мне она не внушала доверия по прочности, да и вид у неё довольно скучный. Поэтому, её я изготовил с нуля из пластика, кусков игл, применил часовую шестеренку, нити хобби+.
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
Двигатель в наборе изготовлен из смолы. Мне он не очень понравился, но его я все же решил оставить, немного доработав, как впрочем исправлению был подвержен и воздушный винт.
Azur 1/72 LeO C-30
Стойки шасси, подкосы оперения, сделаны заново из пластика. И вот именно шасси больше всего мне доставило хлопот. Никак не получалось придать ему правильный вид и форму. Три вечера мучений, и наконец, более-менее его поставил на место.
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
Хвостовую стойку, так же пришлось сделать с нуля, так как планировалось снабдить модель колесами «Экипажа». Заодно, добавил стойке хвостового колеса тяги из тросиков.
Azur 1/72 LeO C-30
Стойка Несущего Винта вместе с обтекателем, получила подшипник из игл, чтобы НВ свободно вращался. Сами подкосы, ручки управления несущим винтом оставил родные, слегка их обработав.
Azur 1/72 LeO C-30
Добавил электрические жгуты из проволоки и вал раскрутки НВ.
Ко всему прочему, добавлена всякая мелочевка в виде поручней, подножек, заправочной горловины, ПВД. Козырьки пилотов, из вакуформы, оставил родные.
Azur 1/72 LeO C-30
Красил эмалями Tamiya. Как уже было сказано в обзоре модели, цвета окраски всех вариантов даны условно, без привязки к конкретному производителю красок. Хороших фотографий прототипа нигде не нашел. Поэтому, серо-голубой разбавлял на глаз, доверившись цветным рисункам журналов и лицевой стороны коробки.
Декали, хоть и оказались несколько толстыми, но легли на места с помощью примочек отлично.
Финишное покрытие,- полуматовый лак Tamiya и расшивка карандашом.
Кому интересно, желаю приятного просмотра.

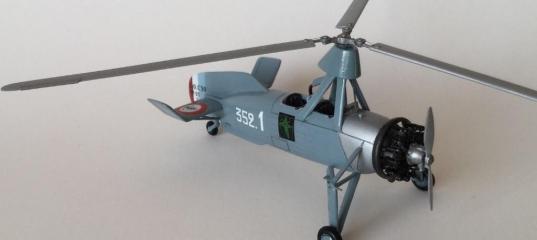

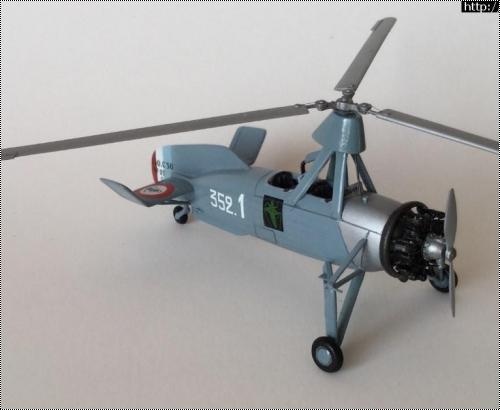

Azur 1/72 LeO C-30Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30
Azur 1/72 LeO C-30 Azur 1/72 LeO C-30 Azur 1/72 LeO C-30

» Информация о статье
Просмотров: 671
Опубликовано:
КИР в 03.12.2018 - 10:38
Тема: Azur 1/72 LeO C-30(#12629) - обсуждение

Интересная получилась стрекоза.
SikokoVremia в 03.12.2018 - 10:50
Тема: Azur 1/72 LeO C-30
Симпатичный. Очень понравился!
antey1968 в 03.12.2018 - 14:51
Тема: Azur 1/72 LeO C-30
КИР
SikokoVremia

Спасибо!
Zaets54 в 03.12.2018 - 15:43
Редкий и симпатичный зверек.
Вариант интересный с кокардами на стабилизаторах.
antey1968 в 03.12.2018 - 15:48
Спасибо за + в репу и отзыв!
Я и сам из-за этих кокард выбрал именно французский вариант.
