Сборно-разборный покрасочный бокс

Доброго времени суток.
Идея не нова, чертежи подсмотрел здесь же и немного доработал под себя. Целью было создать сборно/разборный бокс, но при этом без потери жесткости всей конструкции. Как основу использовал фанеру (планировал использовать 5мм, но кладовщик в магазине видимо был с похмела и дома я обнаружил что отгрузили мне 8мм).

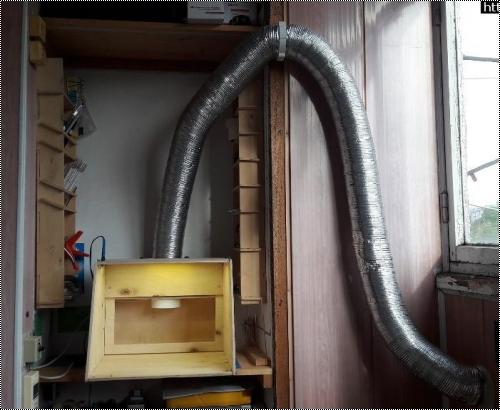

 Для скрепления деталей на Али были заказаны небольшие защелки, вытяжка - канальный вентилятор ф100, соединяемый гофрой с улицей (в стенке лоджии сделал отверстие и вывел в него воздушный канал с обратным клапаном L500мм). В качестве освещения использовал диодные полосы - холодный белый и теплый желтый. Фильтрующим элементом планирую марлю в несколько слоев, рамку для ее размещения можно увидеть в уже собранном боксе. Ах да, чуть не забыл, еще пользовал синюю изоленту, куда ж без нее ))


Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс
Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс
Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс Сборно-разборный покрасочный бокс

» Информация о статье
Просмотров: 1527
Опубликовано:
VIT-RUS в 23.09.2018 - 13:09
Тема: Сборно-разборный покрасочный бокс(#12432) - обсуждение

Здравствуйте. А где вы так фанеру фигурно нарезали?
sergand53 в 23.09.2018 - 23:24
Тема: Сборно-разборный покрасочный бокс
Существует такой инструмент-электролобзик, не слыхали?! Но есть варианты- циркулярка, фрезер,ручная ножовка и т.д.
VIT-RUS в 24.09.2018 - 00:43
Представьте себе слыхал, и видел, и даже сам пользовался :smile: Но у меня, к примеру, дома негде нормально закрепить фанеру, чтобы лобзиком напилить. Циркулярка, я так предполагаю, не у каждого дома есть. А вручную задолбаетесь так пилить. Вот и поинтересовался у автора статьи, может он каким еще способом пилил.
sergand53 в 24.09.2018 - 12:20
У всех в наличии руки и голова, как их использовать-личное дело каждого, без обид! При необходимости что-либо распилить в моей однокомнатной, закрепляю на табуретке, не хватает беру вторую.
Amouse в 24.09.2018 - 23:16
некоторые мысли, возможно для будущей вытяжки пригодится -
- совмещать вытяжку и освещение не обязательно
- марля в несколько слоев сильно ухудшит вытяжку (имхо) и вряд ли что-то отфильтрует
- лучше использовать пару вентиляторов, а лучше еще больше :smile:
- у меня вытяжка стоит не спереди, а слева на рабочем столе, тогда справа можно еще поместить небольшой вентилятор - это еще больше усиливает поток воздуха :razz:
MID в 26.09.2018 - 10:49
А что помешало врезать вентилятор в правую (в вашем случае) стенку бокса?
Труба получилась бы намного короче и без изгибов - КПД в разы больше, и красочной пыли негде скапливаться.
Эстетика опять же! :wink:
Murzon в 29.09.2018 - 16:27
Тема: Re: Сборно-разборный покрасочный бокс(#12432) - обсуждение

Здравствуйте. А где вы так фанеру фигурно нарезали?

Здравствуйте. Фанеру резал на табуретке электролобзиком. Табуретка нечаянно пострадала :lol:

Добавлено спустя 6 минут 58 секунд:

некоторые мысли, возможно для будущей вытяжки пригодится -
- совмещать вытяжку и освещение не обязательно
- марля в несколько слоев сильно ухудшит вытяжку (имхо) и вряд ли что-то отфильтрует
- лучше использовать пару вентиляторов, а лучше еще больше :smile:
- у меня вытяжка стоит не спереди, а слева на рабочем столе, тогда справа можно еще поместить небольшой вентилятор - это еще больше усиливает поток воздуха :razz:
Спасибо за мысли. Насчет вентиляторов согласен, нужно больше вентиляторов, больше, что бы как в аэродинамической трубе поток был :grin:

Добавлено спустя 8 минут 1 секунду:

А что помешало врезать вентилятор в правую (в вашем случае) стенку бокса?
Труба получилась бы намного короче и без изгибов - КПД в разы больше, и красочной пыли негде скапливаться.
Эстетика опять же! :wink:
Использовал уже готовую схему бокса с минимальной доработкой, честно говоря как то даже не подумал об этом. На будущее если решу делать новый обязательно учту момент минимизации расстояния до внешней среды. Хотя вот мысль пришла, при нахождении вентилятора сбоку не происходит ли смещения потока краски в его сторону?
SDA в 02.10.2018 - 18:32
А есть тут спецы по вентиляции? Вопрос по изгибу венттрубы как у автора. Насколько ухудшится тяга при таком изгибе?
Сам планирую вывести трубу под подоконник лоджии...Труба будет идти по потолку и под прямым углом заводиться под подоконник...
Murzon в 04.10.2018 - 15:10
Я тут подумал и наверное перенесу настенное крепление трубы ниже, на уровень верхней крышки бокса
аксакал в 09.10.2018 - 10:44
А есть тут спецы по вентиляции? Вопрос по изгибу венттрубы как у автора. Насколько ухудшится тяга при таком изгибе?
Сам планирую вывести трубу под подоконник лоджии...Труба будет идти по потолку и под прямым углом заводиться под подоконник...
Каждый изгиб - дополнительное сопротивление потоку. Лечится увеличением сечения или мощностью вентилятора. В основном падение расхода воздуха приходится на фильтры. Я использую материал от покрасочных камер (автомобильных). Вентилятор канальный Д125. Хватает с запасом.
