Изготовление манометров из проволоки

_NW_BEST_ARTICLES

Как изготовить плетеное кресло для моделей самолётов Первой Мировой? - Плетение креслиц

Тестирование прозрачных лаков Jim Scale 7-й серии.

Компрессор в стиле стим-панк

Илья Муромец, особенности моделирования в масштабе 1/72.

Фотоотверждаемый клей - использование для прозрачных деталей

Выполняя деталировку кабины Ил-2, столкнулся с проблемой изготовления маленьких манометров.
Диаметр прибора в 72-ом масштабе был 1-1,5 мм, а хотелось, чтобы это был не просто кружочек, но и стеклышко и стрелочка и шкала...

Перепробовав несколько вариантов (неплохих, но не подходящих для такой мелкоты) пришел к простому и эффективному способу:

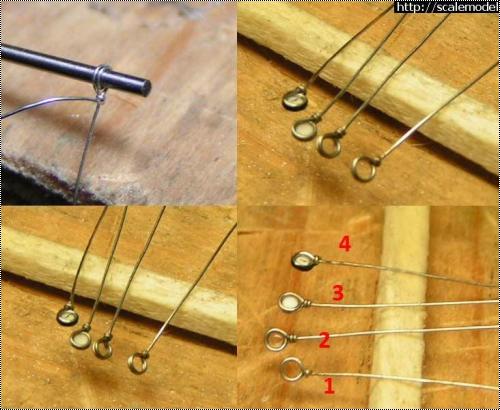

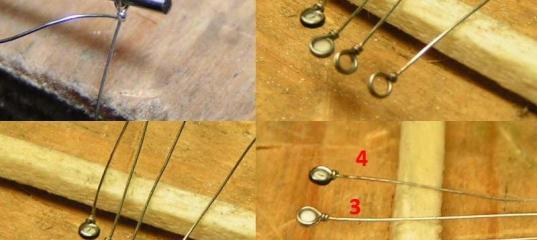

Тонкая проволока в два витка наматывается на миллиметровом сверлышке:

1 - обрезаю лишнее и выравниваю
2 - макаю в тамиевский Х-22, зубочисткой убираю лишний лак.
3 - крашу "заднюю" сторону белым акрилом ("Звезда")
4 - кончиком ножа осторожно прорезаю в акриле "стрелку" и закрашиваю заднюю и боковые стороны черным.

Думаю, может пригодиться не только в авиации, но и в БТТ и флоте - ведь пневмо/гидро системы используются повсеместно.

Из недостатков могу отметить непропорционально толстую боковую стенку. В настоящих приборах она редко соизмерима с толщиной трубопровода

Была идея обойти этот недостаток. Для этого нужно ровно расплющить участок проволоки равный длине окружности:

К сожалению, проверить на практике это я не смог - не нашлось подходящего инструмента... (Нужны плоскогубцы с шириной губок равной длине окружности). Да и изготовленные манометры меня устроили.

Просмотров: 8483
Опубликовано: 6.10.08 10:59

» Автор
GoNzA
Опыт:	828
Репутация:	+281
Откуда:	Красноярск

Round 07.10.2008 - 07:19
Тема: Изготовление манометров из проволоки(#1171) - обсуждение

Век живи - век учись... В принципе с небольшой доработкой так можно делать любой небольшой отдельно стоящий прибор.

Сергей Чуканцов 13.10.2008 - 17:11
Тема: Re: Изготовление манометров из проволоки

Прикольно, сейчас попробую смоляную приборку таким макаром сделать!
