Сушилка для моделей

На изготовление этого устройства меня подтолкнуло не столько желание поскорее высушить покрашенное, сколько необходимость защититься от пыли в процессе высыхания краски. Ну а дальше, как говорится, "Остапа понесло".

Поскольку конструкция представлялась в виде фанерного ящика, то почему бы не сделать еще и сушку. Тем более, что нашелся подходящий галогеновый светильник. Попавшийся под руки малооборотистый движок натолкнул на мысль о поворотном столике. Ну и, конечно, управляться это должно электроникой (правда - до сих пор не доделанной).
Сушилка для моделей

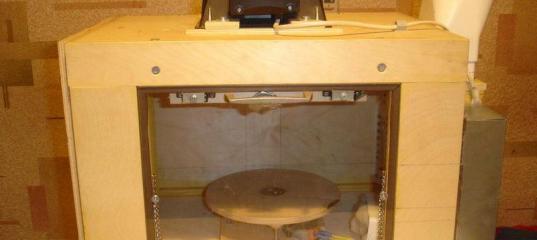

Собственно сама конструкция простая. Это фанерный ящик. Слева находится автомобильный фильтр.
Сушилка для моделей
Справа вытяжной вентилятор, а также тубус для подключения к вытяжке (при необходимости).
Сушилка для моделей
Спереди прозрачная дверца с уплотнителями.
Сушилка для моделей
В верхнюю крышку вставлен галогеновый светильник.
Сушилка для моделей
Для того, чтобы не воздействовать на модель ярким светом, под светильнивом установлен металлический экран. Еще он позволяет более равномерно распределять тепло.
Сушилка для моделей
Поворотный стол - это фанерный кругляк с осью, подставка и низкооборотный мотор. Чтобы еще более уменьшить скорость вращения использована пара шестерней. Ось стола вращается в двух подшипниках, чтобы исключить перекос.

На передней дверце имеется концевик для отключения мотора, света и вентилятора.

С боку смонтирован блок силовой электроники. В нем стоят электронные ключи, так как в будущем предполагается сделать блок управления на микроконтроллере. Он будет поддерживать температуру и управлять вентилятором и столом. Но это после, а пока все управляется тремя выключателями. Температуру пока приходится  контролировать по укрепленному внутри термометру.

Ну вот, собственно, и все.

» Информация о статье
Просмотров: 5360
Опубликовано:
Александр Кучеренко в 05.10.2008 - 21:15
chse
Да, пока они сушатся на местах своей будущей "стоянки" :smile:
Карабас-Барабас в 06.10.2008 - 00:02
Тема: Re: Сушилка для моделей
Хотя идея и не нова, но воплощение своими руками всегда вызывает уважение. А что до нужды в такой вещице, так этот агрегат более необходим для глянцевых поверхностей (глянцевые обычно дольше сохнут, если не нитра, конечно). Да и не всякая модель влезет в камеру (опять же если не делать с б-о-о-льшим запасом). А так вещь на любителя. Вот смотрел Тамиевские фильмы, так асы-моделисты из Японии кто чем пользуется: у кого-то не мастерская, а целая лаборатрия - вытяжки, сушилки с таймерами и термометрами, спецальные боксы и т.п., а кто-то чуть ли не на коленке шедевры ваяет.
Tomheat в 11.10.2008 - 12:18
А вот я например после покраски просто под вентилятор ставлю и сушится )))
BigSeXy в 09.11.2008 - 15:13
Интересная идея, отличное воплощение! Но "сушилка" звучит как- то несолидно. :???: Предлагаю сию вещь назвать"Термокамера" :grin:
tag в 09.11.2008 - 15:26
А я думаю что не стоит модель при сушке "подогревать".Не только потому,что может пластик "повести" при нагревании.Чем дольше сохнет краска,тем больше у нее времени на то,чтобы за счет сил поверхностного натяжения выровняться.То есть чем краска дольше сохнет,тем,как правило ровнее ее слой.Комнатной температуры ИМХО вполне достаточно.Охлаждать ее,само собой,не стоит :grin: А вот помещать модель в "укрытие",чтобы к краске не прилипала пыль это верно.Я для этого использую стеклянный химический колпак.
mylord в 18.11.2008 - 12:02
Тема: Re: Сушилка для моделей
А в качестве ящика можно использовать микроволновку с неработающим излучателем. Поворотный стол есть, вытяжка есть, подсветка, стильно.
tag в 18.11.2008 - 12:05
mylord да,идея интересная.Но годится только для небольших масштабов.
GoNzA в 18.11.2008 - 12:55
Я все хотел от стиральной машины барабан приспособить :lol:
Там дверка стеклянная, и патрубки. Думал поставлю фильтр на вход на один, через другой вытягивать буду.
Но остановило как раз то, что не все туда поместить можно....
chse в 18.11.2008 - 16:05
от стиральной машины барабан
А если, в процессе сборки, интерес к модели пропал, то можно включить режим отжима. :grin: :grin: :grin:
GoNzA в 18.11.2008 - 16:23
Нет, я серьезно, могу сфоткать даже :).
Из самой машины я сделал покрасочную камеру, а вот барабан (вернее не барабан, а ёмкость где он вращается) не придумал к чему приспособить..
