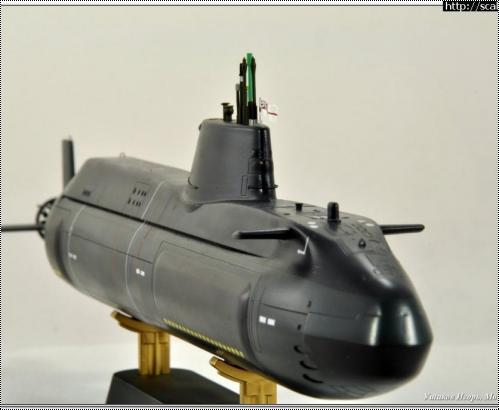

HobbyBoss 1/350 HMS Astute (S119)

Уважаемые коллеги, представляю Вам свою очередную модель. Это британская многоцелевая АПЛ новейшего класса Astute - HMS «Astute» (S119), выполненная в масштабе 1/350 фирмой HobbyBoss .



HobbyBoss 1/350 HMS Astute (S119)

Прототип:

Подводные лодки типа «Астьют» (англ. Astute class) — новейший тип британских атомных подводных лодок. Спроектированы во второй половине 1990-х годов, стали дальнейшим развитием подводных лодок типа «Трафальгар».
Планируется серия из 7 единиц. В настоящее время (2016 год) в составе британских ВМС – 3 лодки, 3 строятся, 1 законтрактована (пока не заложена).
Основное внимание при постройке уделялось поддержанию акустического преимущества, то есть меньшей шумности и большей дальности обнаружения, чем у вероятного противника. В том числе лодка имеет новое звукопоглощающее покрытие корпуса и водометный движитель. В составе гидроакустического вооружения ГАС типа 2076, интегрирующая фиксированные, конформные и буксируемые антенны. Сообщается об установке двух оптоэлектронных выдвижных устройств CM010 взамен перископов. Для специальных операций предусмотрена возможность нести «сухой» подводный аппарат (Dry Deck Shelter) доставки боевых пловцов.
Для обеспечения непрерывной службы в течение 25 лет без перезагрузки активной зоны лодки типа Astute снабжены новым водо-водяным реактором PWR2, производства «Роллс-Ройс». Изначально предназначанный для ракетных ПЛ, он заметно больше предыдущего PWR1, соответственно водоизмещение лодки примерно на 30% больше предыдущего типа (Swiftsure). Благодаря большим размерам, впервые в Королевском подводном флоте, все члены экипажа имеют собственные койки, без необходимости посменного отдыха.

ТТХ АПЛ:

Длина: 97,0 м
Ширина (корпуса): 11,3 м
Осадка (средняя): 10,0 м
Водоизмещение:
надводное: 6 500 т
подводное: 7 800 т
Скорость:
надводная: --- уз.
подводная: 29 уз.
Глубина погружения рабочая: более 300 м
Экипаж: 98 человек (в т.ч. 12 офицеров)
Вооружение: 6х533 торпедных аппарата (боезапас 38 торпед/мин, ПКР «Sub-Harpoon» или Tomahawk)

Контракт с фирмой GEC's Marconi Marine (ныне — BAE Systems Maritime – Submarines) в качестве главного подрядчика на первые три лодки был подписан Министерством обороны Великобритании 27 марта 1997 года. Постройку должна была вести компания входившая в GEC, Vickers Shipbuilding and Egineering, (VSEL, ныне подводное отделение BAE Systems).
HMS Astute была заложена 31 января 2001 г. на верфи BAE Systems в г. Барроу-ин-Фернесс. Спущена на воду (фактически) 15 июня 2007 г. (с опозданием 43 месяца против плана – не только у нас косячат со сроками сдачи кораблей). Передана флоту 31 августа 2008 г., перешла из верфи в базу Фаслейн в ноябре того же года. После периода испытаний и приемок официально вошла в строй 27 августа 2010 г.
Во время службы корабля не обошлось без инцидентов. В октябре 2010 года лодка села на мель вблизи своих берегов (сняли с мели с приливом), а в июле 2016 года во время учений столкнулась с торговым судном в районе Гибралтара. Вроде как без жертв, что хорошо.
Информация о прототипе здесь: https://ru.wikipedia.org/wiki/HMS_Astute_(2007)

Набор:

Длина модели – 271 мм, деталей – 40 шт. (29 – пластик, 11 – травление). Обзор модели публиковал наш уважаемый коллега Данила ака  Danila77.

Сборка:

Как обычно, сначала половинки корпуса, крыша рубки. Состыковалось все
не плохо, шпаклевка понадобилась только в месте стыковки крыши рубки.
Перенес в среднюю часть рубки с кормовой входную дверь по левому борту. В этот раз изготовил дверь из пластика 0,13 мм. В соответствии с фото сделал поручни на рубке из проволоки 0,25 мм.
Чуть углубил ходовые мостики вырезав их дно. В остальном полная «изкоробка». Лопасти гребного «вентилятора» заменил на травленые, т.к. пластиковая деталь из набора оказалась повреждена – несколько лопастей были обломаны. Стройка.

Окраска:

Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya
и Gunze Mr. Color. Для приглушения декалей прошелся по ним в несколько слоев Х-19 Smoke от Tamiya. А то слишком уж яркие они получались.

Декали:

Декали в наборе хорошего качества. Подложка тонкая и хорошо тянется, хорошо облегают криволинейную поверхность. Однако, белая полоска с кружками короче, чем требуется. Пришлось ее разрезать пополам, чтобы с обоих бортов она одинаково легла, как следствие, на днище этой декали не хватило, но там не особо видно.
Марки углубления не отзеркалены на правый и левый борт. После переведения обработал декали спецжидкостью Tamiya Markfit strong.

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119)
HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119)
HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119)
HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119) HobbyBoss 1/350 HMS Astute (S119)



» Информация о статье
Zaets54 в 14.01.2017 - 18:04
Работа с вариациями чОрного- как всегда, на высоте.
Один (пока) раз столкнулся - прослезился. Респект, в общем.
coda69 в 14.01.2017 - 22:38
Тема: HobbyBoss 1/350 HMS Astute (S119)
Красиво, аккуратно! Очень понравилось.
Anonymous в 15.01.2017 - 10:52
Тема: HobbyBoss 1/350 HMS Astute (S119)
Очень качественно, ВУ отличные. Может немного лишнего блеска.. Там же вроде покрытие на корпусе.
Narvik в 15.01.2017 - 12:37
Тема: HobbyBoss 1/350 HMS Astute (S119)
Отличная статья и работа!
Лодочник в 15.01.2017 - 21:50
Тема: HobbyBoss 1/350 HMS Astute (S119)
Очень понравилось!
Usatiymen в 15.01.2017 - 22:00
Коллеги, всем спасибо за отзывы!
Небольшой блеск из-за света. В реале его совсем чутка - для парадности.
ALEKSS в 16.01.2017 - 07:19
Игорь, поздравляю очень хорошо получилось!
Usatiymen в 16.01.2017 - 11:04
ALEKSS
Алексей, спасибо, что заглянул. Рад, что понравилась работа. :grin:
Danila77 в 17.01.2017 - 11:11
Отличный представитель Ройал Нэви получился.
Поздравляю с пополнением коллекции!
Usatiymen в 17.01.2017 - 13:22
Danila77
Спасибо, дружище!
