Тумба-органайзер под краску и химию

Приветствую коллег по хобби!
Решил поделиться опытом проектирования/постройки тумбы для хранения краски и модельной химии. Ну и похвастаться результатом - не без того ;)
Как только у меня накопилось достаточное количество краски и всяких модельных бутылочек (примерно штук 30), задумался об удобном и компактном хранении этого хозяйства.

  В ход пошли картонные коробки (использовал готовые или склеивал сам) с решеткой органайзером из картона внутри (решетку набирал соединением в шип на ПВА). В итоге развелось у меня таких коробок (всякого разного размера) аж 10 штук. И место стали занимать много и постоянно перекладывать их, что бы добраться до нужной банки, немного надоело.

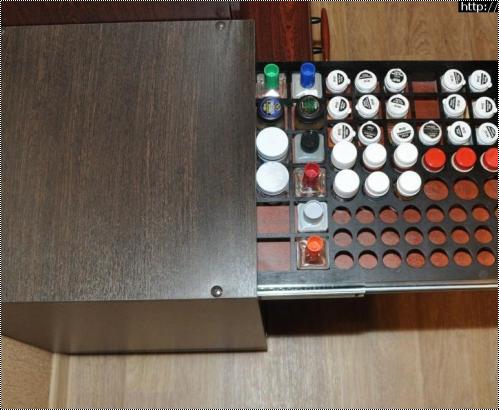

После появления органайзеров от WinModels подумывал их прикупить, но эти изделия не совсем то, чего мне хотелось. А хотелось мне, что-то типа того, что у меня вышло в итоге:
Тумба-органайзер под краску и химиюТумба-органайзер под краску и химиюТумба-органайзер под краску и химию
Тумба-органайзер под краску и химиюТумба-органайзер под краску и химиюТумба-органайзер под краску и химию
Основной проблемой было вырезать решетки органайзеров, но к моему удивлению нашел мастерскую с аппаратом лазерной резки в своем городе (запасными вариантами было разместить заказ через интернет, та же WimModels на своем сайте обещает нарезать что угодно по чертежам заказчика).
Ошибка №1 – в качестве базового изделия приобрел дешевую подкатную тумбу. Ошибка состояла в том, что основная масса сборочных единиц выпала в осадок – роликовые направляющие, ящики с фасадами, ручки и колеса. Роликовые направляющие оказались не пригодны к использованию в моем проекте, т.к. ящик с ними не выдвигается полностью (примерно -10 см), заменены на шариковые, колеса тоже были отбракованы – тумба получилась увесистая и штатные колеса ее врядли бы выдержали. Колеса заменены на пластиковые ножки. Штатные ящики можно было конечно попилить, но я решил не заморачиваться, а заказать новые ящики и фасады на них в мебельной мастерской. Думаю, что саму тумбу с ящиками нужно было просто сделать на заказ, - по деньгам в итоге получилось бы может чуть дороже ;)
Итак, решил вместо 3-ех ящиков сделать 5:
- 3 под баночки типа Тамия-Ганзе (D=35 мм, высота 40 мм обычная и 55 мм – для высоких баночек Ганзы), высота фасада 80мм, высота стенок ящика – 24 мм ;
- 2 ящика - под бутылочки Vallejo/AMMO(D=25 мм, высота 80 мм) и прочую химию (тамиевская и ганзовская грунтовка в квадратных банках, клей и т.п.), высота фасада 125мм, высота стенок ящика – 50 мм.
Дно ящика – двп в нахлест.
Решетка органайзера – фанера 4 мм по размеру ящика.
Тумба-органайзер под краску и химию
Ошибка №3 – ящики Vallejo получились слишком глубокие(из органайзера торчала только верхушка крышки баночки). Ящик решил не подпиливать, а выпилил дно из ДСП в просвет ящика, таким образом приподняв дно примерно на 16 мм).
Ошибка №4 – по количеству и ассортименту красок я просчитался, в итоге одну решетку-органайзер пришлось переделать (т.к. ящик оказался почти пустой).
Ошибка №5 – при проектировании и монтаже необходимо расстояние от нижнего края фасада до дна ящика делать минимальным(на чертеже обозначено как A), что бы в ящик можно было поставить бутылочки/баночки максимальной высоты. После сборки выяснил, что в низкие ящики (Тамия/Ганзе) вполне могли поместиться бутылочки с смесями AMMO MIG(фильты, смывка и пр.). В итоге перенес направляющие и фасад на одном из ящиков, что бы в нем могли храниться и эти емкости.
При разработке решеток-органайзеров принял минимальную толщину перемычки между ячейками в 5 мм, для удобства извлечения круглых баночек ряды делал с небольшим сдвигом по горизонтали.
Тумба-органайзер под краску и химию
Примечание: Чертежи органайзеров можно загрузить по ссылке https://yadi.sk/d/ezQlUnOzuZDyW
Получив органайзеры высверлил в них углубления под головки шурупов, закрыл все черной морилкой, а далее матовым лаком из баллона. После монтажа головки шурупов закрыл заглушками-самоклейками.
Чертеж для лазерной резки готовится в векторном редакторе (Autocad, CorelDRAW) - я рисовал в Кореле, после чего экспортировал результат в DXF-формат и переслал этот файл на резку. Не зная толщину реза, все ячейки изначально делал с небольшим зазором. Размеры ячеек для разного вида тары:
- Краски Vallejo & краска AMMO: круг D=26,5 мм;
- Краски Звезда: круг D=23,5 мм;
- Tamiya;Gunze;химия AMMO,пигменты и краска Lifecolor: круг D=37 мм;
- Краска Акан: круг D=31 мм;
- Пигменты MIG: квадрат 38 мм;
- Прочее (грунтовки и химия Ганзе,грунтовка и смывка Тамия и т.д): квадрат 38 мм;
Из нерешенных проблем – если одновременно выдвигаются все ящики, то тумба заваливается вперед. Решение – не делать так (тем более это бессмысленно – доступ при этом будет только к одному верхнему ящику) или разместить снаружи на днище тумбы у задней стенки противовес – какую нибудь железяку килограмма на 2-3.
Ну в заключении и приведу бюджет проекта:
- Тумба – 1700 р;
- Новые ящики и фасады, ручки, ножки, шурупы, заглушки – 1100 р;
- Шариковые направляющие 5 комплектов – 750 р;
- Решетки-органайзеры (с учетом стоимости материала) – 1200р;
- Морилка и матовый лак в баллоне – 300 р;
Итого – 5050 р. Не дешево, но мое имхо – этих денег стоит.
Спасибо за внимание!

» Информация о статье
Просмотров: 7674
Опубликовано:
Anonymous в 02.09.2016 - 10:49
Тема: Тумба-органайзер под краску и химию(#10265) - обсуждение

Ну если детей маленьких в доме нет, то всё ок :).

Если есть, то нужен замочек и крепление к полу, иначе груз там увесистый, и если выдвинуть все ящики - само навернется.

Правда органайзеры делать не стал, чтобы не привязываться к размерам баночек конкретных производителей, просто подогнанные по высоте нижние части картонных коробок. Заодно проще вытащить и поставить поближе к рабочей поверхности, для удобства.
Pump в 02.09.2016 - 14:41
Личное мнение: такой органайзер не для работы, а для коллекции баночек: любоваться стройными рядами баночек расставленных по номерам и размерам.
А по сути такая расстановка занимает больше места, да и со временем ассортимент размеров баночек изменится в какую либо сторону, и затраченные усилия будут напрасными.
Solitas в 02.09.2016 - 15:04
Личное мнение: такой органайзер не для работы, а для коллекции баночек
Хорошо, тогда каким вы видите удобный органайзер именно для работы? Меня как раз интересует упорядочивание (или просто компактное хранение) моих банок. Вертикальные полки мне вешать некуда.
pavka-s в 02.09.2016 - 15:11
Чёткий и красивый органайзер, Макс. :smile:
Опять же, если эта тумбочка у тебя стоит рядом с рабочим столом, то да, это есть удобно. Сидишь работаешь, выдвинул нужный ящичек, достал что надо, потом убрал.
makskm в 02.09.2016 - 16:16
Тема: Тумба-органайзер под краску и химию
Коллеги спасибо за отзывы! Дитё выросло и проживает уже на отдельной жилплощади, так что появление органайзера стало возможным в связи с расширением рабочего пространства.
Pump я ни кому не навязываю свой образ жизни и мыслей, мне так нравится - люблю порядок и руки и бабки к этому готов приложить...
Павел, тумбочка стоит в полуметре от рабочего места. я теперь богатый и у меня теперь целых два стола, рабочий и "станочный". На втором фрезерую, точу ну и т.д. ;)
wasia в 02.09.2016 - 22:24
Очень понравилось, стильно!

Побурчу, немножко:
- надо было все заказывать с нуля, в смысле распиловку деталей всей тумбочки, кило рублей точно сэкономили бы;
- у Вас фасады вкладные, и монтировать сложней и со временем от проседания/деформации могут начать тереться о корпус тумбы. Накладные и ставить проще и после в эксплуатации проблем меньше;
- а колесья (если уж очень нужна мобильная мебель) подобрать можно под любой вес, причем с минимальным диаметром;
-по поводу опрокидывания тумбочки при всех выдвинутых ящиках, я б прибил ее к стене, и никуда б она не делась.
ArtemA3 в 02.09.2016 - 22:32
Очень понравился органайзер!
Сейчас использую такую же тумбу, только без ячеек, в следствие чего-бардак!
Отличный вид! И видно что удобно.
Спасибо за идею!
Scorpius в 02.09.2016 - 23:06
Тема: Тумба-органайзер под краску и химию
Однако же счастливчик вы - под краску целая тумбочка!
Solitas в 03.09.2016 - 00:19
надо было все заказывать с нуля, в смысле распиловку деталей всей тумбочки
Это при условии, что заказывающий способен рассчитать размеры всех элементов самостоятельно, что не всегда бывает.
и монтировать сложней
Чем сложнее?
makskm в 03.09.2016 - 04:25
wasia
Все верно - единственно колеса не сочетаются с прибиванием тумбы к стене :mrgreen:
Solitas Накладные фасады действительно монтировать проще, т.к. при монтаже они опираются на борта тумбы. Для установки вкладных применял двухсторонний скотч. Сначала фасад на скотч, потом уже на шурупы.
И размеры заготовок правильно посчитать для человека не в теме не просто, согласен. Я действовал по аналоги - размеры брал с китовых ящиков.
Как я писал, лично для меня было бы проще эту тумбу заказать. Путь проектирования и сборки из заготовок безусловно дешевле, но требует опыта и некоторой квалификации.
