Ручной мини-плоттер для резки тонких полос

Не претендую на статью, а как заметка может быть кому и пригодится. Натолкнула меня на мысль сделать такую штуковину работа с ваккуум-формованым фонарем на Як-141 в 1:72. Нужно было нарезать полосок равной толщины из тонкого листового пластика для придания переплету фонаря масштабной толщины

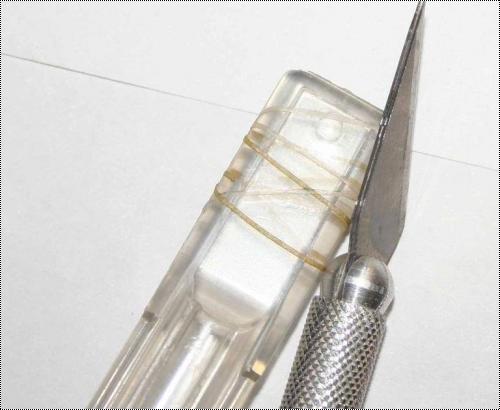

Из картинки понятно - в цангу закреплены два лезвия. Они прочны настолько, что при резке тонкого пластика они не гнутся от небольшого усилия, сохраняя взаимную параллельность.

Это позволяет резать полоски одинаковой ширины как под линейку, так и от руки. При необходимости увеличения ширины полоски можно между лезвиями сделать проставку в пределах, допускаемых диаметром цанги.

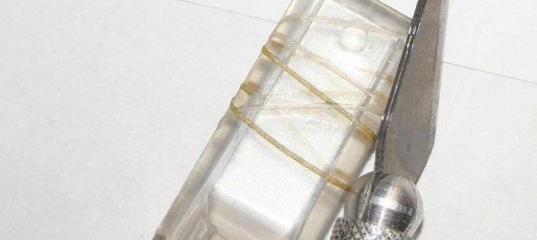

Для примера нарезана лента из малярного скотча и намотана на колпачток от резака.

Если данная технология уже известна, я только рад, что "дорос", а если нет - то пользуйтесь на здоровье!

удачи всем

Анатолий

» Информация о статье
Просмотров: 12249
Опубликовано:
tag в 27.06.2008 - 15:20
Я себе подобный девайс изготовил из рейсфедера,заточив его концы.Удобно тем,что можно регулировать ширину нарезаемой полосы :wink:
Utena в 27.06.2008 - 15:32
Полуоффтоп
Коллеги, вы в курсе что существует маскировочная лента шириной от 0.4 до 1мм? Целыми рулончиками :-)
Я - в курсе. Более того, оно есть не тока там, но и на www.rainbowten.co.jp. 8)
Пара-тройка таких рулончиков у меня есть, вот тока скупать весь арсенал мне как-то не улыбается. Это не то чем часто пользуешься. По большей части такие рулончики просто валяются без надобности. :?
VovaN в 27.06.2008 - 15:40
вы то сами тем что на ссылке пользовались? интересно режет ли он полосы шириной до 1 мм? мой увереннно режет начиная с 1,5 мм - потому собственно и был найдена адекватная альтернатива.

Если честно, то не пользовался. Обхожусь тонкой лентой, которую уже упоминали выше...
BigSeXy в 27.06.2008 - 18:42
Браво! Очень полезная заметка. Спасибо :)
tolthe1st в 28.06.2008 - 13:19
2 Казаков - Вячеслав, тот ножичек, что на фото это американский Excel - тут все о них и о лезвиях и много чего еще http://www.excelhobbyblades.com/index.php?cPath=45:
Удачи!
Анатолий
Anonymous в 19.11.2008 - 21:11
Тема: Re: Ручной мини-плоттер для резки тонких полос
Ценная и полезная штука!!!
Она мне пригодиться и очень поможет.
Спасибо за дельный и полезный совет!!!
avcooper в 22.07.2011 - 00:24
Тема: Ручной мини-плоттер для резки тонких полос
Буду применять! +1
Djohn в 02.08.2011 - 20:24
tolthe1stАнатолий.

Спасибо большое за статью. Действительно, хорошее решение насущной проблемы.
И всё очень доступно и просто. Обязательно возьму на вооружение.

С уважением Евгений.
tolthe1st в 02.08.2011 - 20:31
Djohn
Пользуйтесь на здоровье :grin:
VolshebNik в 26.05.2014 - 14:50
Тема: Ручной мини-плоттер для резки тонких ...(#1021) - обсуждение
Очередное дежавю. Позавчера опробовал новый инструмень для похожих целей:
http://www.car-model-kit.com/109-tools-for-the-modeler/23078-dual-flex-cutter-set-max x/

Для тонких полосок он не очень хорош - лезвия немного разьезжаются. А вот способ, описанный в статье - в самый раз!!! Так что спасибо автору!
Вообще поражает сноровка моделистов :) Не зря говорят - "Голь на выдумки хитра."

От себя лишь добавлю, что прямые тонкие полоски режу по металлической линейке на мате для резки острым лезвием. Если приноровиться, можно получить полоски толщиной меньше 0.5мм.

А вот для кривых тонких полосок теперь буду пробовать предложенный автором способ ;)
