Конверсия Звезда 1/72 И-4 в АНТ-5

Лучшие статьи

1/72 Су-25 - Не сегодня...

Hasegawa 1/72 Е-2С Hawkeye

ICM 1/72 СБ-2М103 - Прям тот суслик который есть, но его - НЕТ

AMP 1/72 Sikorsky HO3S-1 - Стрекоза И.И.Сикорского

Croco model 1/72 Ут-3 - суперклей наше всё

Приветствую , коллеги. Представляю небольшую конверсию истребителя И-4 (Звезда) в опытный самолет АНТ-5...

Немного истории

В феврале 1926 года АГОС ЦАГИ приступил к проектированию самолета, получившего обозначение АНТ-5. Ведущим инженером по машине А.Н.Туполев назначил П.О.Сухого. Первый полет опытного аэроплана совершил М.М.Громов 10 августа 1927 года. Истребитель под обозначением И-4 строился серийно с 1929 года и было построено 369 единиц . Состоял на вооружении ВВС РККА с 1930 по 1936 год... И-4 стал первым серийным цельнометаллическим истребителем в России....

Модель

Собирать данный аэроплан в ближайшее время я не планировал, а коробка с ним была открыта только для ознакомления и прикидкам по проекту " ТБ-1 Звено".
Но рассмотрев хорошо модель и почитав о ней на форуме , я понял , что мои планы под угрозой. Невероятно толстые задние кромки и очень крупный гофр предлагали о них забыть... Но если очень хочется..... В общем, я решил попробовать -
Для начала был сточен гофр и доведено до приемлемой толщины верхнее крыло . Затем вместо гофра был наклеен evergreen Car siding 2020 , предварительно сточенный до тонкой пленки....То же самое я сделал с фюзеляжем , но это было чуть сложнее , так как задняя часть закругляется в двух проекциях , а гофр не тянется...

Результат меня удовлетворил, но как говорится, "аппетит приходит во время еды" - очень захотелось собрать что-то неизбитое ...И так как фото модели И-4 в сети есть , а опытного АНТ-5 нет, я решил двигаться в этом направлении, забыв временно о "звене"...

Отличий очень много , остановлюсь на основных . Нижнее крыло имеет ярко выраженный подьем ( зализ) к фюзеляжу, который был нарисован супер гелем, обработан , и затем крыло оклеено гофром...Так же было исправлено в геометрии и оклеено оперение ( фото сделать забыл ).

Начав разбираться с двигателем ,я понял , что содержимое набора предлагает его имитацию весьма условно на И-4, а на Ант-5 и ее нет. Вообщем я взял Юпитер с И-5 ( icm) и прорезал в своем фюзеляже отверстия под цилиндры. Но звезда двигателя входить не захотела и пришлось аккуратно отсечь носок , а после установки двигателя вклеить назад. С самим двигателем много не грузился- отверстия на выхлопных патрубках + добавил трубы снизу. Нижний воздушный туннель довел до схематичного состояния , а два боковых изготовил из плекса . Жалюзи - жабры по бокам фюзеляжа выгнул из фольги.

Далее пошла кабина пилота. Ее форму , как и обтекатель подголовника , пришлось сильно корректировать супер гелем. Вся мелочевка в кабине самодельная и добавлено стекло и прицел.

Пропеллер был доработан - лопасти нарощены и исправлены , добавлена клепка и убран храповик ...

Шасси поэкспериментировал - отлил копии , сточил покрышку и заменил на сантехнические шайбы...

Далее пошла грунтовка и обтяжка фольгой-самоклейкой....Стойки и подкосы из приплюснутых игл от шприцов и латуни. Модель тонирована пудрой "Миг", но раньше никогда ею не пользовался и возможно перестарался... Звезды - плод фантазии , на прототипе опознавательных знаков не было . На постройку ушло две недели , так что не исключено, что что-то не доработал...

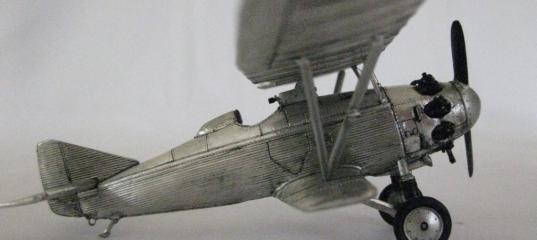

Ну вот вообщем и все. Что получилось - судите сами... Вывод для себя сделал такой- из данного набора вполне можно построить модель , но переделке подлежат практически все узлы.

Всем творческих успехов .
С уважением, Евгений.
p-s. В первый раз фотографировал такой маленький самолет и никак не удавалось снять в простом режиме ( все мутно) , потому почти все фото на макрозуме...

Просмотров: 7816
Опубликовано: 11.6.13 07:00

» Автор
Barbara
Опыт:	1785
Репутация:	+589/–6
Откуда:	Ирландия

Обзор 1/72 Беркут И-4

1/72 Беркут И-4 (Berkut I-4)

Обзор Звезда 1/72 АНТ-5, И-4, И-4Z

ICM 1/72 Су-2М-88Б

ICM 1/72 Су-2 М-88

Small Stuff 1/72 Сухой И-14бис

Звезда 1/48 Су-2 М-88Б

ІСМ 1/72 Су-2

KAJuK 13.06.2013 - 21:38

А.Н, кто с гофром не работает - должен молчать в тряпочку?

Желательно))))))

Не пойму - это возрастное? :wink: Как-то никто мне рот не смог заткнуть - и гофродел этого не сможет, уверяю... :mrgreen:

Тебе Женя отписал,цитирую:
"
omega писал(а):
Женя, не в обиду - даже плюс не ставил...

Переживу... "

Я то же ,пожалуй,присоединюсь....:-)

:mrgreen: :mrgreen: :mrgreen:

Barbara 13.06.2013 - 21:44

Спасибо всем участникам обсуждения...Благодаря ему я нашел как перевести фотоаппарат в режим сьемки маленьких обьектов ( а не как под увеличительным стеклом на макрозуме)....Сорри за такую фотосессию... :mrgreen:
Все пожелания приняты- с капотом и коком поработаю, тонировку подчищу и еще увидел недостатки...Целью постройки было " перелицевать " аэроплан и исправить заднюю кромку....а , по -видимому, надо было исправлять и фюзеляж... :mrgreen: .... До чертежей дело не дошло , а зря....
Каюсь... :wink: Но , повторюсь ...Я доволен и мне аэроплан нравится...Пусть даже не очень копийный ( но я его не строил, а клеил)..., зато прекрасно вписался на мой аэродром.....До этого лежала коробка с двумя литниками, а врезультате 60 часов работы у меня появился очередной Ант...И сорри , если не всем понравился...
:wink: И плюс думаю помог коллегам -кому предстоит бороться с этой моделью...
За сим на какое-то время прощаюсь- ухожу в отпуск... :grin: чего и всем желаю... :grin:
С уважением.Евгений.

omega 13.06.2013 - 23:41

Переживу...
А.Н. - так и я не сильно плакать буду... :mrgreen:
ухожу в отпуск...
Женя - удачно отдохнуть, ты это заслужил. И если мне что-то не понравилось - можешь плюнуть на моё мнение слюной. Делаешь-то модели ты для себя.
С уважением - Олег.

Barbara 14.06.2013 - 00:03

Женя - удачно отдохнуть, ты это заслужил.

Олег, спасибо... :wink:

Добавлено спустя 5 минут 48 секунд:

И если мне что-то не понравилось - можешь плюнуть на моё мнение слюной.

Олег, здесь , похоже ты обижаешься... :wink:

Добавлено спустя 2 минуты 38 секунд:

Делаешь-то модели ты для себя.

При любом раскладе.... :wink:
Олег, тебе тоже желаю хорошо отдохнуть этим летом...
:grin:
С уважением.Евгений.

Остап 14.06.2013 - 11:26

Сорри за такую фотосессию...
Пожалуй, будь такими фотографии изначально я бы не придирался. Да и капот с коком вполне стыкуются :wink:

avcooper 15.06.2013 - 21:50

Серьезный труд, Евгений! А макросъемка она всегда такая - вредноватая. :mrgreen:
+1 :wink:

Serzh 15.05.2019 - 13:54

Отличная вышла модель!
Поскольку темы по матчасти нет, спрошу здесь: а БАНО на АНТ-5/И-4 были? и если да, то где располагались и как выглядели?

rum-ata 15.05.2019 - 14:24

Есть только одна фотография И-4 №3 на испытаниях по применению реактивных снарядов у которого есть Бано на верхнем крыле в выносных фонарях по типу И-3. На всех остальных известных фотографиях разных И-4 Бано не просматриваются.

Serzh 15.05.2019 - 15:24

вы имеете в виду вот это фото? БАНО -- Т-образный выступ у правой за концовки верхнего крыла?
