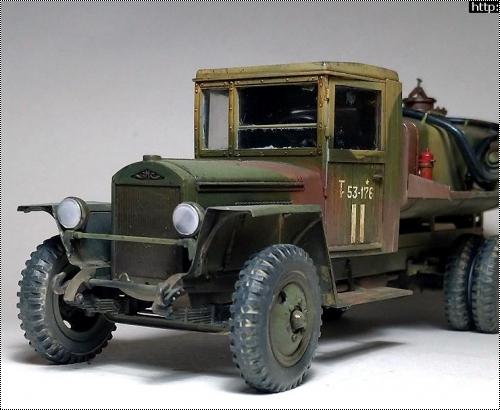

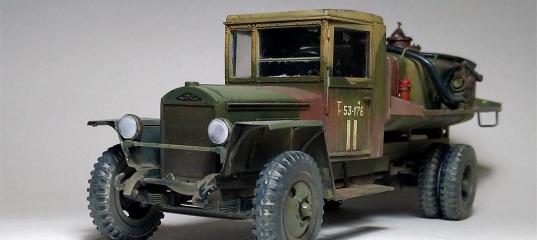

Здравствуйте, коллеги! Представляю результат постройки модели заправщика топлива на базе грузовой машины ЗиС-5В.
ЗиС-5В – это упрощенная модификация военного времени грузовика ЗиС-5. Данная модификация начата к выпуску в начале 1943 года. Упрощение конструкции достигалось применением облегченной деревянной кабины и крыши из дерматина, более простых по форме передних крыльях, тормозной системе только на задней оси.

На бензозаправщик устанавливались цистерна, вмещающая 3200 л горячего, коловратный шестеренчатый насос ШВ-200 с производительностью 200 л/мин и ручной насос Гарда №4 с производительностью 60 л/мин при 60 качаниях.
Набор насчитывает небольшое число деталей, а сборка проходила без особых трудностей.
Были выполнены следующие доработки:
- резервуару добавлены шланги из провода в изоляции
- ручки резервуара для топлива, поперечина рамы и поперечная тяга рулевого управления, имитация тормозных деталей на заднем мосте и тяг выполнены их проволоки
- передние «крылья» срезаны с панели пола и выполнены из жести и листовой меди
- добавлена пластина под номер из листового пластика толщиной 0,5 мм и задний габаритный фонарь из запасов деталей. Проводка к фонарю выполнена из тонкой проволоки.
- кронштейн передних «крыльев »перенесен в их переднюю часть;
- дверные ручки заменены на детали из обточенной надфилем проволоки.
Окраска модели выполнена в форме камуфляжа. Зеленый цвет - смесь красок XF-58 OLIVE GREEN, XF-2 FLAT WHITE, XF-3 FLAT YELLOW, XF-1 FLAT BLACK. Для второго цвета камуфляжа применен цвет на основе XF-868 NATO BROWN и XF-88 DARK YELLOW 2. Третий цвет – это XF-88 DARK YELLOW 2.
Тонировка модели сделана с применением масляных красок и средств A.MIG.

Более подробно о процессе сборки и окраски можно ознакомиться по ссылке: http://scalemodels.ru/modules/forum/viewtopic_t_83353.html
По модели приму конструктивную критику и отвечу на возникшие у Вас вопросы.
С уважением, Marakar
P.S. Следующая статья будет посвящена постройке британского танка.
